Драйвер шагового двигателя

Драйвер шагового двигателя многоканальный

Стиплайн (Steepline) в категории многоканальных драйверов к ШД предлагает качественные варианты в виде TB6600 3-Aixs и TB6560AHQ. Эти изделия могут управлять несколькими шаговыми двигателями. Так, например, TB6560AHQ представляет собой четырехосевой контроллер. В эту электронную плату интегрированы 3 микроконтроллера бренда Тошиба. Это дает возможность вести в станках с ЧПУ управление тремя ШД модели TB6560, возможен как ручной, так и автоматический управляющий режим.

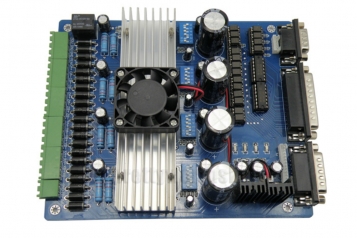

Многоканальный драйвер шагового двигателя TB6560AHQ
  • МодельTB6560AHQ Blue
  • Максимальный ток
  • Напряжение12 – 36 в
  • Тип двигателя2х-фазный ШД

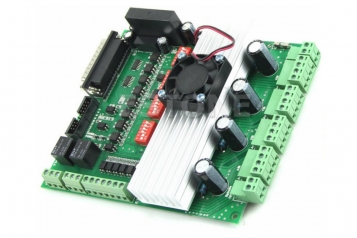

Многоканальный  драйвер шагового двигателя tb6600
  • МодельTB6600 Green
  • Максимальный ток
  • Напряжение12 – 40 в
  • Тип двигателя2х-фазный ШД

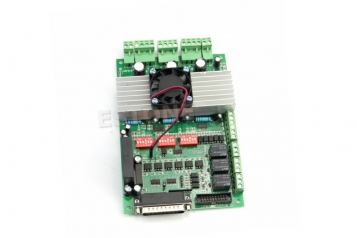

Драйвер шагового двигателя tb6600 4х осевой
  • МодельTB6600 Green
  • Максимальный ток
  • Напряжение12 – 40 в
  • Тип двигателя2х-фазный ШД

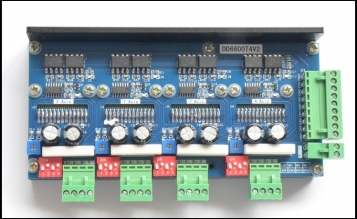

Многоканальный драйвер 4-оси DD6600T4V1
  • МодельDD6600T4V1
  • Количество4 оси

Многоканальный драйвер указанных моделей имеет некоторые недостатки, проявляющиеся в основном при несоблюдении режима эксплуатации и не обеспечении необходимого уровня стабилизации источника электропитания. В них можно обнаружить урезанные функциональные возможности, наличествуют не все виды предусмотренных защитных схем. В частности возможен выход из строя при КЗ выходов. Проблемы могут проявиться:

• при неквалифицированном подсоединении ШД;
• при перегреве;
• если запитывающее напряжение будет завышенным;
• при излишне резком начале вращения ШД или его торможении и пр.

Не следует делать таких непродуманных поступков, как переплюсовка или раскручивание шагового двигателя до весьма значительных оборотов. Естественно, что электронная плата выйдет из строя, так как защита от подобных шагов в многоканальных драйверах не предусмотрена.

К преимуществам многоканальных драйверов относится их простота монтажа, демонтажа и замены. Они недорого стоят и при наличии запаса могут считаться оптимальным техническим решением. Эти электронные платы годятся для решения управляющих задач в отношении весьма габаритных ШД.

Для обеспечения работоспособности как драйвера TB6560AHQ, так и многоканального драйвера tb6600, необходимо наличие на ПК скаченной и установленной программы типа MACH3 или KCAM4, которая позволит выполнить настройки ШД, и будет подавать команды управления ШД. В характеристиках TB6600 3-Aixs наличествует защита от КЗ. При использовании того или иного многоканального драйвера нужно внимательно просматривать его характеристики, в том числе по допустимому току подключаемых к плате ШД. Так, например, в Toshiba TB6560AHQ допустим ток в ШД до 3 А, а в tb6600 – до 4,5 А.
