Ременные передачи

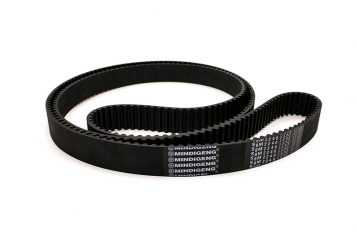

Ременная передача для станков с ЧПУ – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных, что обусловлено ее предназначением.

КАК ВЫБРАТЬ ПЕРЕДАЧУ ДЛЯ СТАНКА С ЧПУ

   Для того, чтобы выбрать передачу для ЧПУ станка, выбор должен базироваться на тех характеристиках, которые для Вашего станка наиболее критичны. Передачи винт-гайка применяются там, где нет высоких требований по точности и скорости перемещений, если от передачи требуется самоторможение, а также в случае жестких ограничений по бюджету. ШВП обладает наибольшим спектром применения, вы можете купить ШВП с нужным Вам классом точности, шагом, возможностью создания преднатяга и без неё. Единственный случай, когда ШВП не может быть использовано - если от передачи требуется самоторможение, однако если речь о торможении передачи в целях безопасности (удержание шпиндельной бабки), то вопрос решается использованием электромагнитного тормоза на двигателе, противовесом и т.п. Рейка и ремень применяются в станках с большим рабочим полем - от 1.5 квадратных метров и больше - прежде всего для достижения большой скорости раскроя и холостых перемещений. На станках таких размеров не ставится цель достигнуть точности в десятки микрон, 0.2-0.3 мм в большинстве случаев более чем достаточно, поэтому растяжимость ремня и точность реечной передачи не являются препятствием для их применения.

Итого, если у вас большой раскроечный станок - вам стоит выбрать зубчатую рейку или ременную передачу. Если у вас настольный фрезерно-гравировальный станок для учебных или хоббийных целей, Вам подойдет передача винт-гайка. Если вы строите станок среднего формата для бизнеса, на производство, оптимальным выбором будет ШВП. После выбора типа, вам следует определиться с конкретными параметрами передачи.
