Редуктор

Волновые редукторы

Волновые редукторы применяются в системах электропривода с высокими требованиями к параметрам. Отсутствие люфта, высокая точность передачи движения, компактность, наличие полого вала и высокая надёжность позволяют применять волновые редукторы в самых разных областях техники: приводы высокоточных станков и обрабатывающих центров,  промышленные роботы, телекоммуникационное и оптическое оборудование, авиационная и космическая промышленность. Волновой редуктор состоит из жесткого неподвижного элемента - зубчатого колеса с внутренними зубьями, неподвижного относительно корпуса передачи; гибкого элемента - тонкостенного упругого зубчатого колеса с наружными зубьями, соединенного с выходным валом; генератора волн - кулачка, эксцентрика или другого механизма, растягивающего гибкий элемент до образования в двух (или более) точках пар зацепления с неподвижным элементом. Число зубьев гибкого колеса несколько меньше числа зубьев неподвижного элемента. Число волн деформации равно числу выступов на генераторе. В вершинах волн зубья гибкого колеса полностью входят в зацепление с зубьями жёсткого, а во впадинах волн - полностью выходят из зацепления. Линейная скорость волн деформации соответствует скорости вершин выступов на генераторе, то есть в гибком элементе существуют бегущие волны с известной линейной скоростью. Разница чисел зубьев жёсткого и гибкого колёс обычно равна (реже кратна) числу волн деформации.

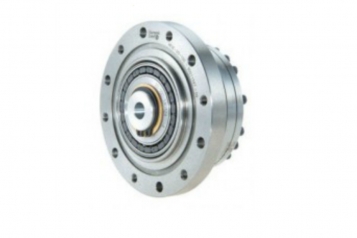

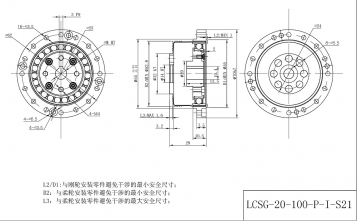

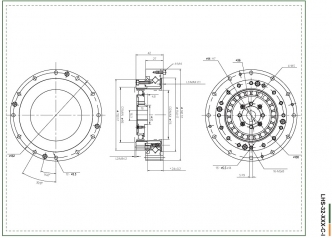

Волновые редукторы, Серия BHS
  • Редуктор волновой(гармонический) безлюфтовый. Коэффициент редукции от 20:1 до 100:1 (выбирается заказчиком), максимальный передаваемый момент 70 Н*м.
60000 ₽
подробнее

Состоит из жёсткого неподвижного элемента — зубчатого колеса с внутренними зубьями, неподвижного относительно корпуса передачи; гибкого элемента — тонкостенного упругого зубчатого колеса с наружными зубьями, соединённого с выходным валом; генератора волн — кулачка, эксцентрика или другого механизма, растягивающего гибкий элемент до образования в двух (или более) точках пар зацепления с неподвижным элементом. Число зубьев гибкого колеса несколько меньше числа зубьев неподвижного элемента. Число волн деформации равно числу выступов на генераторе. В вершинах волн зубья гибкого колеса полностью входят в зацепление с зубьями жёсткого, а во впадинах волн — полностью выходят из зацепления. Линейная скорость волн деформации соответствует скорости вершин выступов на генераторе, то есть в гибком элементе существуют бегущие волны с известной линейной скоростью. Разница чисел зубьев жёсткого и гибкого колёс обычно равна (реже кратна) числу волн деформации.


Принцип работы волновой зубчатой передачи
Например, при числе зубьев гибкого колеса 200, неподвижного элемента — 202 и двухволновой передаче (два выступа на генераторе волн) при вращении генератора по часовой стрелке первый зуб гибкого колеса будет входить в первую впадину жёсткого, второй — во вторую и т.д. до двухсотого зуба и двухсотой впадины. На следующем обороте первый зуб гибкого колеса войдёт в двести первую впадину, второй — в двести вторую, а третий — в первую впадину жёсткого колеса. Таким образом, за один полный оборот генератора волн гибкое колесо сместится относительно жёсткого на 2 зуба.
