Зубчатые рейки и шестерни

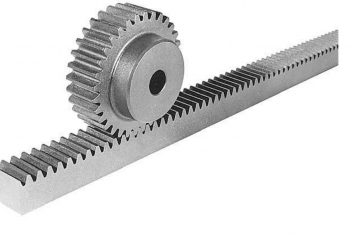

Прямозубая зубчатая рейка и шестерни

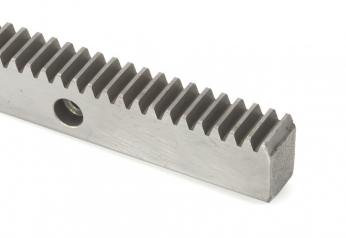

Зубчатая рейка прямозубая
Зубчатая рейка стальная прецизионная. В данном разделе представлена зубчатая рейка с различными сечениями и значениями модуля. Прямозубая рейка проста в монтаже, обладает достаточной точностью для деревообрабатывающих станков. Реечная передача отличается от ШВП большей скоростью, легче переносит пыль и стружку.

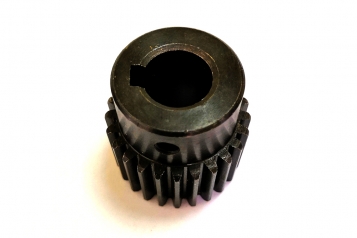

Шестерни прямозубые
Шестерни различных модулей для посадки на вал шаговых, серводвигателей. Зубчатые шестерни данного раздела сделаны из стали #45, имеют эвольвентный профиль зуба. Предназначены для создания высокоточных передач станков и систем с ЧПУ.

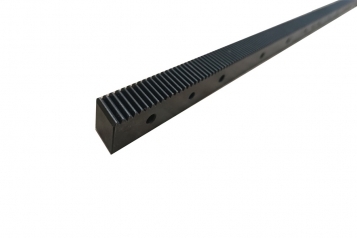

Зубчатая рейка прямозубая 10x10 мм. м1.0
  • МатериалСталь высокоуглеродистая #45
  • Модуль1.0
  • Погрешностьне более 100 мкм на 300 мм
  • Сечение10х10 мм
Зубчатая рейка прямозубая 15x15 мм. м1.5
  • МатериалСталь высокоуглеродистая #45
  • МодульM1.5
  • Погрешностьне более 50 мкм на 300 мм
  • Сечение15х15 мм
Зубчатая рейка прямозубая 15x15 мм. м1.0
  • МатериалСталь высокоуглеродистая #45
  • Модуль1
  • Погрешностьне более 100 мкм на 300 мм
  • Сечение15х15 мм
Зубчатая рейка прямозубая 15x20 мм. м1.5
  • МатериалСталь высокоуглеродистая #45
  • МодульМ1.5
  • Погрешностьне более 50 мкм на 300 мм
  • Сечение15х20 мм
Зубчатая рейка прямозубая 20x20 мм. м1.5
  • МатериалСталь высокоуглеродистая #45
  • Модуль, MМ1.5
  • Погрешностьне более 50 мкм на 300 мм
  • Сечение20х20
Зубчатая рейка прямозубая 20x20 мм. м2.0
  • МатериалСталь высокоуглеродистая #45
  • Модуль, MМ2
  • Погрешностьне более 50 мкм на 300 мм
  • Сечение20х20

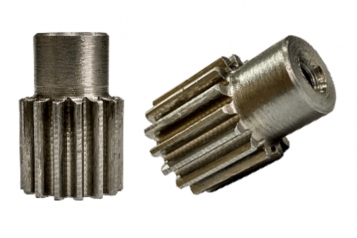

Шестерня прямозубая M1-Z15-D6.35
  • Число зубьев Z15
  • Модуль, M1.0
  • Посадочный диаметр, D6.35 мм
  • Класс точностиJIS C8
Шестерня прямозубая M2-Z30-D16
  • Число зубьев Z30
  • Модуль, M2.0
  • Посадочный диаметр, D16 мм
  • Класс точностиJIS C8
Шестерня прямозубая M1.5-Z15-D6.35мм
  • Число зубьев Z15
  • Модуль, M1.5
  • Посадочный диаметр, D6.35 мм
  • Класс точностиJIS C8
Шестерня прямозубая M1.5-Z30-D14
  • Число зубьев Z30
  • Модуль, M1.5
  • Посадочный диаметр, D14 мм

Зубчатая рейка в паре с шестерней образуют один из видов механических передач, преобразующих вращательное движение в поступательное либо наоборот. Преимущество данного вида передачи - невысокая цена, простота, высокая точность, высокое КПД - 0,94 - 0,99. Для стандартных решений изготавливаются с прямым а для работы с высокой точностью перемещения с косым и шевронным зубом. Изготавливаются из стали, либо из нержавеющей стали. Стандартная максимальная длина до 2000 мм, при необходимости зубчатые рейки стыкуются что делает возможным создание систем с большей длиной хода. Прямозубые рейки как правило используются для станков с чпу и в автоматических и роботизированных комплексах.
