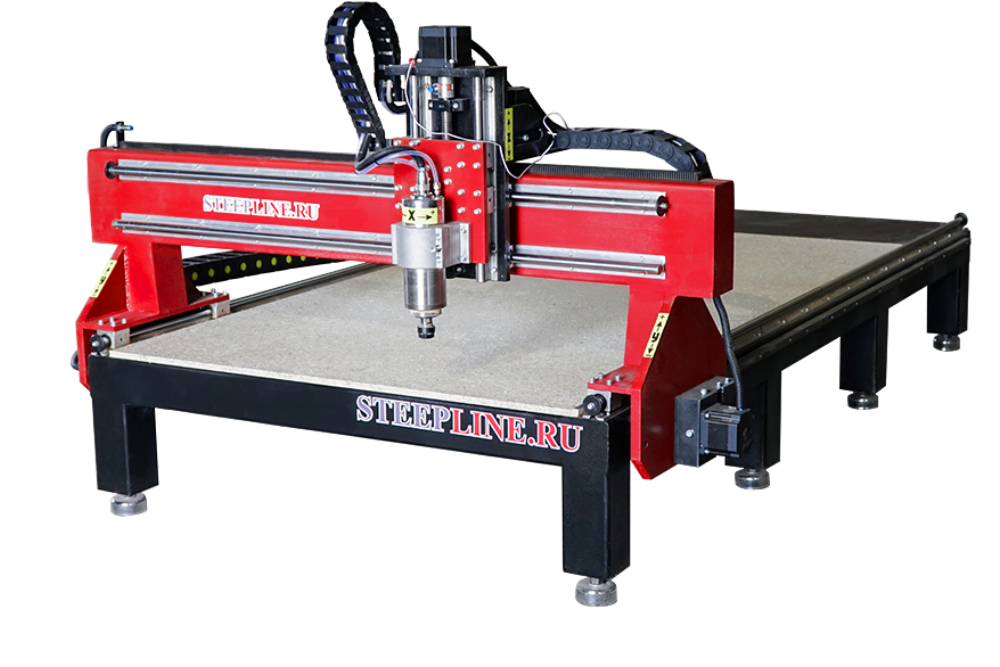

BIGSTOL 2500х1300х200 — фрезерный станок с ЧПУ с рабочей зоной 2500 × 1300 × 200. Модель рассчитана для деревообработки, рекламы, декора, оснастки и небольших производственных серий и помогает перенести повторяемые операции из ручного процесса в управляемую программу ЧПУ.
Сейчас модель отмечена как временно недоступная для заказа. Оставьте заявку, чтобы уточнить возможность производства или подобрать актуальный аналог с близким рабочим полем.
Оборудование подбирается не только по размеру поля. Для устойчивого результата инженер учитывает материал, размеры и массу заготовки, способ крепления, инструмент, глубину обработки, количество деталей за смену и условия помещения.
| Задача клиента | Как помогает модель |
|---|---|
| Не хватает рабочего пространства | Зона 2500 × 1300 мм позволяет заранее сопоставить типовую заготовку, крепление и безопасный ход инструмента. |
| Сложно получать одинаковые детали | Управляющая программа повторяет траекторию, а правильно настроенная механика уменьшает влияние ручной разметки. |
| Нужно сократить переналадку | Комплектация стола, инструмента и удаления отходов рассчитывается под фактический производственный цикл. |
| Есть риск купить лишние опции | Каждая опция включается в предложение только после проверки материала, операций и плановой загрузки. |
Типовые направления применения BIGSTOL 2500х1300х200:
Фактическая совместимость с дерева, фанеры, МДФ, пластиков и совместимых композитов зависит от шпинделя или источника обработки, оснастки, режимов и системы фиксации.
| Параметр | Практическое значение |
|---|---|
| Рабочая зона 2500 × 1300 × 200 | Определяет максимальную область обработки с учётом крепления и технологического запаса. |
| Система передачи: Зубчатая рейка / редуктор | Передаёт движение по осям; состояние и настройка передачи влияют на повторяемость траектории. |
| Направляющие: Цилиндрические рельсы D20 | Задают геометрию перемещения портала или рабочего узла. |
| Силовой узел: 1500 Вт | Мощность рассматривается вместе с материалом, инструментом, глубиной съёма и продолжительностью работы. Охлаждение: Водяное. |
| Система управления: Mach3 (подключения ПК через LPT) | Принимает управляющую программу и координирует движение осей в базовой комплектации. |
| Габариты 3000 × 2000 × 1000 мм, масса 280 кг | Нужны для планирования места установки, маршрута заноса, разгрузки и основания. |
Механическая передача и направляющие определяют точность перемещения портала, повторяемость траектории и допустимую производственную нагрузку. Для одной мастерской важнее чистота кромки и простое управление, для другой — скорость серии, уменьшение переналадки или работа с крупной заготовкой. Поэтому итоговая спецификация фиксирует приводы Шаговые двигатели BYG450A, рабочую скорость 3, потребление около 2.5, оснащение стола, систему удаления отходов и совместимые опции.
Сравните рабочую зону не только с готовой деталью, но и с исходной заготовкой. Добавьте место под прижимы, базирование и безопасный выход инструмента. Если большая часть заказов близка к пределу поля, разумно заранее рассмотреть следующую модель: это уменьшит перестановки и повторное выставление нуля.
Нет. Поле задаёт геометрию, но результат также зависит от механики, силового узла, инструмента, крепления и режимов обработки.
Нет. Сначала определяют изделия и производственный цикл, затем выбирают только те узлы, которые сокращают время, повышают качество или расширяют перечень операций.
Перед заказом сверяются габариты, масса, дверные проёмы, место обслуживания и способ удаления стружки. Также необходимо предусмотреть электропитание с защитой, освещение и безопасный доступ оператора.
Как выбрать станок под задачуСвязываем материал, размер детали и плановую загрузку.Читать статью в новой вкладке
ЧПУ по дереву для мастерскойЧто проверить для мебели, декора и постоянных заказов.Читать статью в новой вкладке
Как выбрать рабочее полеУчитываем заготовку, крепление и запас на будущие задачи.Читать статью в новой вкладке
Пришлите материал, размеры заготовки, пример изделия и плановую загрузку. Специалист проверит поле 2500 × 1300 мм, базовую механику и опции, затем подготовит понятную спецификацию.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: Зубчатая рейка / редуктор. Направляющие: Цилиндрические рельсы D20. Эти узлы определяют траекторию и повторяемость движения.
Система Mach3 (подключения ПК через LPT) выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 2500 × 1300 × 200 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Тип передачи по осям X, Y | Зубчатая рейка/редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим |
| Тип электродвигателей перемещения | Шаговые двигатели BYG450A |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | Mach3 (подключения ПК через LPT) |
| Тип драйверов | DM556 |
| Мощность приводов по всем осям | 4А |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 3 |
| Максимальная скорость холостого хода, м/мин | 0 - 6 |
| Рабочие ускорения | До 300 мм/с2 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 1.5 |
| Тип цанги | ER11 |
| Посадочный диаметр инструмента, наибольший, мм | 7 |
| Тип станины | Сварная, листовой металл 6мм, 8мм. |
| Поворотная ось | Опция |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 2.5 |
| Вес (кг) | 280 |
| Габаритный размер станка (мм) ДхШхВ | 3000 × 2000 × 1000 |
Комплектация станка
1 Станок.
2 Блок управления.
3 Цифровой носитель с инструкциями.
4 Кабель соединительный.
5 Помпа для охлаждения шпинделя.
6 Ключи для шпинделя.
7 Ссылка на скачивание бесплатных 3D моделей - 2000 шт.
8 В комплекте цанга под хвостовик 6 мм.
9 Поворотная ось в подарок D70 мм
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект BIGSTOL 2500х1300х200
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 2500 × 1300 × 200, силовой узел, приводы, управление и опции для BIGSTOL 2500х1300х200 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 2500 × 1300 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 2500 × 1300 × 200.
Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.
Опция STEEPLINE4я ось с задней бабкой для фрезерных и гравировальных станков (для изготовления балясин, шахмат, статуэток, ножки столов) Укомплектовывается 3х кулачковым патроном, диаметр заготовки до 100 мм.
Опция STEEPLINE4я ось с задней бабкой для фрезерных и гравировальных станков (для изготовления балясин, шахмат, статуэток, ножки столов) Заготовка крепится на шипы, диаметр заготовки до 200 мм.
Опция STEEPLINEZ - 300 мм
Опция STEEPLINEАлюминиевый пазовый стол обеспечивает удобное крепление заготовки, а также высокую точность обработки.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEПозволяют устанавливать фрезы разных диаметров, в комплекте 13 штук, (1 мм, 1.5 мм, 2 мм, 2.5 мм, 3 мм, 3.5 мм, 4 мм, 4.5 мм, 5 мм, 5.5 мм, 6 мм, 6.5 мм, 7 мм)
Опция STEEPLINEПозволяют устанавливать фрезы разных диаметров, в комплекте 13 штук, (3.175 мм, 1 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм)
Опция STEEPLINEВВ данный набор входят фрезы: 5 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75, R1.0, R1.5),4 шт. фрез для раскроя дерева и выполнения черновой обработки (D6 мм пальчиковая фреза)
Опция STEEPLINEПоверхность стола выполнена из плотного пластика и алюминиевых профилей для крепления заготовки
Опция STEEPLINEДанный стол полезен тем, кому не получается прижать заготовку к столу или механически прикрутить. Насос 3.0 кВт.
Сначала определите изделие, материал и количество деталей. Затем инженер проверит, какие узлы действительно сокращают переналадку, улучшают качество или открывают новую операцию. Для BIGSTOL 2500х1300х200 не рекомендуется добавлять оборудование только «на будущее» без понимания технологической задачи.
