STEEPLINE DESK 900×600 — фрезерный станок с ЧПУ с рабочей зоной 900 × 600 × 150 мм для компактной мастерской, первых коммерческих заказов и небольших серий. Он подходит для дерева, фанеры, МДФ, совместимых пластиков и композитов при правильно выбранных фрезах, режимах и удалении стружки.
Модель выбирают для таких изделий, как таблички, сувениры, небольшие фасады, оснастка и рельефный декор. Её практическое преимущество: занимает меньше производственной площади и закрывает изделия, которым не нужно крупное поле. Перед покупкой нужно сверить максимальную заготовку, крепление, высоту детали, точность, объём смены и место установки.
| Задача | Что получает мастерская |
|---|---|
| Перейти от ручной обработки к ЧПУ | Повторяемая траектория, меньше зависимости от ручной разметки и возможность сохранять программы. |
| Выпускать разные изделия | Смена инструмента и программы позволяет переходить между раскроем, гравировкой, карманами и рельефом. |
| Считать загрузку | По чертежу можно оценить время цикла, раскладку и реальную производительность до заказа. |
| Параметр | Что он означает для покупателя |
|---|---|
| Рабочая зона 900 × 600 × 150 мм | Размер детали проверяют вместе с припуском, прижимами и безопасным выходом инструмента. |
| Ход Z: 150 мм | Фактическая высота заготовки зависит также от длины фрезы, вылета и способа крепления. |
| Шпиндель 1500 Вт, водяное охлаждение | Материал и съём определяют вместе с цангой, фрезой и требуемым качеством кромки. |
| Цилиндрические рельсы; передача ШВП 1605 | Механику оценивают в связке со скоростью, массой портала и характером ежедневной загрузки. |
| Габариты 1500х1100х900; масса 190 кг | Заранее проверьте дверные проёмы, разгрузку, основание, проходы и доступ для обслуживания. |
Не выбирайте станок только по внешним габаритам или мощности шпинделя. Пришлите чертёж, материал, размеры заготовки, глубину обработки и количество деталей за смену. Инженер проверит размещение, инструмент, крепление, время цикла и предложит комплектацию без дублирующих узлов.
Да, если ваши изделия укладываются в рабочую зону, а загрузка подтверждена ассортиментом и расчётом цикла. Обучение оператора и подготовка технологии остаются обязательными.
Возможность зависит от конкретного сплава, инструмента, жёсткости крепления, подачи СОЖ и режимов. До заказа такую задачу нужно проверить отдельно по детали.
Для подготовки управляющей программы нужен подходящий CAM-процесс, а для управления — совместимая система. Состав поставки фиксируется в спецификации.
Какой ЧПУ купить для малого бизнесаСравнение моделей по изделиям и бюджету.Читать статью в новой вкладке
ЧПУ для малого бизнесаЗагрузка, ассортимент и экономика мастерской.Читать статью в новой вкладке
Как выбрать фрезу под материалИнструмент, геометрия и режимы.Читать статью в новой вкладке
Специалист сопоставит изделие с зоной 900 × 600 × 150 мм, рассчитает оснащение и объяснит ограничения до оформления заказа.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: ШВП 1605. Направляющие: Цилиндрические рельсы. Эти узлы определяют траекторию и повторяемость движения.
Система inectra 4US выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.

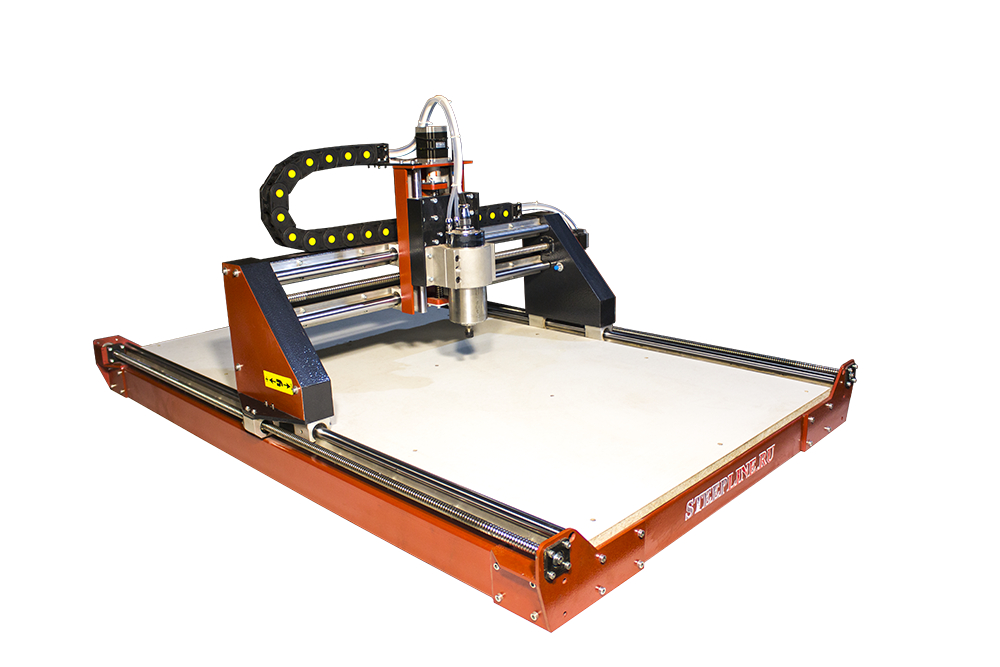

STEEPLINE 900×600 — настольный фрезерный станок с ЧПУ, построенный на полностью стальной сварной конструкции. Здесь нет рамы из алюминиевого конструкционного профиля и нет ременных передач по осям.
Перемещение X, Y и Z реализовано на шарико-винтовых передачах ШВП 1605, установлены цилиндрические направляющие SBR20 и шаговые двигатели 57HS8430D8.
Такая конструкция отличает STEEPLINE 900×600 от лёгких настольных ЧПУ и позволяет использовать его не только для обучения или хобби, но и как полноценный рабочий станок в мастерской и бизнесе.
| Наименование | Характеристики |
|---|---|
| Рабочее поле по осям X × Y, мм | 900 × 600 |
| Перемещение по оси Z, мм | 150 |
| Тип передачи по осям X, Y | ШВП 1605, диаметр винта 16 мм, шаг 5 мм |
| Тип передачи по оси Z | ШВП 1605, диаметр винта 16 мм, шаг 5 мм |
| Тип направляющих | Цилиндрические направляющие SBR20 |
| Поверхность рабочего стола | ДСП, жертвенный стол |
| Двигатели перемещения | Шаговые двигатели 57HS8430D8, 3 А |
| Привод осей | Прямой винтовой привод, без ременных передач |
| Система смены инструмента | Ручная, фиксация инструмента цанговой гайкой |
| Система управления | Inectra 4US |
| Драйверы шаговых двигателей | DM556 |
| Блоки питания | NES-360-36, 10 А |
| Датчик длины инструмента | Есть |
| Датчики базирования станка | Индуктивные LJ12A3-4-Z/BX |
| Максимальная скорость рабочего хода, м/мин | До 2 |
| Максимальная скорость холостого хода, м/мин | До 3 |
| Рабочее ускорение, мм/с² | До 300 |
| Частота вращения шпинделя, об/мин | 0–24 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип цанги | ER11 |
| Максимальный диаметр хвостовика инструмента, мм | До 7 |
| Конструкция станины | Сварная стальная, листовой металл толщиной 6 и 8 мм |
| Номинальный ток двигателей осей | 3 А |
| Напряжение питания, В | 220 |
| Частота сети, Гц | 50 |
| Потребляемая мощность | До 2,0 кВт |
| Масса станка, кг | 190 |
| Габариты станка (Д × Ш × В), мм | 1500 × 1100 × 900 |
| Гарантия | 12 месяцев |
190 кг стали вместо лёгкой профильной рамы
При размерах рабочего поля 900×600 мм масса станка составляет около 190 кг. Это следствие того, что основа станка выполнена из стали, а в конструкции используются листы толщиной 6 и 8 мм.
Для покупателя это важнее красивой цифры в характеристиках: STEEPLINE 900×600 изначально проектировался как рабочее оборудование, а не как максимально лёгкий настольный ЧПУ.
По осям X, Y и Z используются шарико-винтовые передачи 1605: диаметр винта 16 мм, шаг 5 мм.
Ременных передач по осям здесь нет.
Вращение двигателя через винтовую передачу преобразуется в линейное перемещение оси. Это полноценная механическая схема рабочего фрезерного станка, а не попытка максимально удешевить привод.
Перемещение узлов происходит по цилиндрическим направляющим SBR20 диаметром 20 мм.
Вместе со стальной конструкцией и ШВП они образуют механическую основу станка, на которой уже работает шпиндель и система управления.
Для перемещения установлены шаговые двигатели 57HS8430D8 с номинальным током 3 А. Управление двигателями выполняют драйверы DM556.
Это не ременная механика: двигатели работают с винтовыми передачами осей.
В базовой комплектации установлен шпиндель мощностью 1,5 кВт с диапазоном вращения до 24 000 об/мин и цангой ER11.
Такой вариант подходит для большого количества типовых задач по дереву, фанере, МДФ, пластику, акрилу и другим материалам при правильно подобранном инструменте и режимах обработки.
В станке предусмотрен датчик длины инструмента, а для определения базовых положений используются индуктивные датчики LJ12A3-4-Z/BX.
То есть необходимые элементы базирования и работы с инструментом уже предусмотрены конструкцией станка.
Несмотря на стальную конструкцию и массу около 190 кг, STEEPLINE 900×600 не требует промышленной трёхфазной сети.
Станок работает от 220 В и потребляет до 2 кВт, поэтому его можно установить в небольшой мастерской или другом подходящем производственном помещении, где есть обычная однофазная сеть необходимой мощности.
Вместе со станком вы получаете всё необходимое для первоначального подключения и запуска:
Если сравниваете STEEPLINE с другим настольным ЧПУ, не ограничивайтесь рабочим полем и мощностью шпинделя.
Посмотрите на саму конструкцию:
Одинаковое рабочее поле 900×600 мм ещё не означает, что перед вами два одинаковых по классу станка.
STEEPLINE 900×600 весит около 190 кг, имеет сварную стальную конструкцию, ШВП по трём осям и цилиндрические направляющие SBR20. Именно поэтому мы позиционируем его как компактный профессиональный ЧПУ для работы и бизнеса, а не как хоббийный станок.
Если хотите сравнить STEEPLINE 900×600 с другой моделью, пришлите её характеристики. Посмотрим конструкцию и комплектацию и объясним различия по существу.

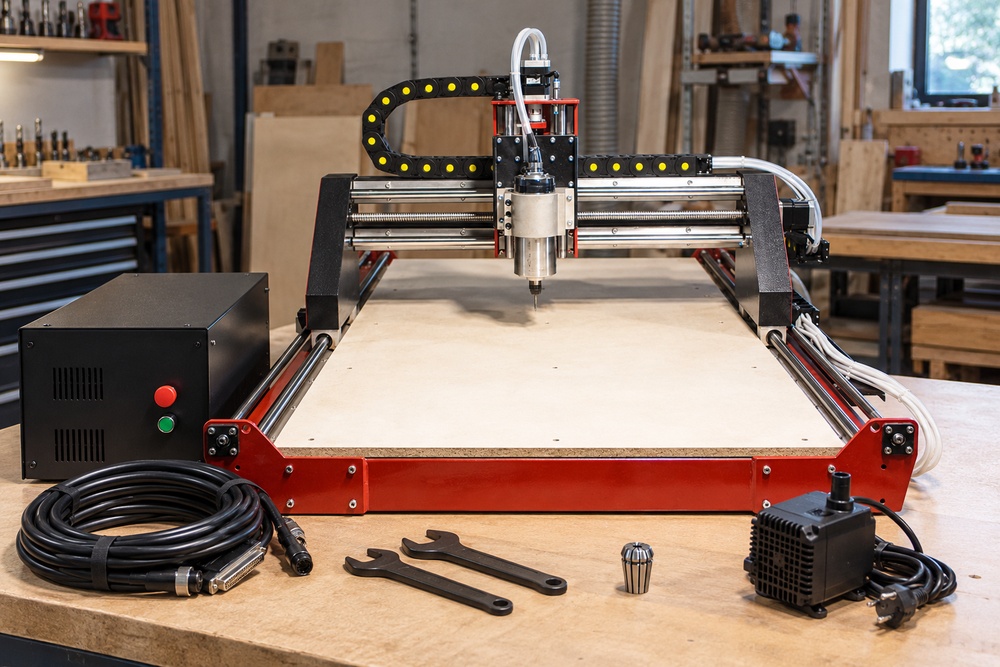

Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект STEEPLINE DESK 900×600
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 900 × 600 × 150, силовой узел, приводы, управление и опции для STEEPLINE DESK 900×600 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 900 × 600 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 900 × 600 × 150.
Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.
Опция STEEPLINEПозволяет обрабатывать заготовку с вращением вокруг её оси. Подходит для изготовления балясин, мебельных ножек, колонн, рукояток, шахматных фигур, статуэток, цилиндрических деталей и других изделий, где требуется обработка по окружности.
Опция STEEPLINEБолее мощная альтернатива базовому шпинделю 1,5 кВт. Даёт больший запас мощности при работе с крупным инструментом, увеличении глубины съёма и обработке материалов, требующих более тяжёлых режимов. Может быть полезен при регулярной работе с деревом, пластиками, композитами и при задачах по обработке цветных металлов при правильно подобранных режимах, инструменте, креплении заготовки и охлаждении.
Опция STEEPLINEВместо базовых цилиндрических направляющих SBR20 можно установить профильные рельсовые направляющие. Такая механика повышает жёсткость системы и лучше подходит для повышенных нагрузок и более требовательных режимов обработки. Опцию стоит выбирать не «на всякий случай», а когда этого действительно требуют задачи производства.
Опция STEEPLINEСтартовый комплект инструмента для 3D-фрезеровки, раскроя и черновой обработки. В набор входят 5 фрез для изготовления 3D-рельефов — R0,25, R0,5, R0,75, R1,0 и R1,5 — и 4 концевые фрезы диаметром 6 мм для раскроя дерева и черновой обработки. Удобный вариант, если это первый ЧПУ и собственного набора инструмента ещё нет.

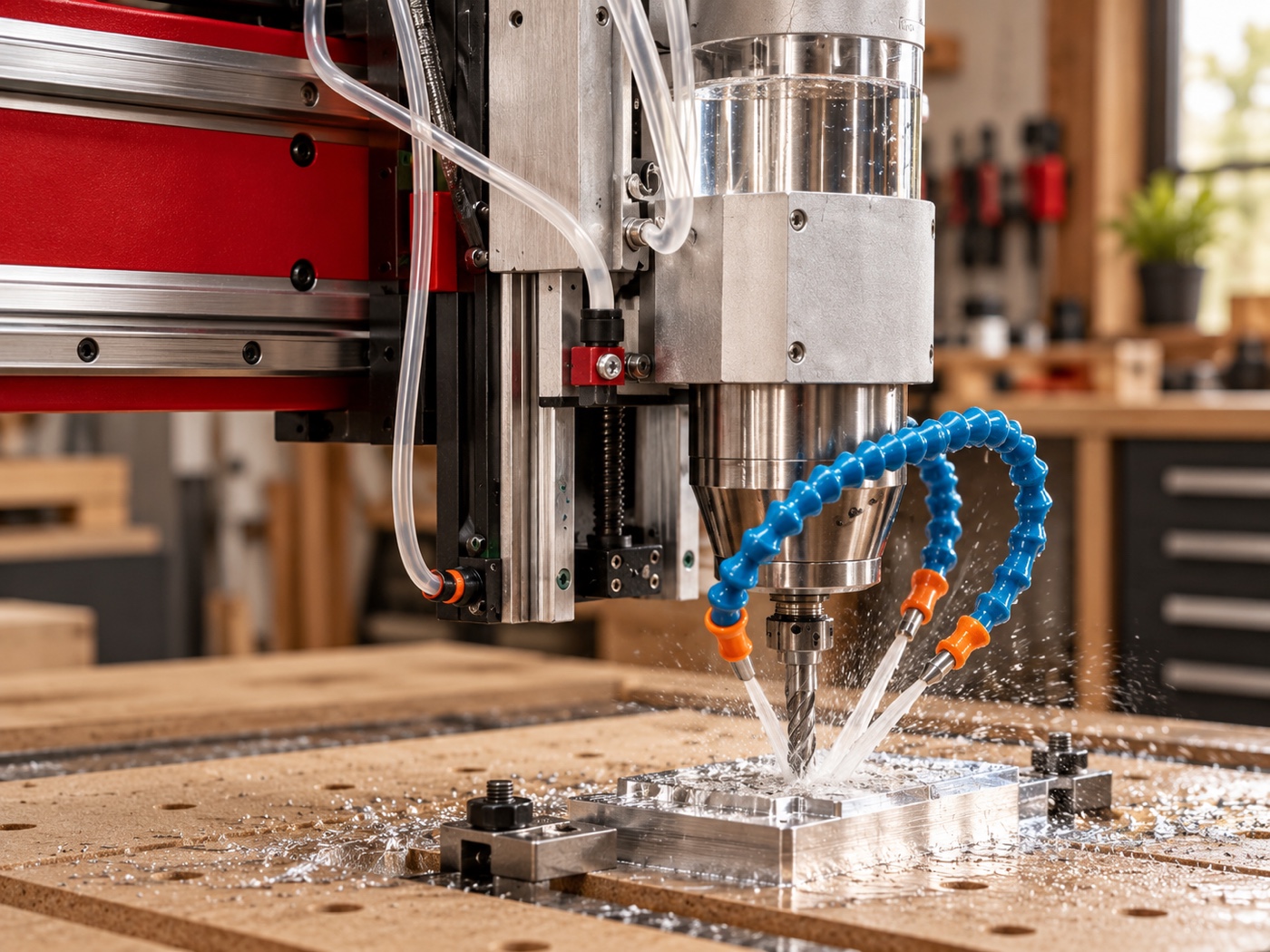

Опция STEEPLINEПодаёт смазочно-охлаждающую жидкость непосредственно в зону обработки. СОЖ помогает отводить тепло, охлаждать инструмент и заготовку, уменьшать износ фрезы и улучшать условия резания. Особенно актуальна при обработке алюминия и других задачах, где требуется охлаждение зоны резания.
Опция STEEPLINEУдаляет пыль и стружку непосредственно из зоны обработки. Особенно полезна при работе с деревом, МДФ и другими материалами, образующими большое количество мелкой пыли. Помогает поддерживать рабочее место и оборудование в чистоте и уменьшает количество пыли в мастерской.
Опция STEEPLINEБолее долговечная и удобная база для фиксации заготовок и установки оснастки. Т-пазы позволяют использовать различные прижимы, упоры и приспособления, быстро менять схему крепления и надёжно фиксировать детали разных размеров. Хороший вариант для мастерской, где на станке регулярно меняются типы заготовок.

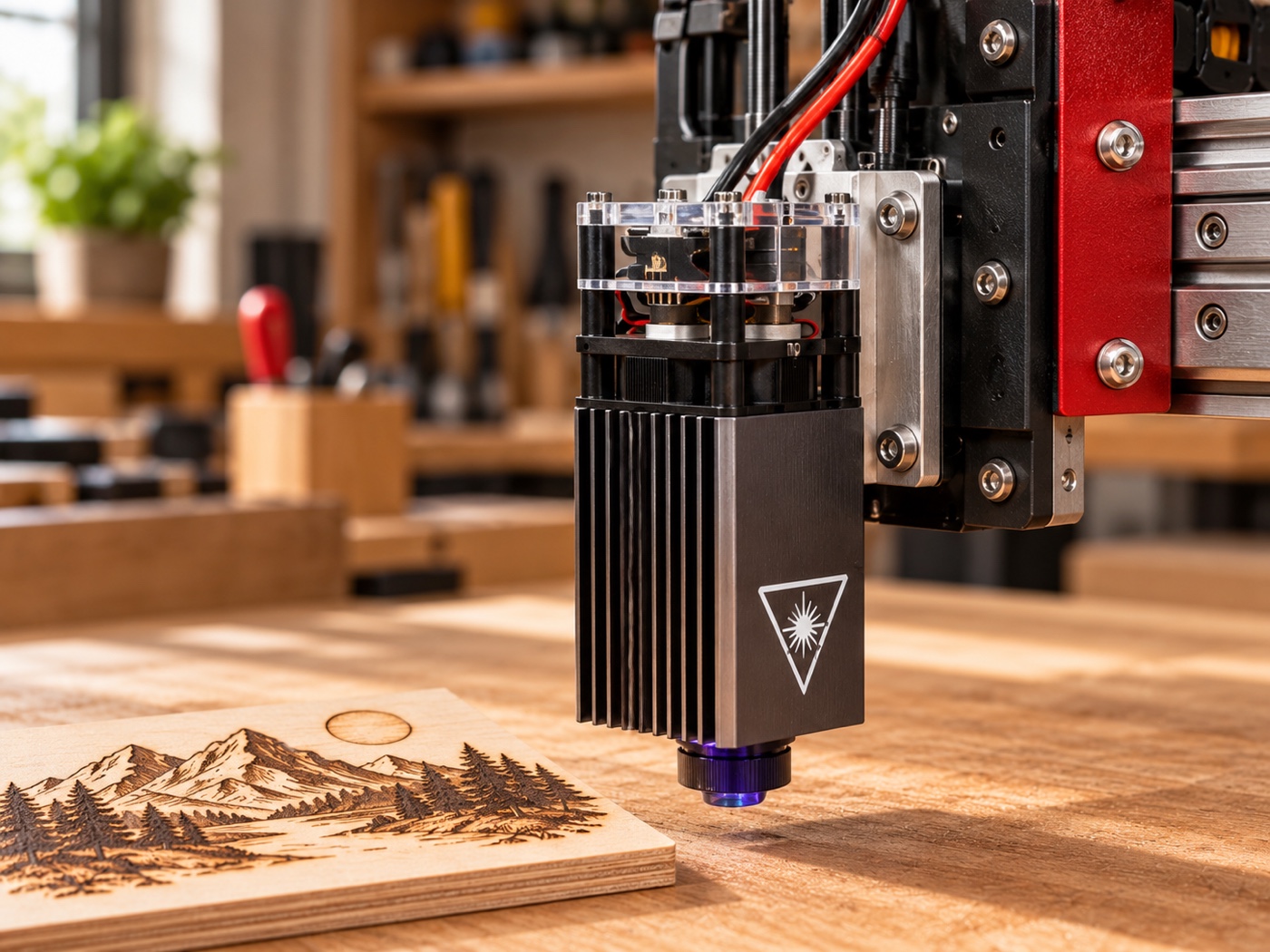

Опция STEEPLINEРасширяет возможности станка и позволяет использовать его не только для фрезеровки, но и для лазерной гравировки, маркировки и работы с подходящими для конкретного лазерного модуля материалами. Возможности резки зависят от мощности установленного лазера, материала и его толщины.
Сначала определите изделие, материал и количество деталей. Затем инженер проверит, какие узлы действительно сокращают переналадку, улучшают качество или открывают новую операцию. Для STEEPLINE DESK 900×600 не рекомендуется добавлять оборудование только «на будущее» без понимания технологической задачи.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Для настольной промышленной модели проверяются прочность основания, маршрут заноса, питание, аспирация и место для шкафа управления.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
Укажите город, материал, размеры заготовки и нужные операции. Специалист проверит STEEPLINE DESK 900×600 и подготовит предложение.
