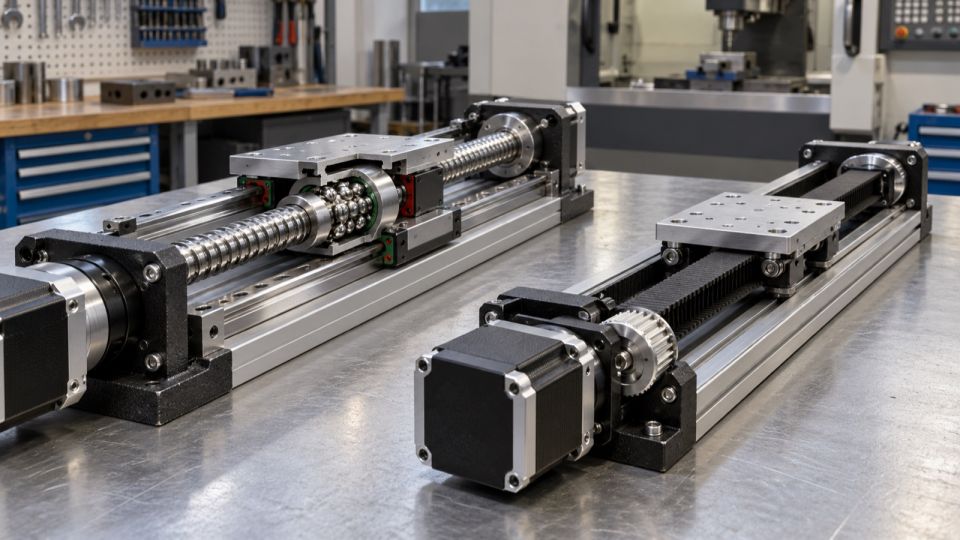

ШВП или ременная передача на ЧПУ — что лучше и надёжнее?
Практическое сравнение ШВП и ременной передачи станка ЧПУ: точность, люфт, скорость, обслуживание, ресурс и выбор для производства.
Передача превращает вращение двигателя в движение оси. Поэтому от неё зависят не только паспортные миллиметры в минуту, но и возврат в координату, поведение на разгоне, качество окружности и стабильность размера после многих циклов.
Окончательный выбор подтверждают на своей детали и считают по выпуску годных изделий, а не по одной паспортной цифре.
Люфт
Потеря движения при смене направления.
Упругость
Насколько передача растягивается под усилием.
Обслуживание
Смазка, натяжение, защита и доступ к узлам.

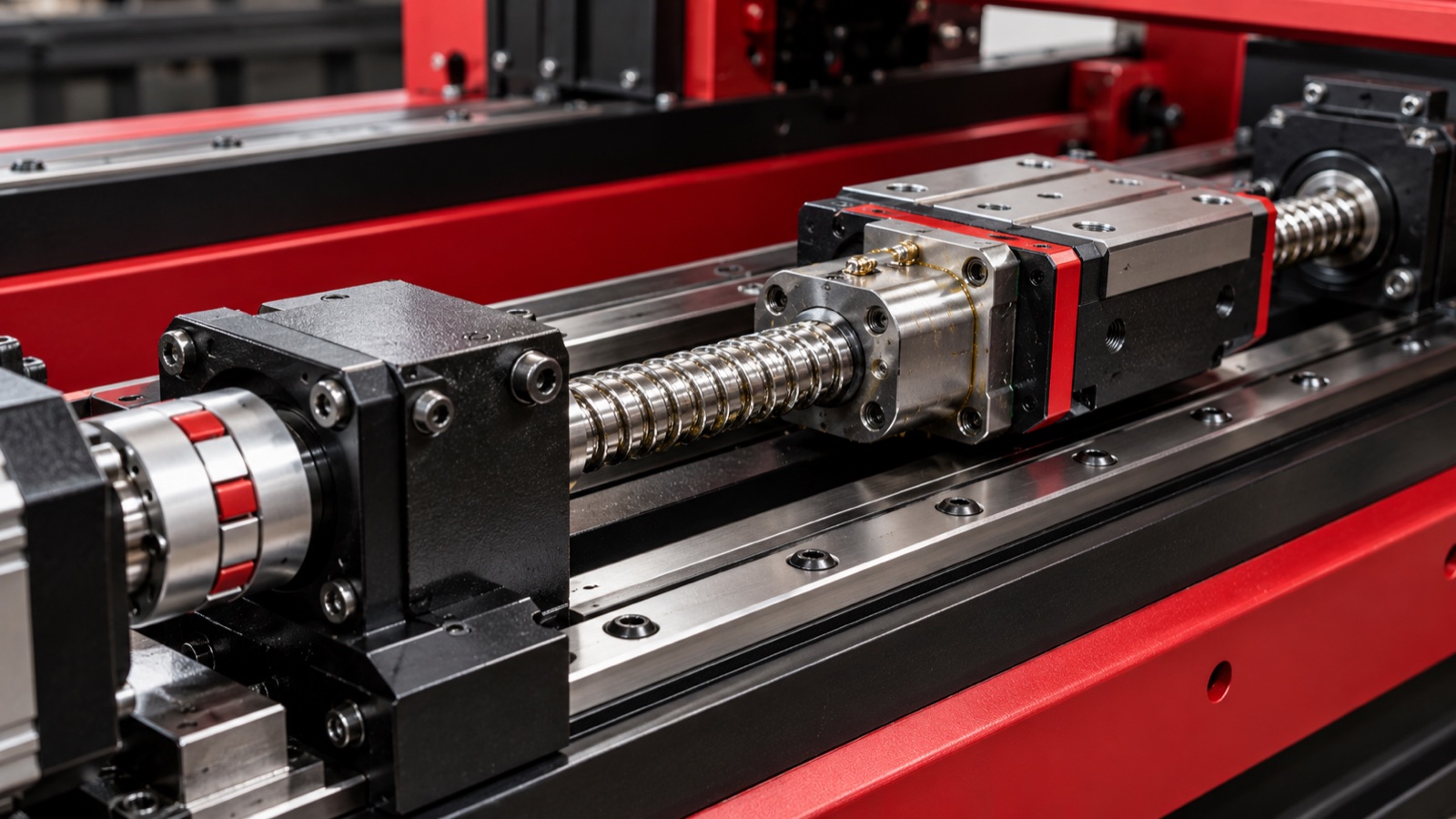

Как работает ШВП
В шарико-винтовой передаче гайка движется по точному винту через циркулирующие шарики. Контакт даёт высокую жёсткость и небольшой люфт при правильном преднатяге.
Проверяют диаметр и шаг винта, тип опор, соосность, муфту, защиту от пыли и способ смазки. Название ШВП без этих данных мало что говорит.
Хорошо установленная передача уверенно меняет направление и сохраняет размер в повторных операциях. Ошибки монтажа вызывают нагрев, шум и быстрый износ.
На тесте выполните несколько одинаковых карманов с подходом с разных сторон и измерьте размер после прогрева.
Для темы «Как работает ШВП» заранее выберите измеримый критерий: размер, время цикла, качество кромки или стабильность серии. Запишите материал, инструмент и режим, чтобы вывод можно было проверить.
Что даёт ремень
Зубчатый ремень передаёт движение без смазки, имеет малую массу и хорошо подходит для быстрых лёгких осей. Его упругость зависит от ширины, корда, длины и натяжения.
Смотрите профиль ремня, ширину, диаметр шкивов, длину свободной ветви и доступность регулировки. Слишком сильное натяжение перегружает подшипники.
На длинной или тяжёлой оси упругость может проявляться скруглением углов и разницей при смене направления. В лёгкой гравировке она часто не мешает.
Проверяйте результат под рабочей нагрузкой, а не только повторение координаты индикатором без резания.
Сравнивайте решения по разделу «Что даёт ремень» на одной заготовке и одной программе. Если одновременно изменить фрезу, крепление и подачу, определить причину результата уже не получится.
Скорость и ускорение
Максимальная скорость редко определяет выпуск. Важнее ускорение с реальным порталом и способность не терять траекторию в коротких сегментах.
Сравните время одной вашей программы, а не холостой пробег. Уточните ограничения контроллера, двигателя и механики.
Ремень может быстро разгонять лёгкую ось, а ШВП обеспечивает более жёсткую связь. Итог зависит от длины, шага и массы узла.
Не переносите вывод с маленького лазерного станка на тяжёлый фрезерный портал: нагрузки принципиально разные.
Проверку «Скорость и ускорение» проводите после выхода станка в рабочий режим. Один короткий проход показывает возможность обработки, а повтор нескольких деталей — пригодность решения для серии.
Ресурс и обслуживание
ШВП нуждается в чистоте и регулярной смазке; ремень — в осмотре зубьев и натяжения. Обе системы теряют ресурс при перекосе.
Заранее узнайте интервалы обслуживания, цену расходников, наличие защиты и время замены. Простая операция снижает простой производства.
Своевременное обслуживание дешевле компенсации люфта в программе и брака. Износ сначала заметен на окружностях, сопряжениях и повторных позициях.
Ведите короткий журнал: дата смазки или натяжения, шум, температура, контрольная деталь и найденное отклонение.

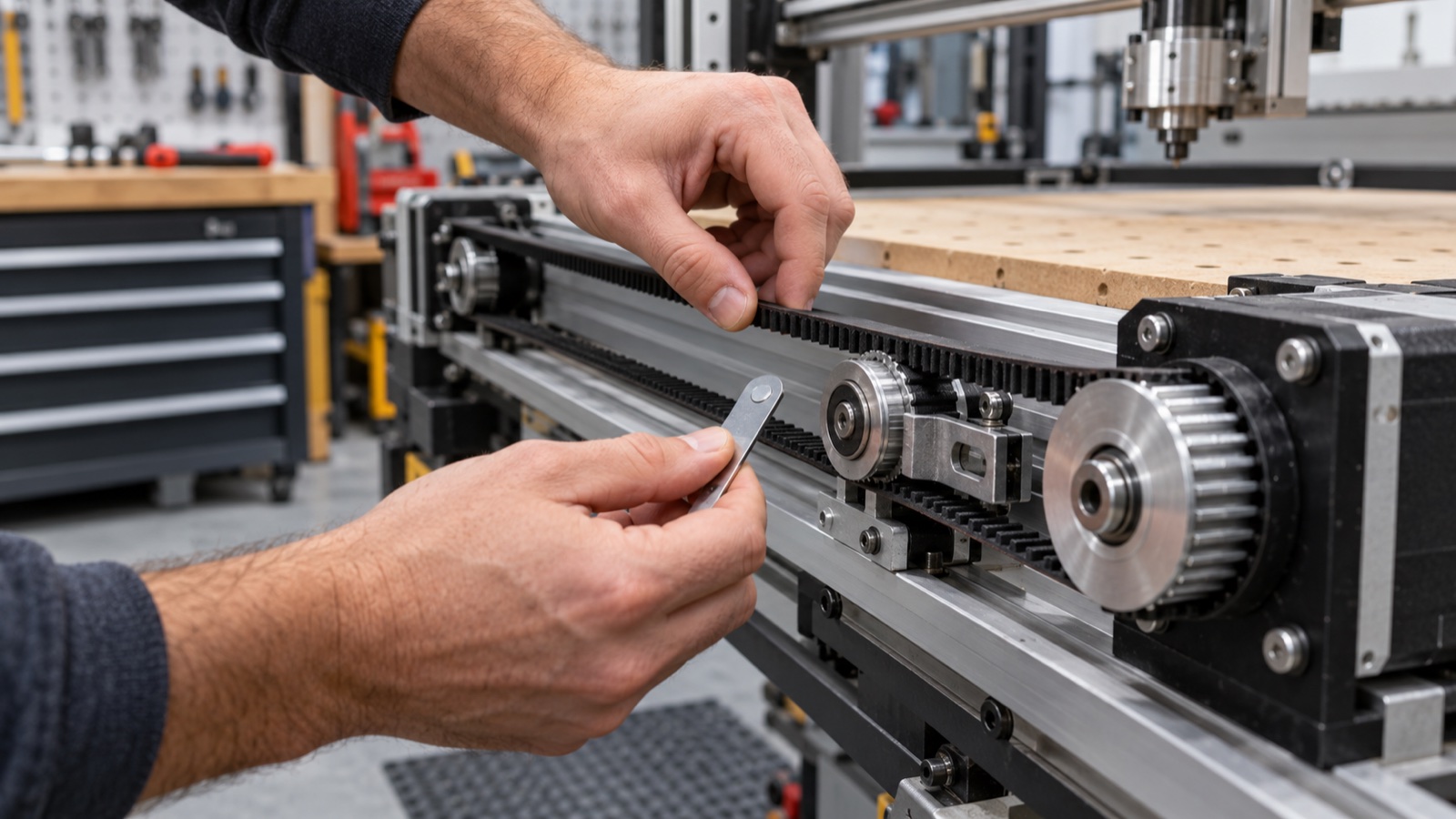

Оцените «Ресурс и обслуживание» глазами оператора: сколько времени занимает подготовка, что приходится регулировать и где возможна ошибка. Эти минуты входят в себестоимость каждой партии.
Выбор по задаче
Нет универсальной передачи вне контекста. Лазерный плоттер, учебная машина и тяжёлый фрезер имеют разные усилия и требования.
Запишите материал, максимальный съём, массу портала, длину осей, допуск и дневное число циклов. Эти данные нужны инженеру.
Для фрезерного бизнеса часто ценнее стабильность ШВП. Для лёгкого быстрого перемещения ремень может быть разумнее и проще.
При равной цене выбирайте решение, которое производитель может показать на вашей детали и обслужить после поставки.
Сохраните для пункта «Выбор по задаче» файл, фотографию образца, фактический режим и измерения. Такая карта поможет повторить результат после смены инструмента, материала или сотрудника.
Сравнение по производственной задаче
Таблица помогает быстро сузить выбор, но не заменяет тест. Один и тот же узел ведёт себя по-разному при другой массе портала, фрезе, материале, креплении и продолжительности программы.
| Условие | Рабочий ориентир | Что проверить |
|---|---|---|
| Возврат в координату | Высокий потенциал у ШВП | Зависит от преднатяга и монтажа |
| Высокая скорость лёгкой оси | Сильная сторона ремня | Важны ширина и натяжение |
| Тяжёлый портал | Чаще ШВП | Жёсткая кинематическая связь |
| Пыльная обработка | Нужна защита обеим системам | ШВП особенно чувствительна к загрязнению |
| Плановый сервис | Смазка ШВП или контроль ремня | Должен быть доступ без разборки станка |
Практический пример
Производитель табличек переходит от единичной гравировки к сериям корпусов. На сменах направления ременная ось требует более спокойного режима. ШВП сокращает разброс, но только после правильной установки и смазки. Экономику считают по числу годных деталей за смену, а не по названию передачи.
Ошибки, которые искажают выбор
- Считать любой ремень неточным
- Считать любую ШВП безлюфтовой
- Сравнивать максимальную скорость вместо времени программы
- Забывать о защите от пыли
- Компенсировать механический износ настройками бесконечно
Попросите обработать вашу типовую деталь
Передайте файл, материал, размер, критичные допуски, требования к кромке и плановый объём. Получите режим, время цикла и образец. Сравнивайте решения только после одинакового теста. Для серийной работы дополнительно оцените повторяемость нескольких деталей, удобство загрузки, обслуживание и доступность расходников.
