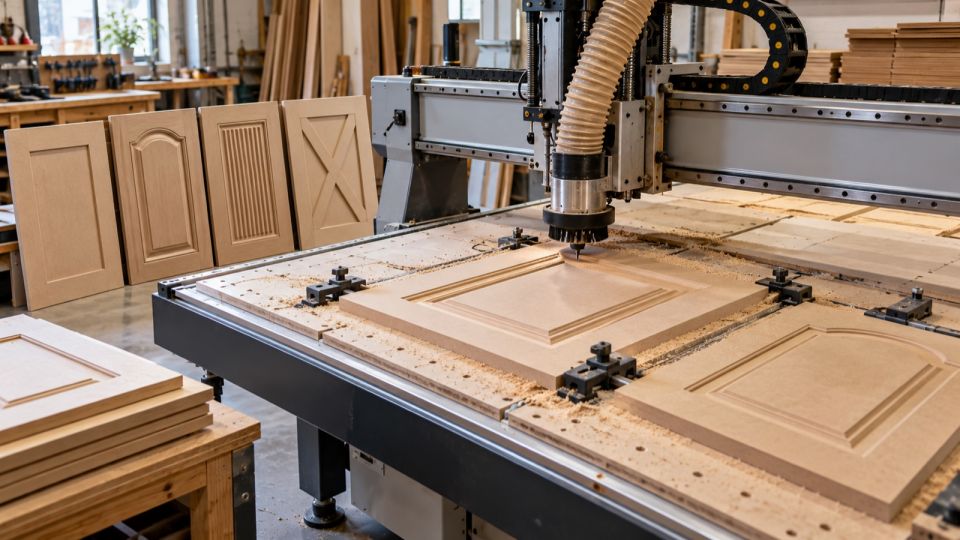

Фрезерный станок с ЧПУ для мебельных фасадов — какой размер и шпиндель нужны?
Как выбрать ЧПУ для мебельных фасадов: рабочее поле, шпиндель, фрезы, вакуум, аспирация, 2D и 3D обработка МДФ.
Фасад предъявляет требования не только к размеру поля. Покупатель видит поверхность, симметрию рисунка, одинаковую глубину и качество кромки после покраски. Поэтому важна вся цепочка от материала и базы до фрезы и аспирации.
Окончательный выбор подтверждают на своей детали и считают по выпуску годных изделий, а не по одной паспортной цифре.
Формат
Отдельные заготовки или раскрой полного листа.
Рельеф
Плоская выборка, профиль кромки или 3D рисунок.
Финиш
Шлифование, грунт и требования к поверхности.
Рабочее поле
Для отдельных дверок достаточно компактного поля, но партии требуют удобной раскладки и быстрой смены заготовок. Полный лист меняет масштаб потока.
Соберите максимальные размеры фасада, число деталей заказа и долю нестандартных элементов.
Поле с разумным запасом сокращает перестановки, но лишний формат занимает место и бюджет.
Разложите типичный заказ на поле до выбора модели и посчитайте число установок.
Для темы «Рабочее поле» заранее выберите измеримый критерий: размер, время цикла, качество кромки или стабильность серии. Запишите материал, инструмент и режим, чтобы вывод можно было проверить.

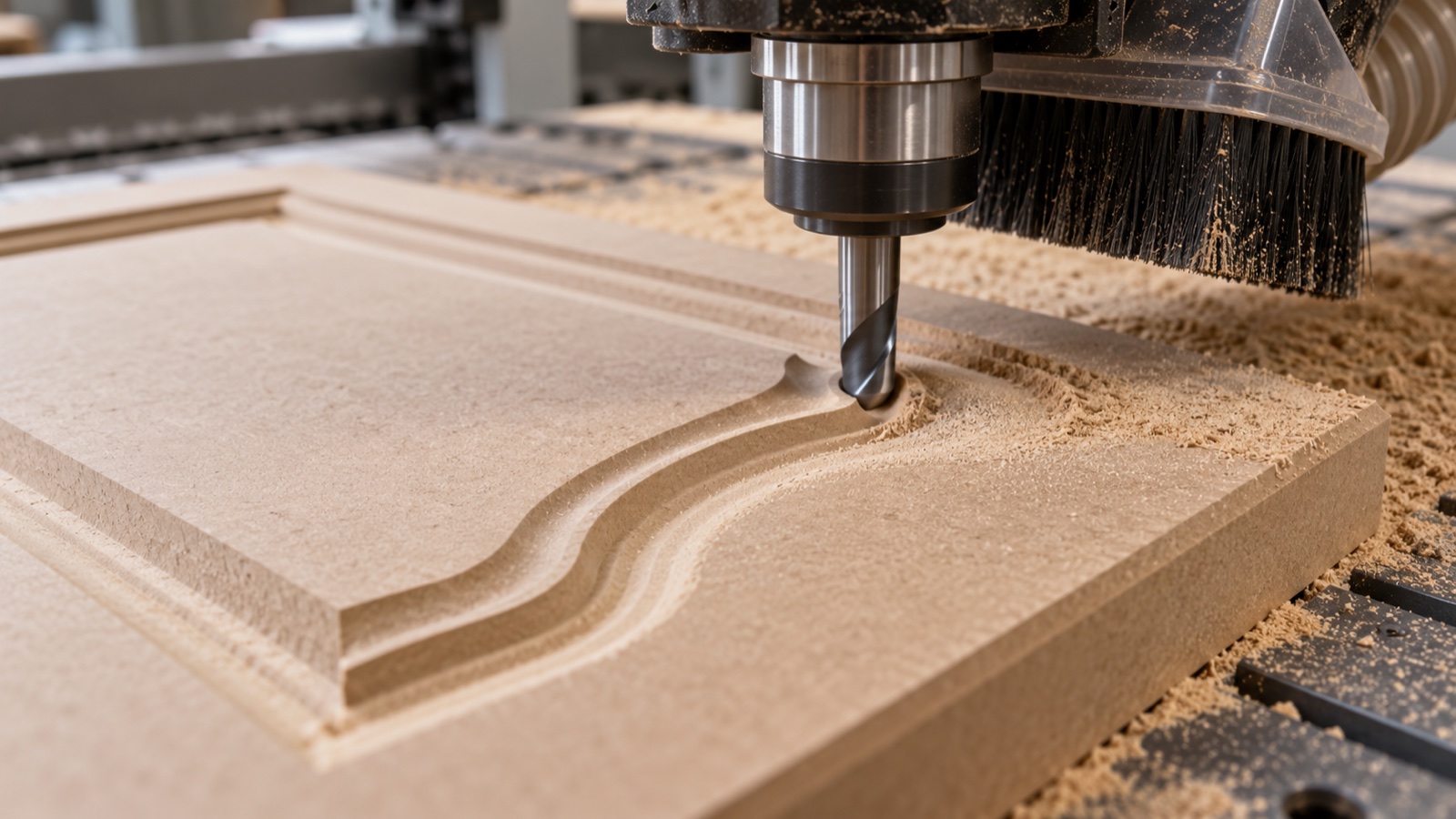

Шпиндель и профильная фреза
Фасад обрабатывают разными диаметрами и вылетами. Крупный профиль создаёт момент и требует устойчивой системы.
Уточните цанги, допустимый инструмент, обороты, биение и режим непрерывной работы.
Правильно подобранный шпиндель держит поверхность и сокращает число проходов без перегрузки рамы.
Проведите тест на самом глубокому профиле и самой длинной программе заказа.
Сравнивайте решения по разделу «Шпиндель и профильная фреза» на одной заготовке и одной программе. Если одновременно изменить фрезу, крепление и подачу, определить причину результата уже не получится.
Плоскость и глубина
Даже небольшой перекос стола становится видимым после покраски: рисунок меняет глубину от края к краю.
Проверяют геометрию, фрезеровку жертвенного стола, толщину МДФ и стабильность нуля по Z.
Равномерная глубина уменьшает ручную шлифовку и расход грунта.
Введите контрольную карту поверхности и повторяйте её после обслуживания или перемещения станка.
Проверку «Плоскость и глубина» проводите после выхода станка в рабочий режим. Один короткий проход показывает возможность обработки, а повтор нескольких деталей — пригодность решения для серии.

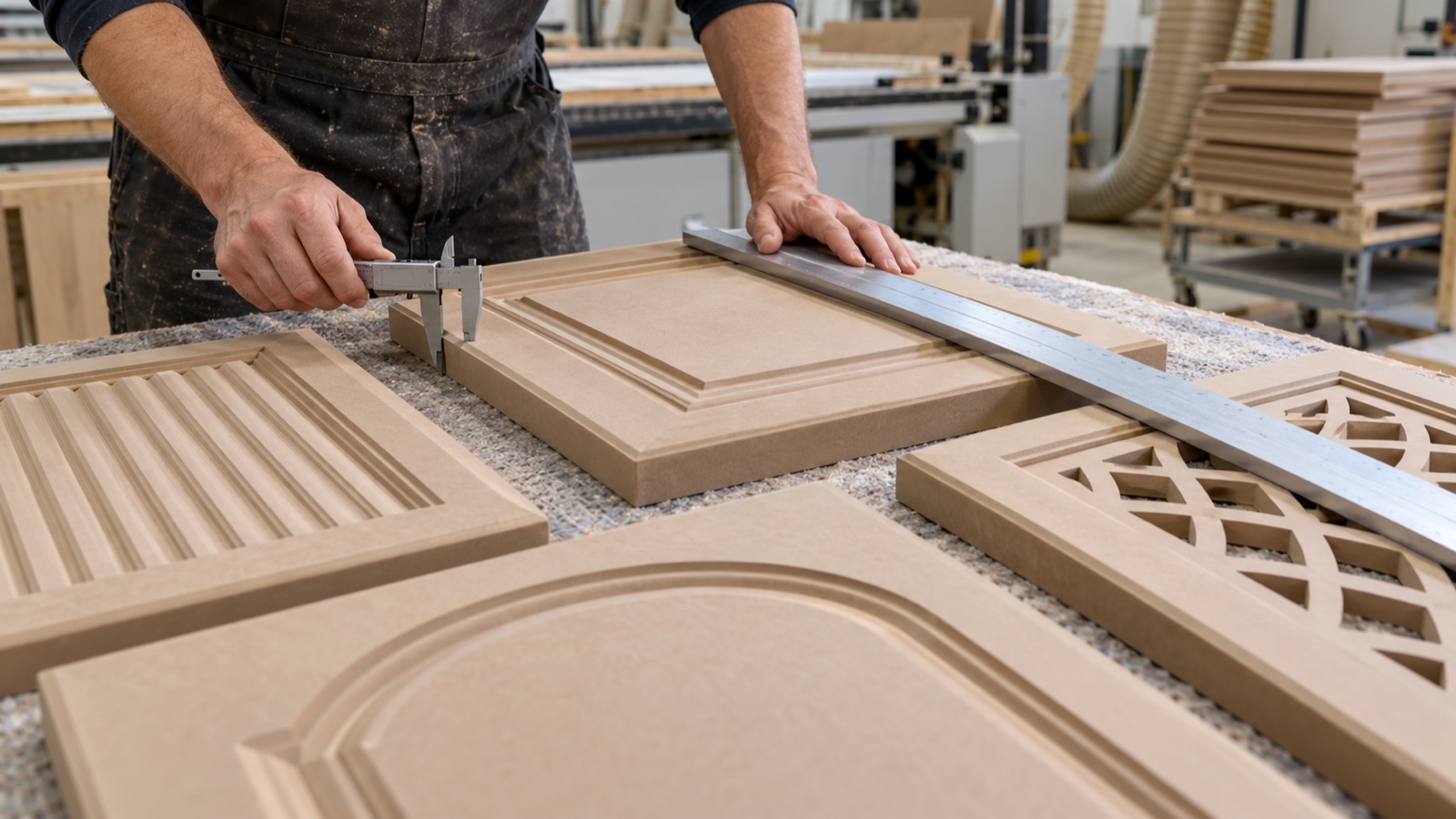

Пыль и качество
МДФ образует мелкую пыль, которая остаётся в канавках, греет инструмент и ухудшает фиксацию.
Оцените аспирацию на реальном рельефе, где щётка меняет расстояние до поверхности.
Чистая зона делает режим стабильнее и защищает оператора и узлы.
Планируйте вытяжку вместе со станком, а не как отдельную будущую покупку.
Оцените «Пыль и качество» глазами оператора: сколько времени занимает подготовка, что приходится регулировать и где возможна ошибка. Эти минуты входят в себестоимость каждой партии.
Серия и повторяемость
Один красивый образец не равен мебельному производству. В заказе все двери должны совпадать по рисунку, размеру и направлению волокна.
Запишите базирование, ноль, номер фрезы, программу, партию МДФ и контрольные размеры.
Технологическая карта позволяет повторить фасад после дозаказа и оценить себестоимость.
Храните эталон и фотографию финиша для каждой коллекции фасадов.
Сохраните для пункта «Серия и повторяемость» файл, фотографию образца, фактический режим и измерения. Такая карта поможет повторить результат после смены инструмента, материала или сотрудника.
Фасад нужно оценивать после всего технологического маршрута. Небольшая рябь, почти незаметная сразу после фрезеровки, проявится под грунтом и краской; разная глубина рисунка станет заметной в комплекте дверок. Поэтому тестовый образец следует прошлифовать и довести до того же финиша, который получает заказ клиента. Одновременно замерьте время ручной доводки: иногда более спокойный чистовой проход на станке занимает несколько минут, но экономит значительно больше времени на шлифовании. В серии именно этот баланс определяет себестоимость, срок заказа и одинаковый внешний вид всей кухни. Для дозаказов храните эталон, номер партии МДФ, ноль по Z, фрезу и фотографию поверхности после окраски: это снижает риск отличий между первой и повторной партией.
Сравнение по производственной задаче
Таблица помогает быстро сузить выбор, но не заменяет тест. Один и тот же узел ведёт себя по-разному при другой массе портала, фрезе, материале, креплении и продолжительности программы.
| Условие | Рабочий ориентир | Что проверить |
|---|---|---|
| Отдельные фасады | Компактное или среднее поле | Быстрая переналадка |
| Полный лист | Формат 1325 и вакуум | Раскрой и маркировка |
| Глубокий профиль | Жёсткость и шпиндель | Проверка инструментом |
| 3D-рельеф | Стабильная ось Z и время | Чистовой проход |
| Покраска | Равномерная поверхность | Меньше ручной доводки |
Практический пример
Цех делает фасады под индивидуальные кухни. Редкие крупные панели раньше определяли выбор поля, хотя большинство деталей помещалось на среднем станке. После анализа заказов крупные элементы оставляют подрядчику, а основной поток переводят на компактную жёсткую машину. Позже полный лист добавляют под подтверждённый объём.
Ошибки, которые искажают выбор
- Выбирать поле по одному редкому фасаду
- Оценивать только мощность шпинделя
- Не проверять глубину по всему столу
- Экономить на аспирации МДФ
- Не хранить технологические карты
Попросите обработать вашу типовую деталь
Передайте файл, материал, размер, критичные допуски, требования к кромке и плановый объём. Получите режим, время цикла и образец. Сравнивайте решения только после одинакового теста. Для серийной работы дополнительно оцените повторяемость нескольких деталей, удобство загрузки, обслуживание и доступность расходников.
Подходящие модели STEEPLINE
Ниже — отправные точки для сравнения, а не автоматический ответ. Комплектацию уточняют по материалу, детали, режиму загрузки и помещению.
STEEPLINE DESK 900×600
Компактное рабочее поле для мастерской и малого бизнеса.
от 325 000 ₽Открыть карточку
STEEPLINE PRO 1200×1200
Увеличенное поле и жёсткая конструкция для регулярной загрузки.
от 550 000 ₽Открыть карточку

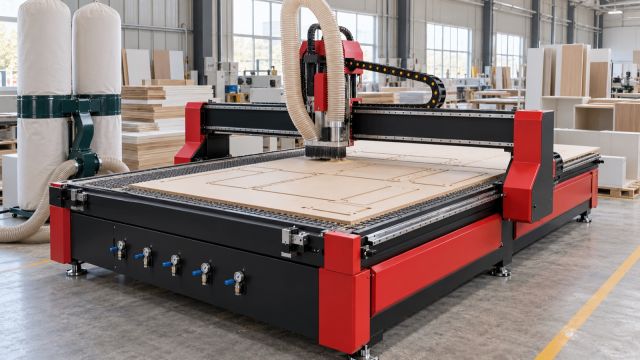

BIGSTOL 1325
Формат полного листа 1250×2500 мм для мебели и раскроя.
от 500 000 ₽Открыть карточкуЧастые вопросы
Хватит ли 1,5 кВт?
Для части фасадов да, но ответ зависит от фрезы, глубины, жёсткости и времени цикла.
Нужен ли станок 1325?
Если регулярно обрабатывается полный лист или много деталей одного заказа. Для отдельных фасадов он не всегда нужен.
Можно ли делать 3D-рельеф?
Можно при достаточном ходе Z, подходящем инструменте и готовности к длительному чистовому проходу.
Как уменьшить шлифование?
Подобрать острый инструмент, припуск, чистовой проход, направление и стабильную глубину.
Что дать для подбора?
Чертежи фасадов, размеры, глубину профиля, материал, месячный объём и требования к финишу.
