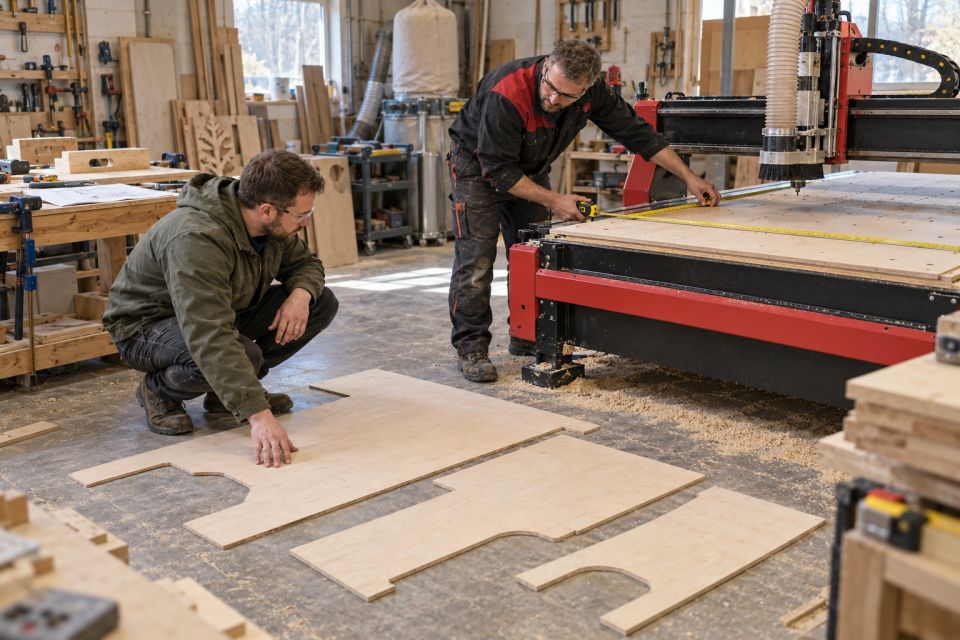

Какой размер станка с ЧПУ выбрать: рабочее поле, габариты и запас
Какой размер станка с ЧПУ выбрать: измеряем заготовку, учитываем крепления, помещение и загрузку. Сравниваем рабочие поля 900×600, 1200×900 и 1200×1200.
Размеры станков ЧПУ выбирают по регулярным заготовкам, способу крепления и реальной площади мастерской. Рабочее поле должно вместить материал, прижимы и траекторию инструмента. Внешние габариты при этом всегда больше полезной зоны: станку нужны рама, портал, приводы, электроника и доступ для обслуживания.
Добавьте технологический запас, а затем проверьте помещение, маршрут доставки и удобство загрузки материала.
Рабочее поле и габариты станка — не одно и то же
Рабочее поле показывает предел перемещения инструмента по осям X и Y. Размер стола может немного отличаться, а корпус оборудования занимает ещё больше места. По оси Z отдельно проверяют высоту заготовки, длину фрезы, оснастку и безопасный ход портала.
Как определить нужный размер станка с ЧПУ
- Запишите размеры заготовок до обработки. Готовая деталь почти всегда меньше исходного материала.
- Отделите регулярные задачи от редких. Не стоит переплачивать за один гипотетический заказ в год.
- Нарисуйте крепление. Прижимы и упоры занимают края стола и могут попадать в траекторию.
- Добавьте проход фрезы. При контурной обработке инструмент выходит за границу готовой детали.
- Проверьте раскладку. Для серии важен не только максимальный размер, но и количество деталей на одной заготовке.
- Измерьте помещение. Учтите дверь, повороты, погрузку, проходы и доступ к узлам.
Какие размеры станков ЧПУ сравнить
Для компактной профессиональной мастерской удобно сравнить три рабочих поля STEEPLINE DESK. Цены ниже подставляются из каталога автоматически.
900×600 мм
Таблички, сувениры, декор, небольшие фасады и серийные детали малого формата.
от 325 000 ₽Посмотреть станок
1200×900 мм
Длинные элементы, разнообразные заказы и больше деталей в одной раскладке.
от 350 000 ₽Посмотреть станок
1200×1200 мм
Квадратные панели, крупный декор и комплекты деталей на одной заготовке.
от 363 000 ₽Посмотреть станок| Поле | Когда достаточно | Что проверить |
|---|---|---|
| 900×600 | Большинство изделий меньше 800×500 мм | Место под крепления и выход фрезы |
| 1200×900 | Нужны длинные детали и широкий ассортимент | Формат закупаемого листа и раскладку |
| 1200×1200 | Регулярны квадратные панели и крупный декор | Площадь помещения и удобство загрузки |
Сколько места оставить вокруг станка
Станок нельзя ставить вплотную к стенам только потому, что корпус помещается. Оператор должен загрузить заготовку, закрепить её, заменить инструмент, убрать стружку и получить доступ к узлам. Рядом нужны место для пылеудаления, хранения фрез, подготовки материала и безопасной работы с готовыми деталями.
Ширина дверей, лестницы, повороты, ворота и возможность разгрузки.
Свободная зона с той стороны, откуда оператор подаёт заготовку.
Доступ к приводам, направляющим, электронике и пылеудалению.
Проходы, освещение, вентиляция и отсутствие случайных препятствий.
Частые ошибки при выборе размеров
- Сравнивать только цифры X и Y. Необходимо учитывать Z, оснастку и внешние габариты.
- Покупать поле точно по детали. Без запаса может не остаться места для крепления.
- Выбирать максимальный размер «на будущее». Неиспользуемая площадь повышает бюджет и требования к помещению.
- Игнорировать серийную раскладку. Иногда большее поле окупается за счёт выпуска нескольких деталей за один цикл.
- Не учитывать листовой материал. Формат закупки и предварительный раскрой влияют на процесс.
- Забывать про доставку. Станок должен пройти до подготовленного рабочего места.
Отправьте максимальный размер изделия
Специалист проверит заготовку, крепление, траекторию инструмента и помещение, затем сравнит подходящие рабочие поля и комплектации.
Частые вопросы о размерах станков ЧПУ
Какой размер станка с ЧПУ выбрать?
Ориентируйтесь на максимальную регулярную заготовку, добавив место под крепления и траекторию фрезы. После этого проверьте внешние габариты и рабочую зону в помещении.
Нужно ли брать рабочее поле с запасом?
Небольшой запас полезен для крепления и развития ассортимента. Большой запас оправдан только подтверждёнными будущими задачами.
Рабочее поле равно размеру стола?
Не всегда. Рабочее поле — полезная зона движения инструмента, поэтому при сравнении ориентируйтесь на паспортные ходы по осям.
Можно ли обрабатывать длинную деталь частями?
Иногда можно с перестановкой и повторным позиционированием, но для регулярных заказов это увеличивает время и риск ошибки.

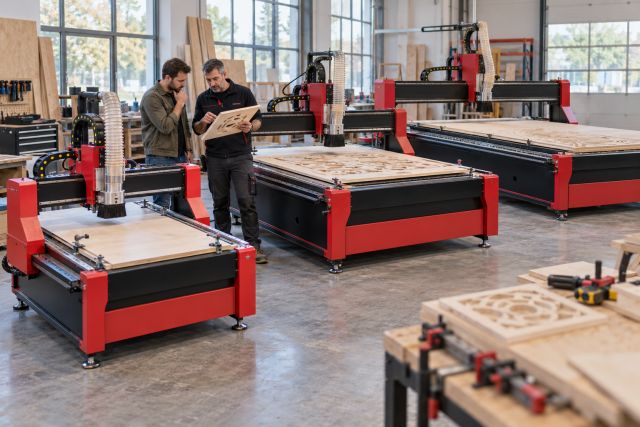

900×600, 1200×900 или 1200×1200
Сообщите размеры заготовки и помещения — получите подходящую модель, комплектацию и актуальную цену.
