Габарит обработки по координатам модели
STEEPLINE DESK 1200×1200 — фрезерный станок с ЧПУ с рабочей зоной 1200 × 1200 × 150 мм для квадратных панелей, крупного декора и комплектов деталей за один установ. Он подходит для дерева, фанеры, МДФ, совместимых пластиков и композитов при правильно выбранных фрезах, режимах и удалении стружки.

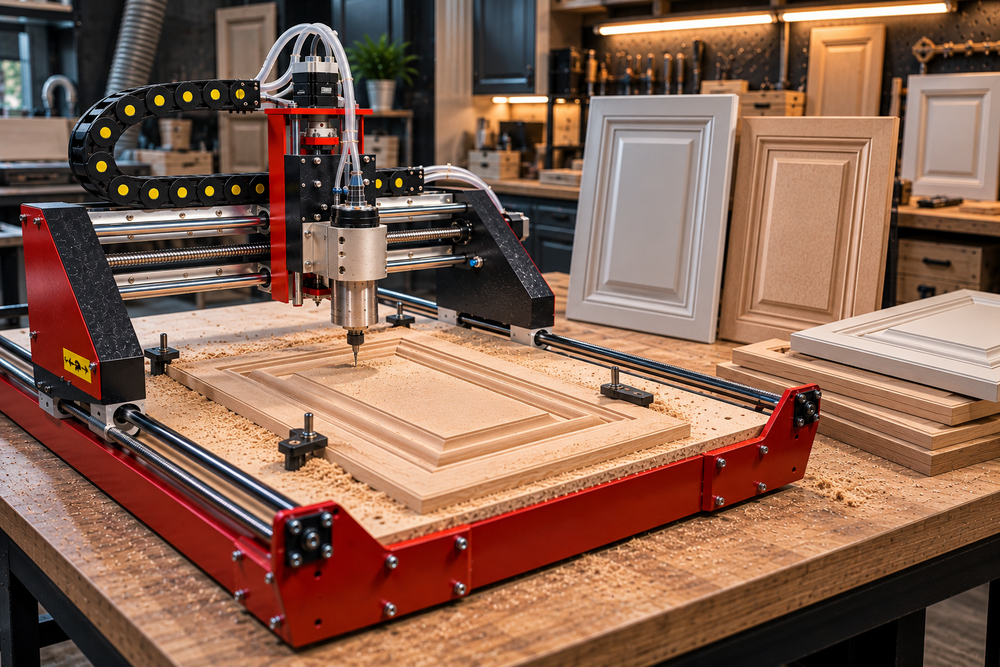

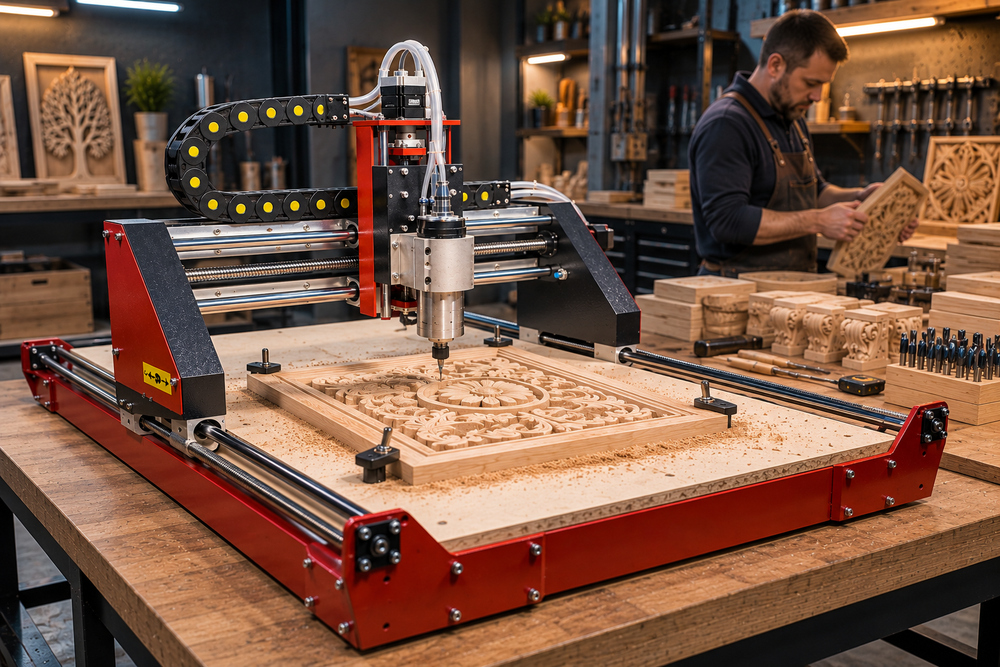

Модель выбирают для таких изделий, как панно, интерьерные панели, формы, мебельный декор и групповые раскладки. Её практическое преимущество: квадратное поле упрощает размещение широких заготовок и нескольких деталей. Перед покупкой нужно сверить максимальную заготовку, крепление, высоту детали, точность, объём смены и место установки.
| Задача | Что получает мастерская |
|---|---|
| Перейти от ручной обработки к ЧПУ | Повторяемая траектория, меньше зависимости от ручной разметки и возможность сохранять программы. |
| Выпускать разные изделия | Смена инструмента и программы позволяет переходить между раскроем, гравировкой, карманами и рельефом. |
| Считать загрузку | По чертежу можно оценить время цикла, раскладку и реальную производительность до заказа. |
| Параметр | Что он означает для покупателя |
|---|---|
| Рабочая зона 1200 × 1200 × 150 мм | Размер детали проверяют вместе с припуском, прижимами и безопасным выходом инструмента. |
| Ход Z: 150 мм | Фактическая высота заготовки зависит также от длины фрезы, вылета и способа крепления. |
| Шпиндель 1500 Вт, водяное охлаждение | Материал и съём определяют вместе с цангой, фрезой и требуемым качеством кромки. |
| Цилиндрические рельсы; передача ШВП 2005 | Механику оценивают в связке со скоростью, массой портала и характером ежедневной загрузки. |
| Габариты 1800х1700х900; масса 230 кг | Заранее проверьте дверные проёмы, разгрузку, основание, проходы и доступ для обслуживания. |
Не выбирайте станок только по внешним габаритам или мощности шпинделя. Пришлите чертёж, материал, размеры заготовки, глубину обработки и количество деталей за смену. Инженер проверит размещение, инструмент, крепление, время цикла и предложит комплектацию без дублирующих узлов.
Да, если ваши изделия укладываются в рабочую зону, а загрузка подтверждена ассортиментом и расчётом цикла. Обучение оператора и подготовка технологии остаются обязательными.

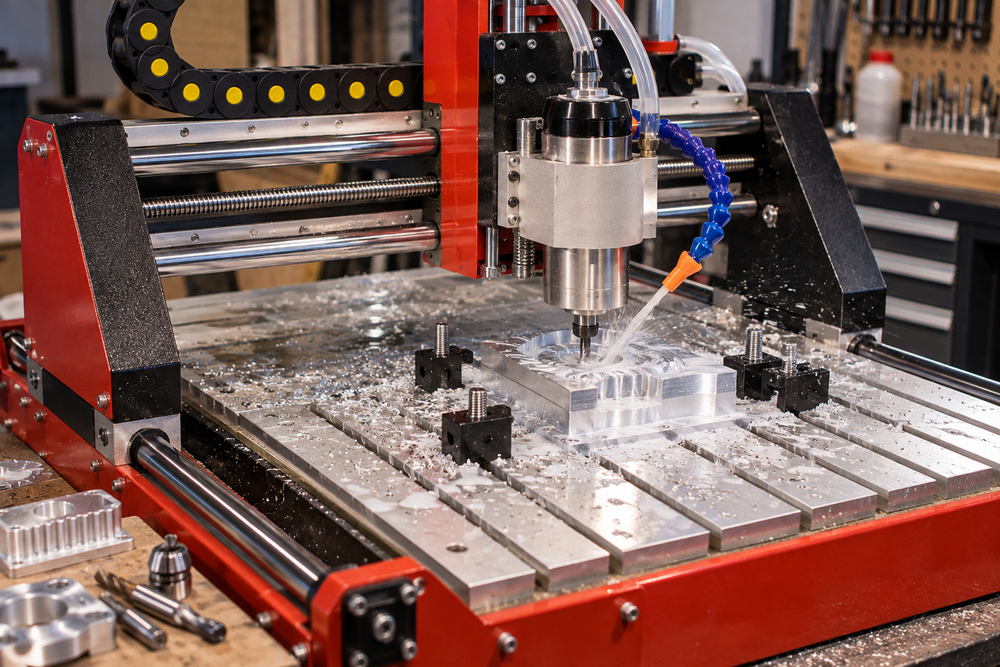

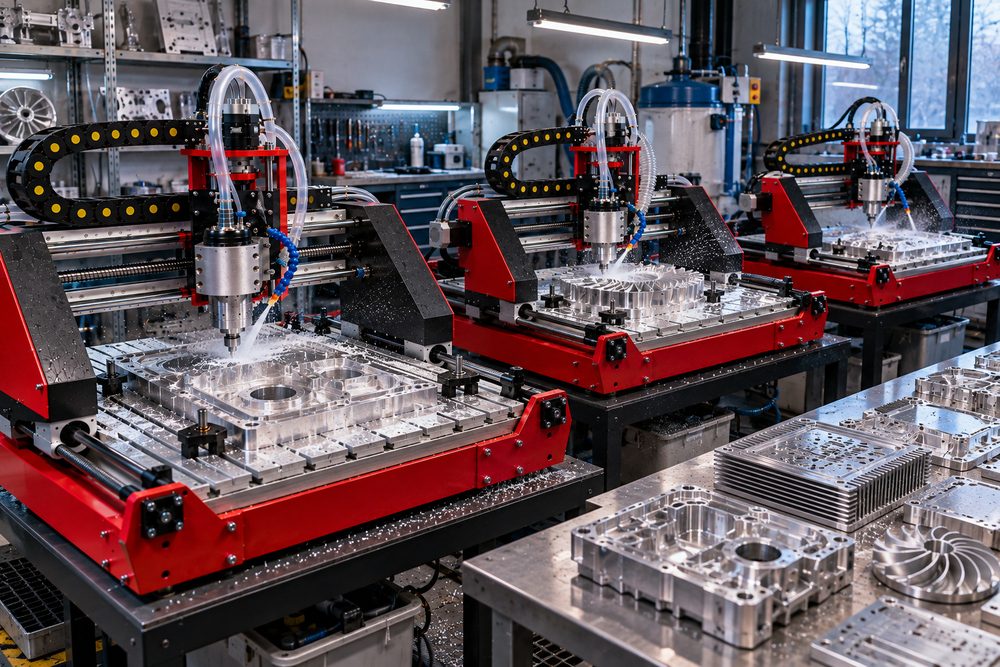

Возможность зависит от конкретного сплава, инструмента, жёсткости крепления, подачи СОЖ и режимов. До заказа такую задачу нужно проверить отдельно по детали.
Для подготовки управляющей программы нужен подходящий CAM-процесс, а для управления — совместимая система. Состав поставки фиксируется в спецификации.
Фрезерный ЧПУ для бизнесаПоле, загрузка и комплектация.Читать статью в новой вкладке
Как выбрать рабочее полеЗаготовка, крепление и технологический запас.Читать статью в новой вкладке
Возможности 3D-фрезеровкиРельефы, формы и объёмные изделия.Читать статью в новой вкладке
Специалист сопоставит изделие с зоной 1200 × 1200 × 150 мм, рассчитает оснащение и объяснит ограничения до оформления заказа.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: ШВП 2005. Направляющие: Цилиндрические рельсы. Эти узлы определяют траекторию и повторяемость движения.
Система inectra 4US выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.

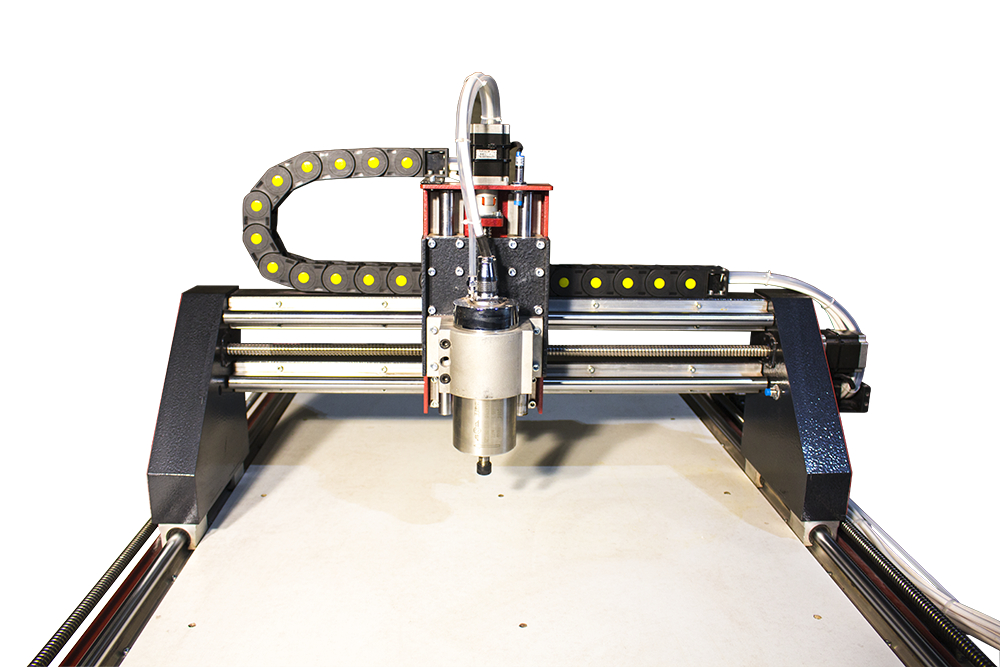

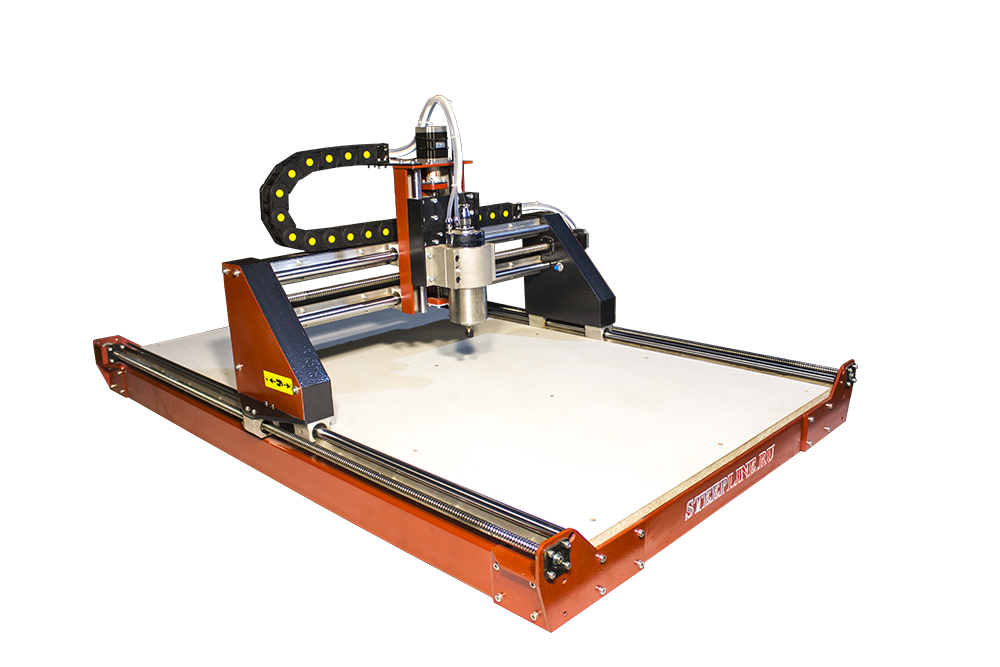

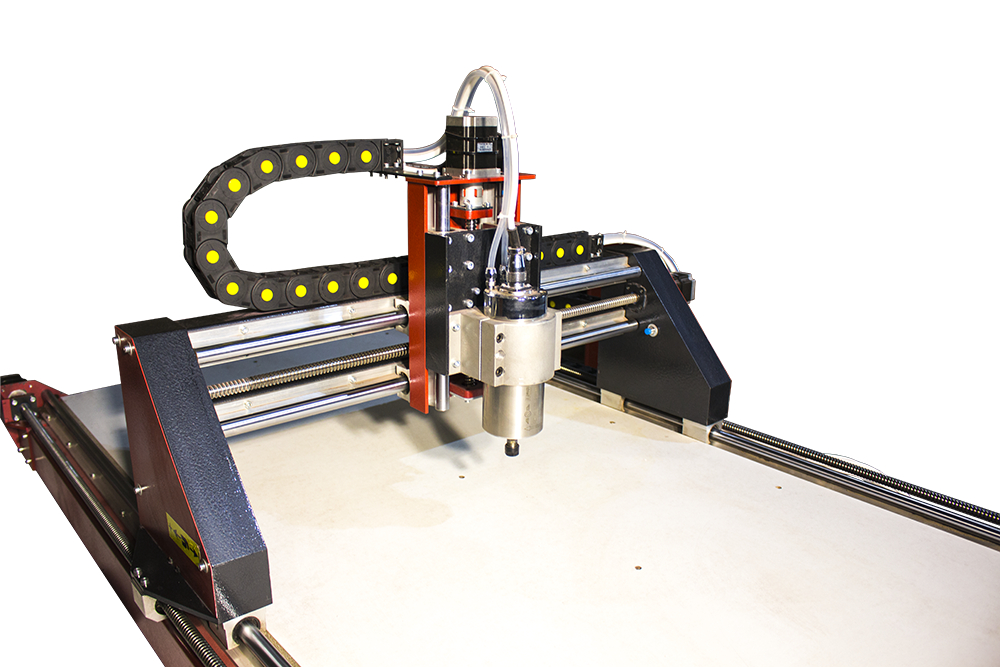

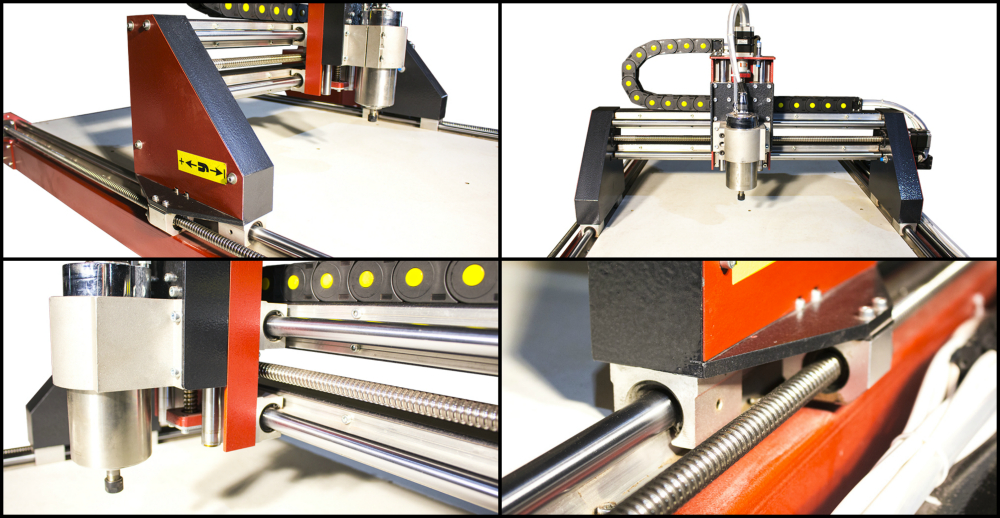

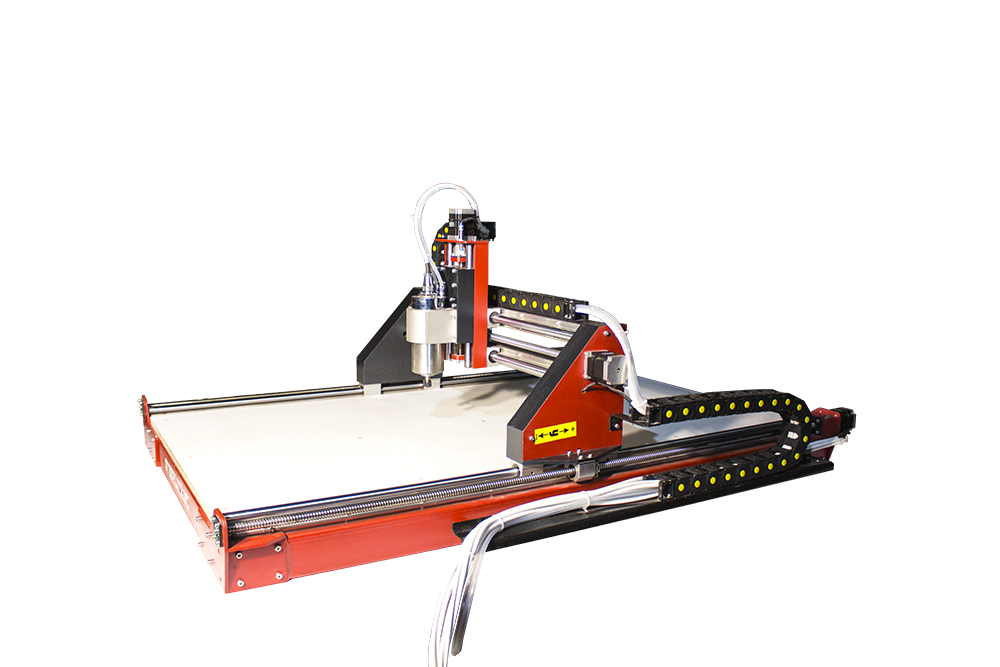

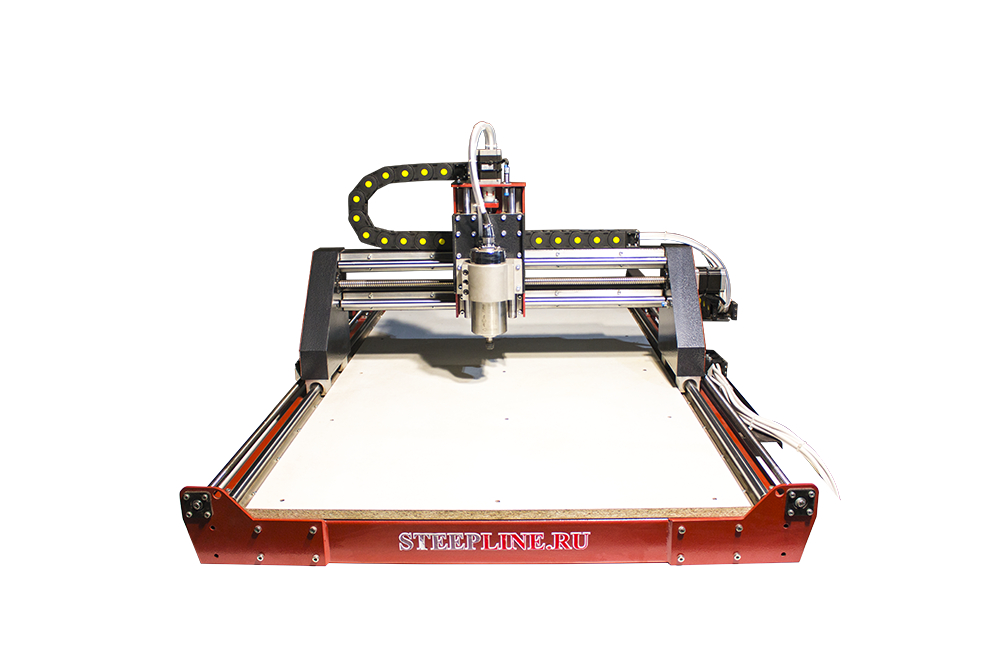

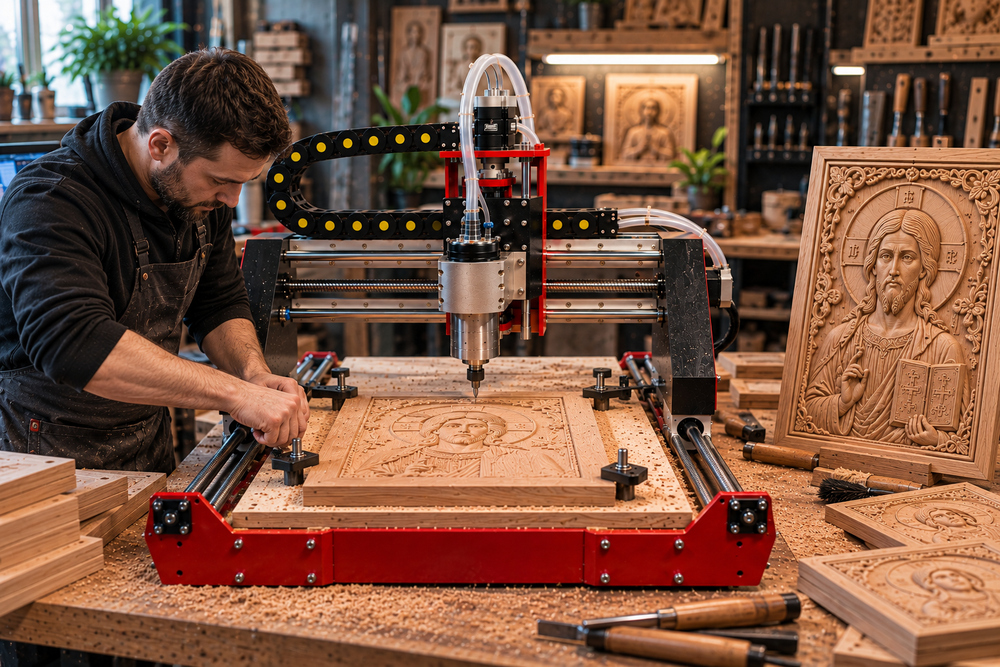

STEEPLINE 1200×1200 — профессиональный настольный фрезерный станок с ЧПУ с большим квадратным рабочим полем для мастерской, бизнеса и небольшого производства.

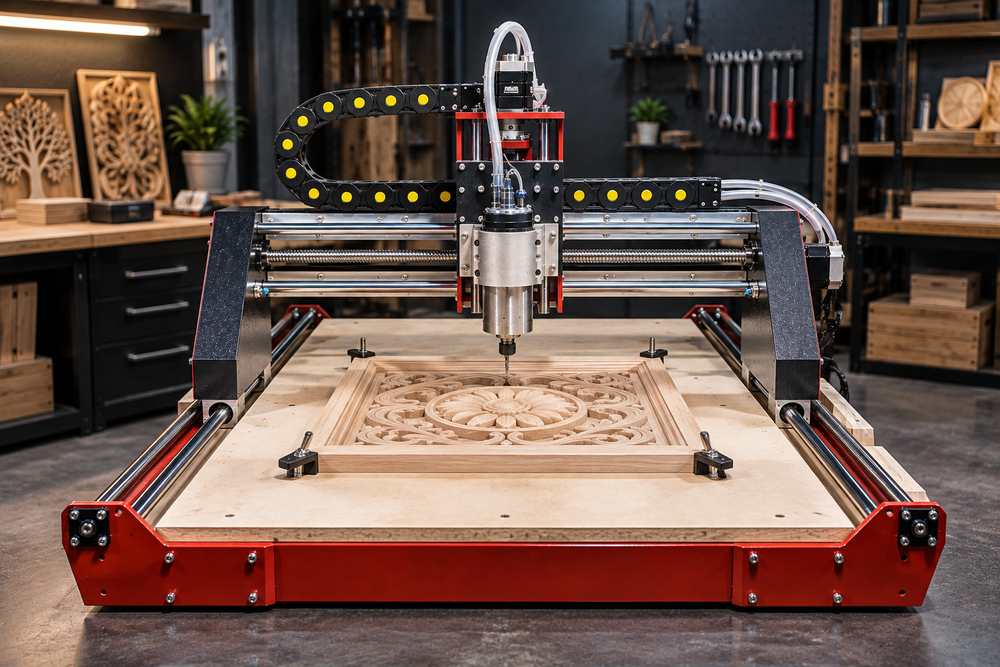

Рабочая зона 1200×1200 мм даёт 1,44 м² полезной площади и позволяет работать как с крупными заготовками, так и размещать на столе сразу несколько небольших деталей.
Если такое поле для ваших изделий избыточно, в этой же профессиональной настольной линейке есть более компактный STEEPLINE 900×600 и промежуточный по размеру STEEPLINE 1200×900.
Но размер рабочего поля — только одна часть станка.

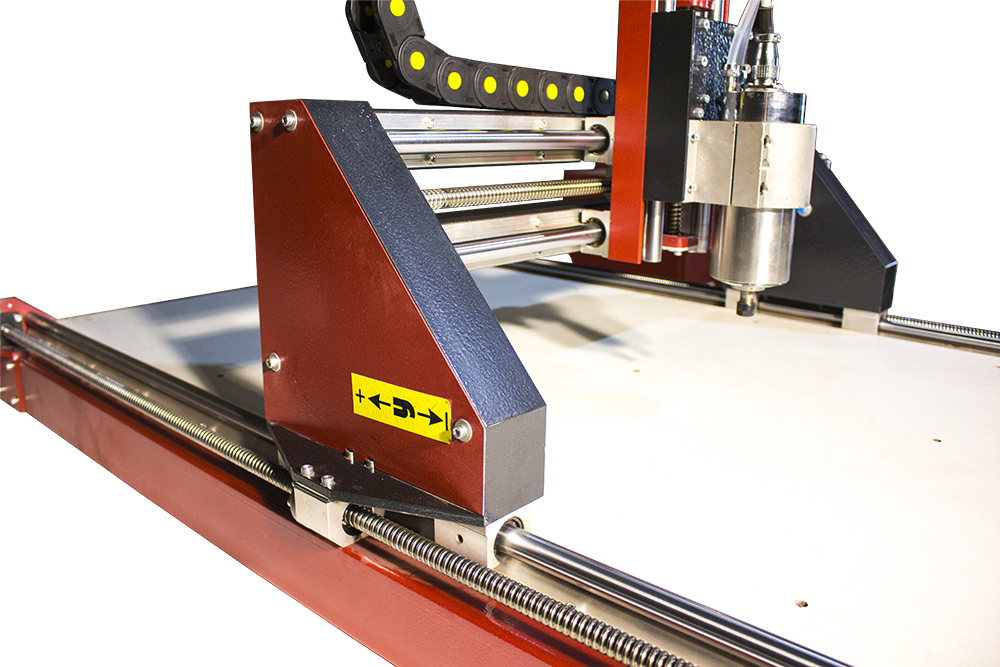

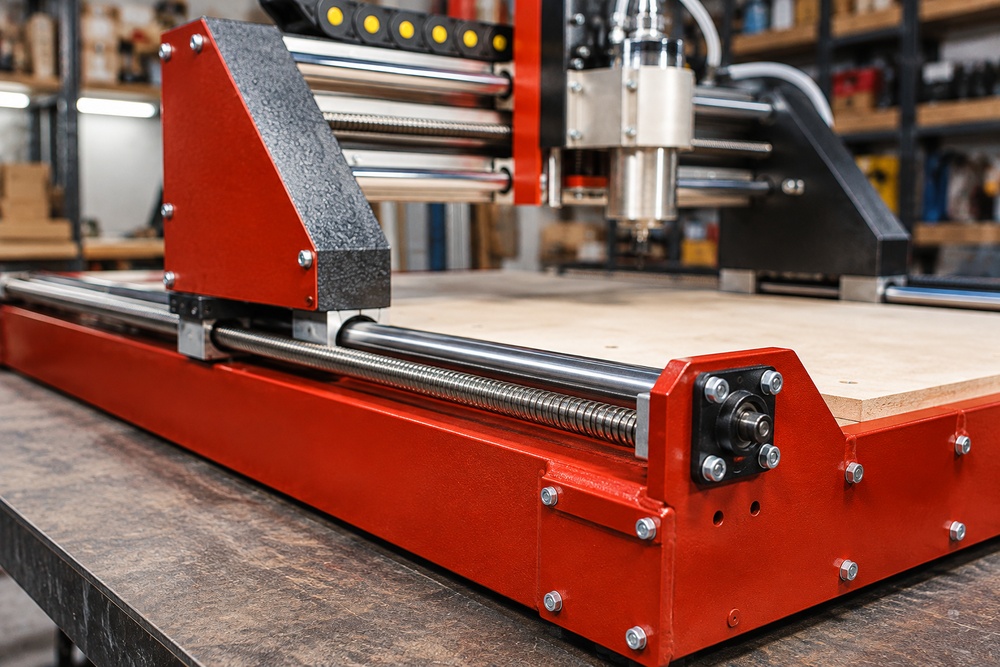

В основе STEEPLINE 1200×1200 находится сварная стальная конструкция. В несущей раме не используется алюминиевый конструкционный профиль, а перемещение осей построено на шарико-винтовых передачах без ременного привода.
Станок остаётся настольным по формату, но создавался как рабочее оборудование для регулярной эксплуатации, а не как облегчённый хоббийный ЧПУ.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 1200 × 1200 × 150 |
| Перемещение шпинделя по оси Z, мм | 150 |
| Тип передачи по осям X, Y | швп винты 20 с шагом 05 |
| Тип передачи по осям Z | швп винты 16 с шагом 5 |
| Тип направляющих | Цилиндрические рельсы SBR20 |
| Поверхность стола | ДСП |
| Тип электродвигателей перемещения | Шаговые двигателя 57HS8430D8 3А |
| Система смены инструмента | Ручная, фиксация гайкой |
| Система управления станком | inectra 4US |
| Тип драйверов | DM 556 |
| Тип блоков питания | NES-360-36 10А |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный LJ12A3-4-Z/BX |
| Максимальная скорость рабочего хода, м/мин | 0 - 2 |
| Максимальная скорость холостого хода, м/мин | 0 - 3.0 |
| Рабочие ускорения | До 300 мм/с2 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 1.5 |
| Тип цанги | ER11 |
| Диаметр хвостовика инструмента | До 7 мм |
| Тип станины | Сварная, листовой металл 6мм, 8мм. |
| Мощность приводов по всем осям | 3А |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | до 2.0 кВт |
| Вес (кг) | 230 |
| Габаритный размер станка (мм) ДхШхВ | 1800 × 1700 × 900 |
| Гарантия | 12 месяцев |

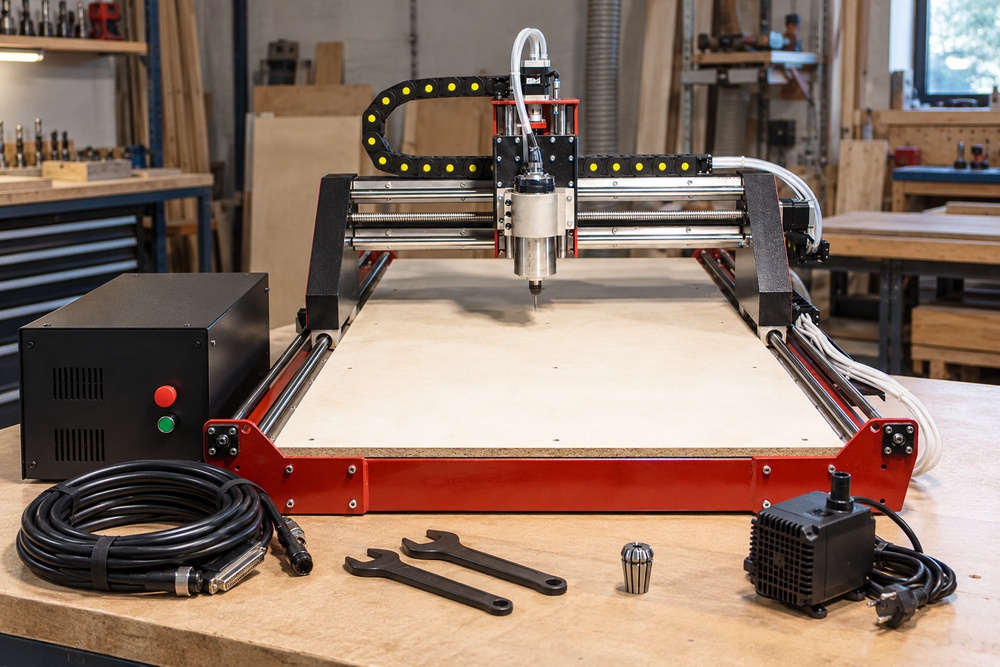

Базовая комплектация:
1 Станок.
2 Блок управления.
3 Цифровой носитель с инструкциями.
4 Кабель соединительный.
5 Помпа для охлаждения шпинделя.
6 Ключи для шпинделя.
7 Ссылка на скачивание бесплатных 3D моделей - 2000 шт.
8 В комплекте цанга под хвостовик 6 мм.
Главное отличие этой модели от младших настольных STEEPLINE — большое квадратное рабочее поле.
Оно удобно не только для обработки одной крупной детали. На столе можно разместить несколько заготовок, установить технологическую оснастку или использовать дополнительную площадь для серийного изготовления изделий.
Если длины 1200 мм достаточно, но полная ширина 1200 мм не требуется, стоит сравнить эту модель со станком с ЧПУ STEEPLINE 1200×900.
1200×1200 имеет смысл выбирать тогда, когда дополнительная площадь действительно будет использоваться в работе.

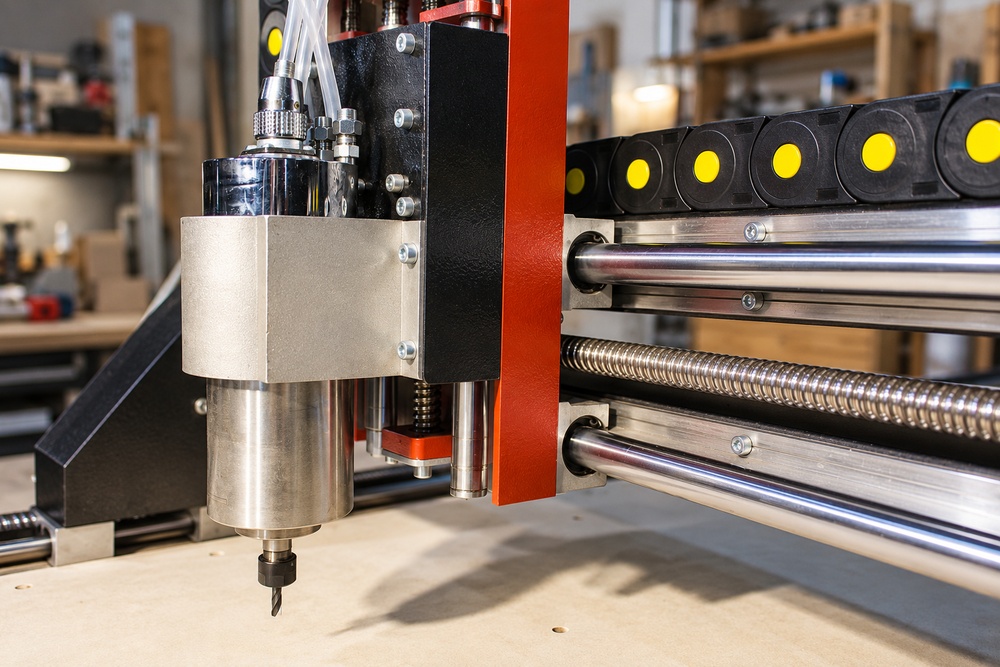

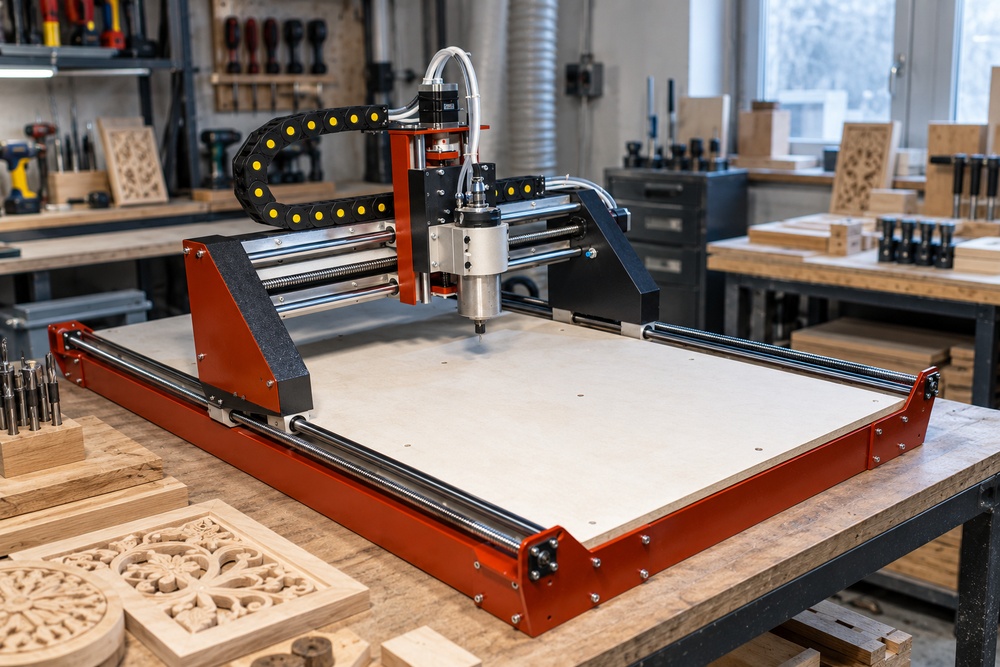

Увеличенное рабочее поле требует соответствующей механической основы.
Поэтому STEEPLINE 1200×1200 построен на сварной стальной конструкции. Несущая рама не собирается из алюминиевого конструкционного профиля.
Для профессионального станка важен не только размер стола. Важно, на какой конструкции установлены стол, портал и механика.

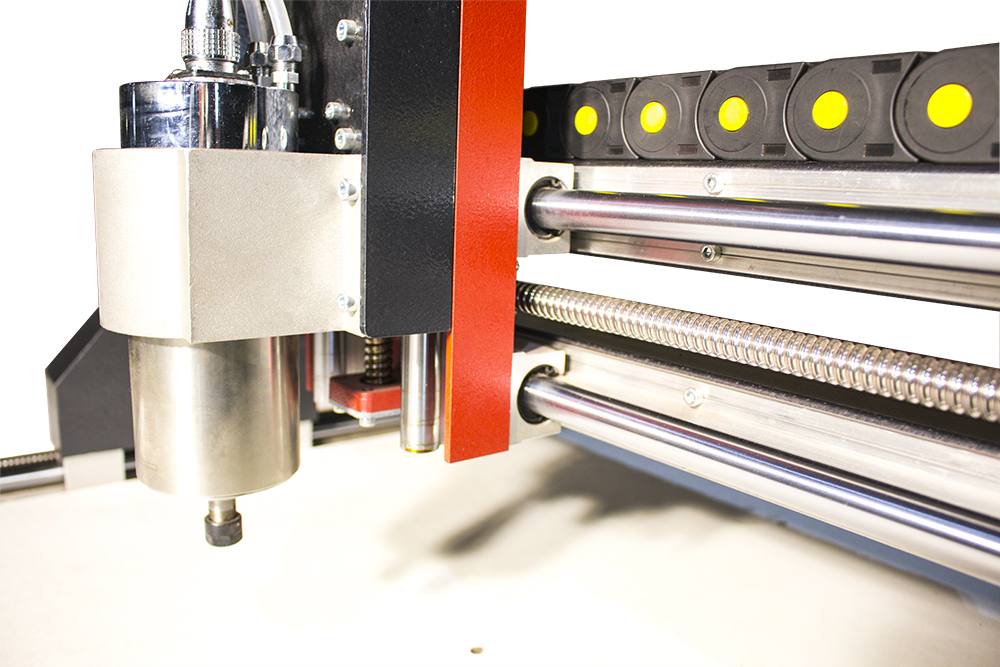

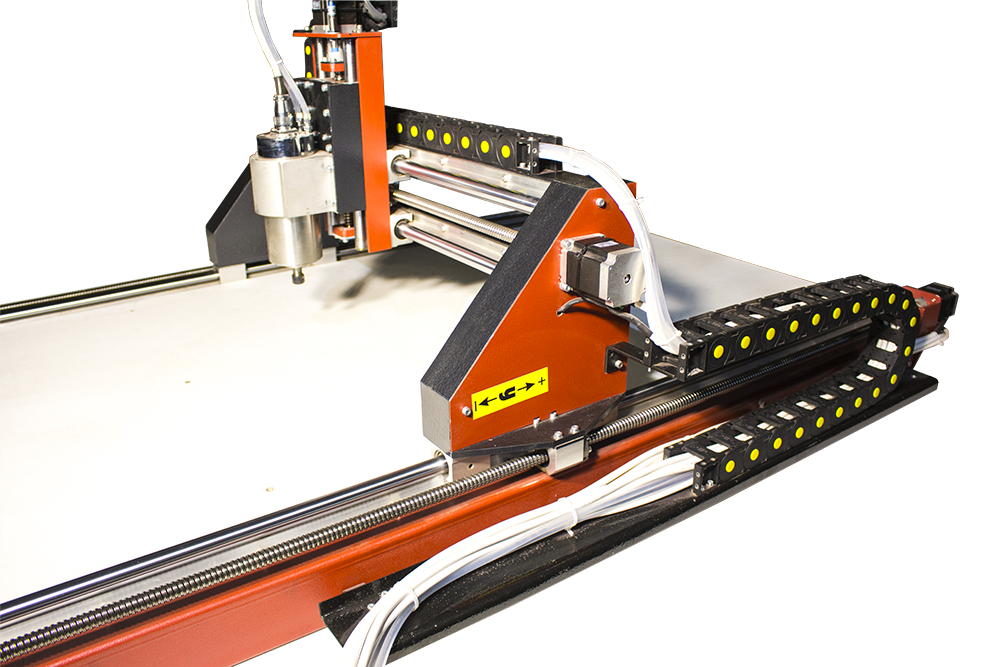

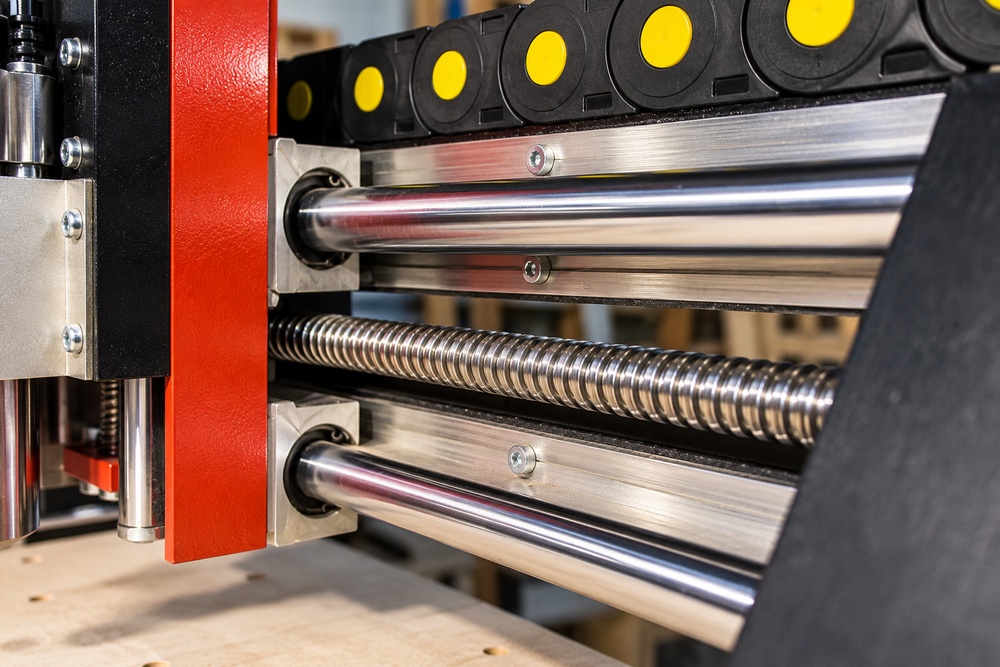

Для перемещения по X и Y используются шарико-винтовые передачи 2005 — винт диаметром 20 мм с шагом 5 мм.
По оси Z используется ШВП 1605.
Ременных передач между двигателями и механикой осей нет.
При сравнении станков ЧПУ 1200×1200 стоит смотреть не только на размеры рабочего поля, но и на механику, которая отвечает за движение портала и инструмента.

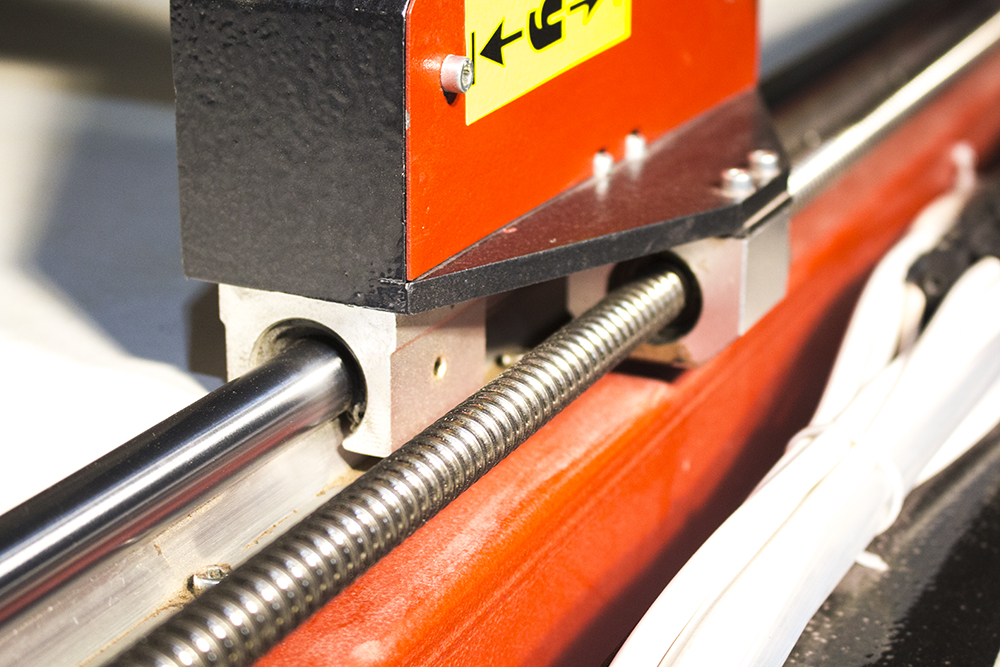

В базовой версии установлены цилиндрические направляющие SBR20.
Вместе со стальной конструкцией и шарико-винтовыми передачами они образуют механическую основу станка.

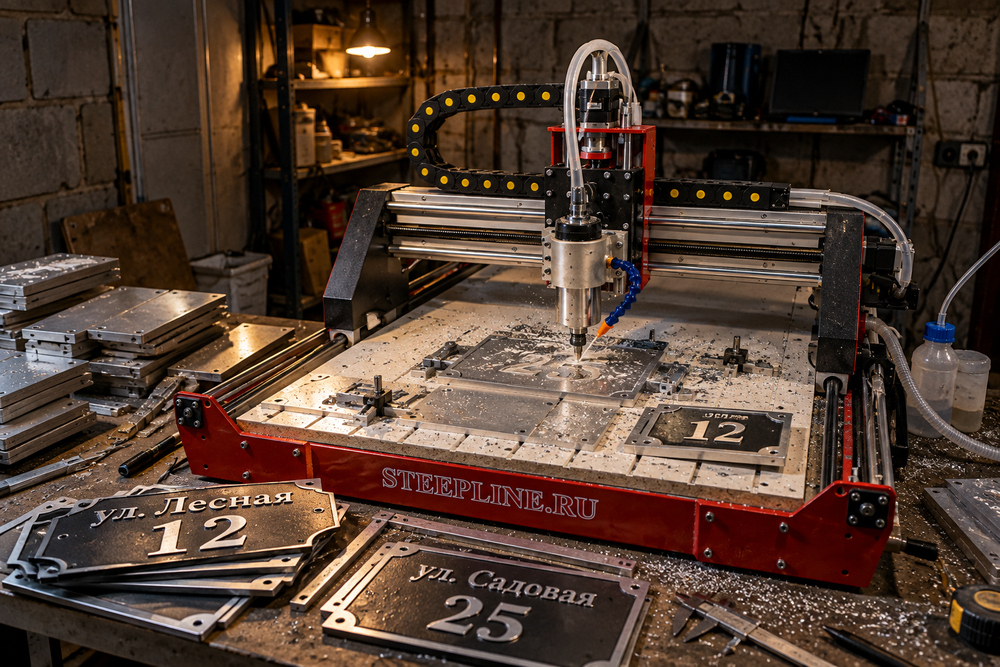

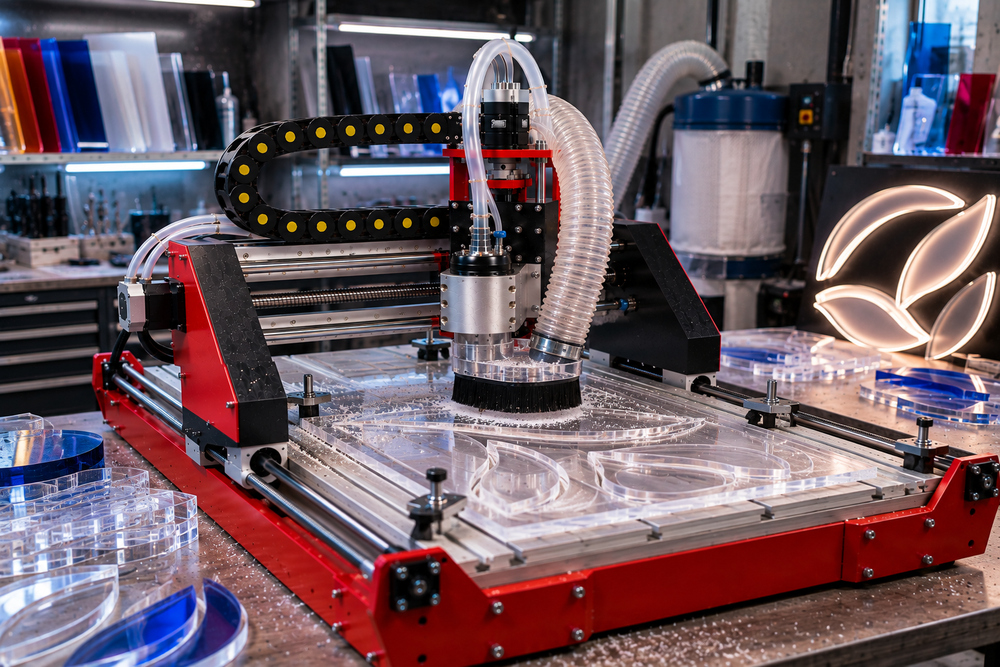

Базовый шпиндель мощностью 1,5 кВт рассчитан на большое количество стандартных задач по дереву, фанере, МДФ, пластику, акрилу и другим подходящим материалам.
Результат зависит не только от мощности шпинделя, но и от выбранного инструмента, подачи, оборотов, глубины прохода и способа крепления детали.
При необходимости доступен шпиндель увеличенной мощности.

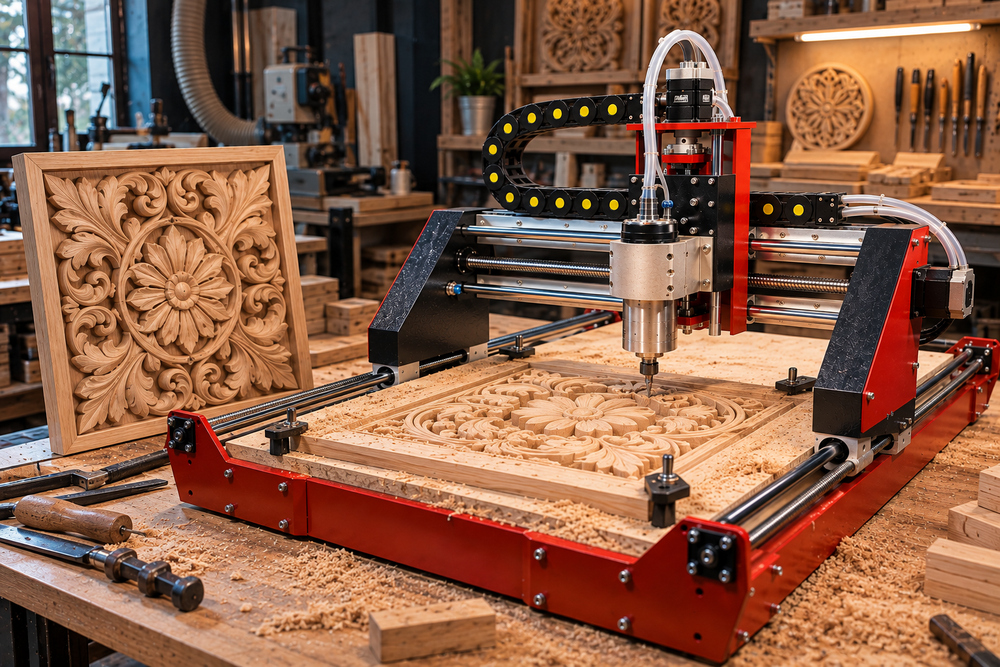

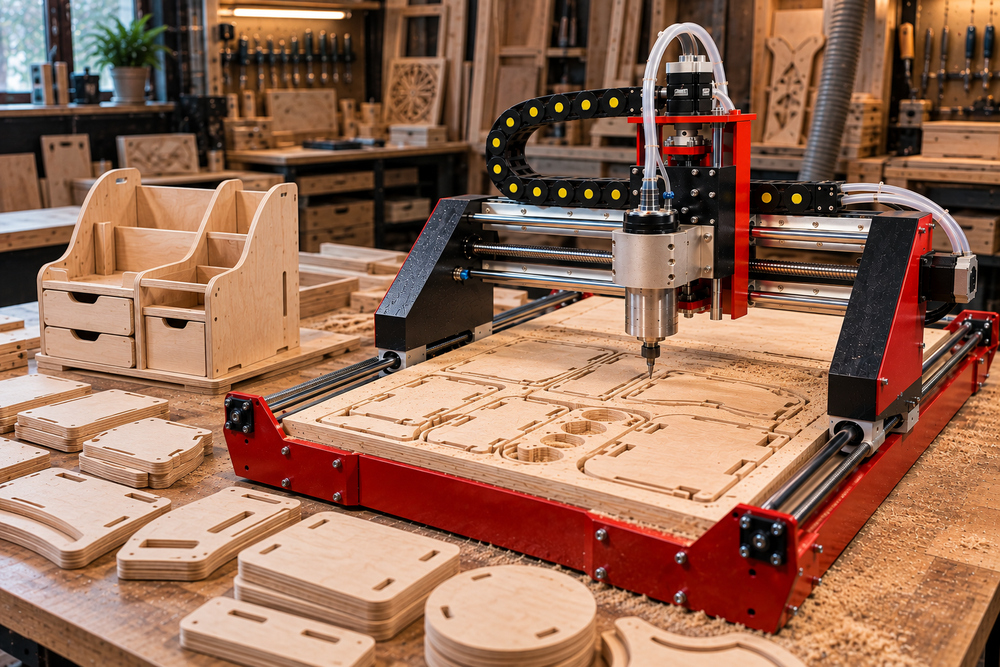

Большое рабочее поле полезно даже тогда, когда само изделие значительно меньше 1200×1200 мм.
Например, на столе можно разместить несколько одинаковых заготовок и последовательно обработать их по одной управляющей программе.
Рабочую площадь можно использовать для:
Несмотря на увеличенное рабочее поле и стальную конструкцию, STEEPLINE 1200×1200 работает от однофазной сети 220 В.
Это удобно для мастерских и небольших производств, где нет необходимости подключать отдельную промышленную трёхфазную сеть только ради станка.
Электросеть и проводка должны соответствовать фактической нагрузке оборудования.
Одинаковое рабочее поле ещё не означает одинаковый класс оборудования.
При сравнении смотрите:
Рабочее поле говорит о размере доступной зоны обработки. Конструкция и механика говорят о самом станке.
Если 1200×1200 для ваших изделий слишком много, сравните характеристики с настольным ЧПУ 900×600 или настольным ЧПУ 1200×900.
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект STEEPLINE DESK 1200×1200
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации

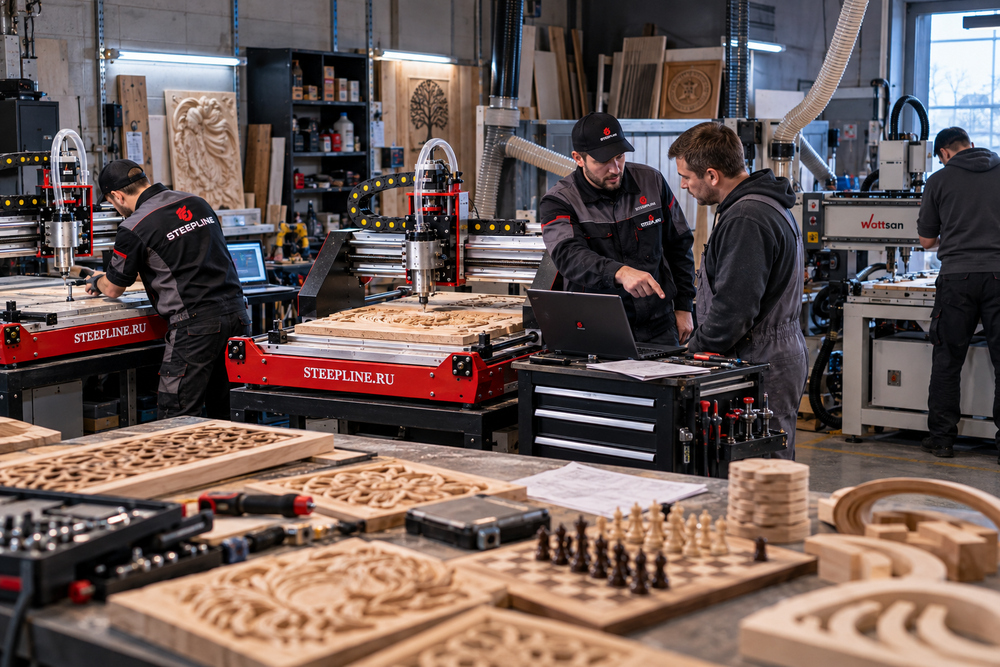

✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 1200 × 1200 × 150, силовой узел, приводы, управление и опции для STEEPLINE DESK 1200×1200 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 1200 × 1200 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 1200 × 1200 × 150.

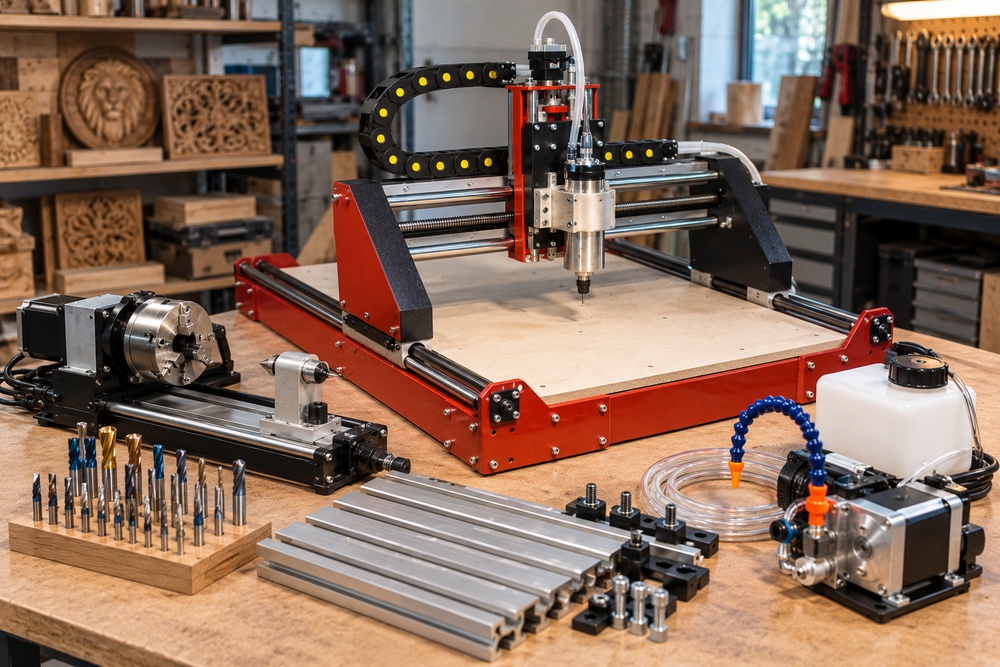

Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.

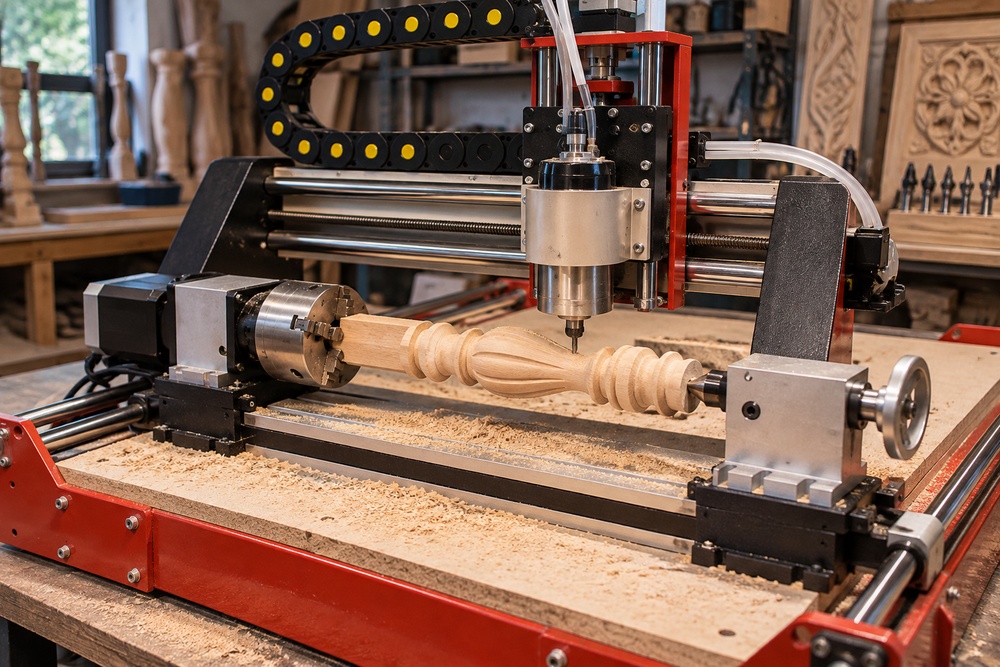

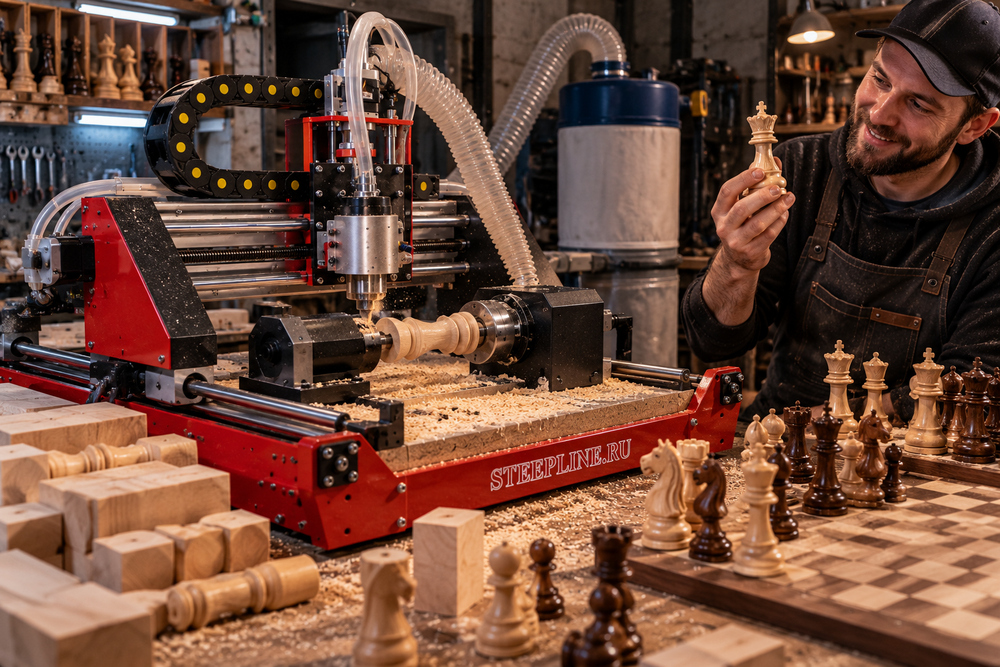

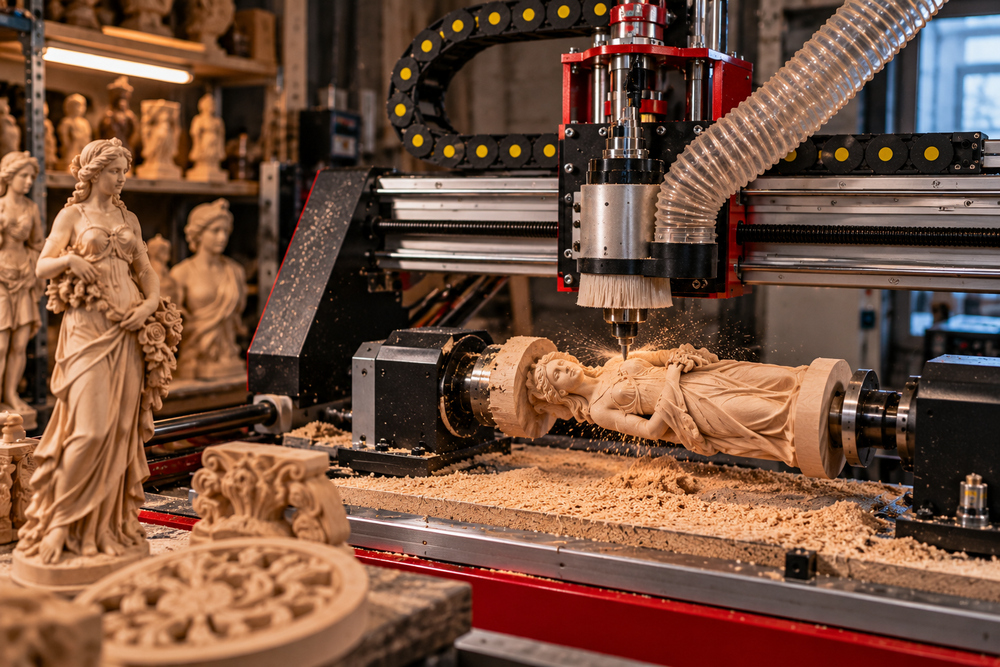

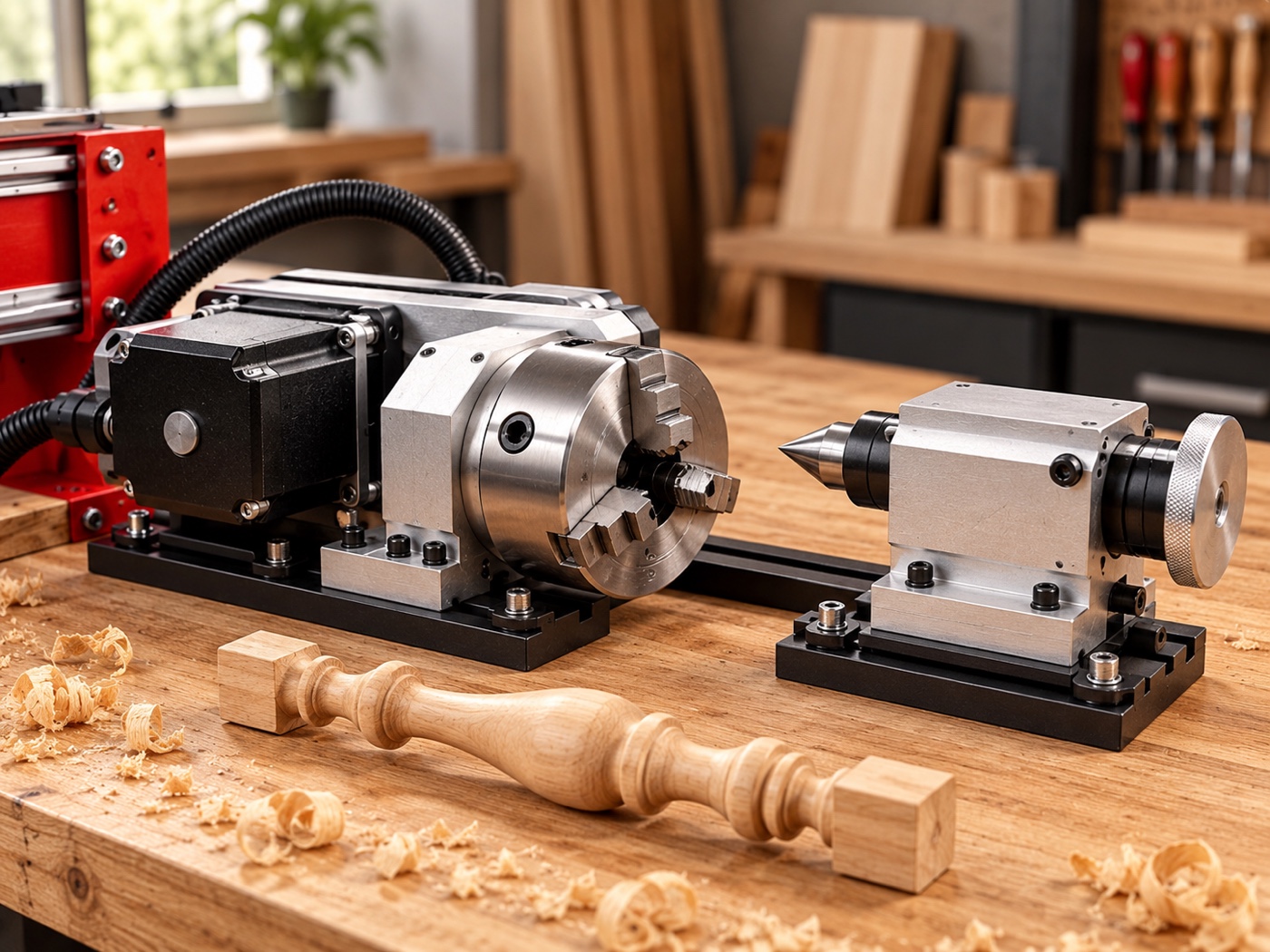

Опция STEEPLINEПозволяет обрабатывать заготовку с вращением вокруг своей оси. Используется для изготовления балясин, мебельных ножек, колонн, рукояток, шахматных фигур, статуэток и других цилиндрических изделий.

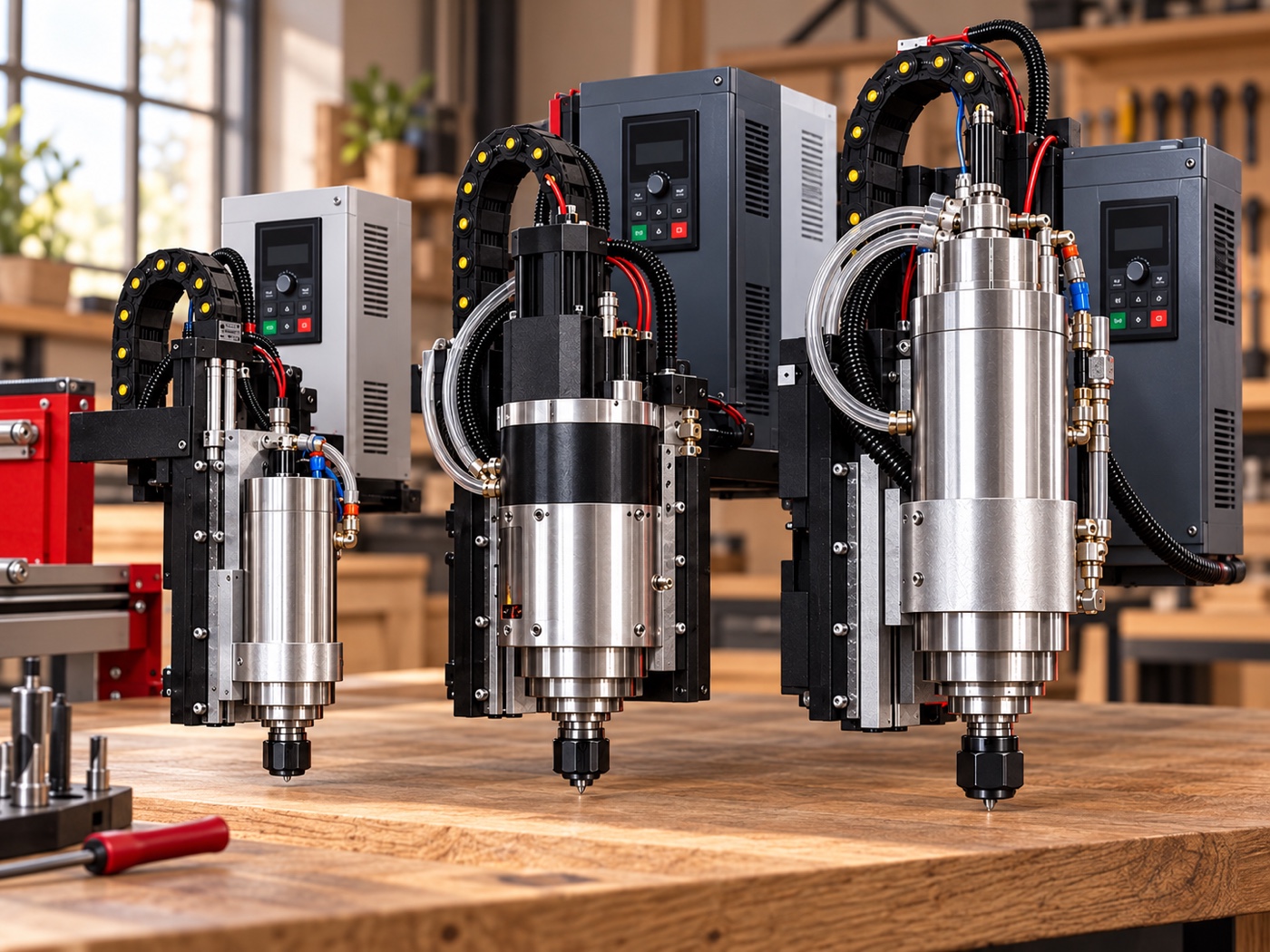

Опция STEEPLINEБолее мощная альтернатива базовому шпинделю 1,5 кВт. Даёт дополнительный запас мощности при использовании более крупного инструмента и требовательных режимов обработки.
Опция STEEPLINEУстанавливаются вместо базовых цилиндрических направляющих SBR20. Повышают жёсткость механической системы и подходят для повышенных нагрузок и более требовательных режимов обработки.

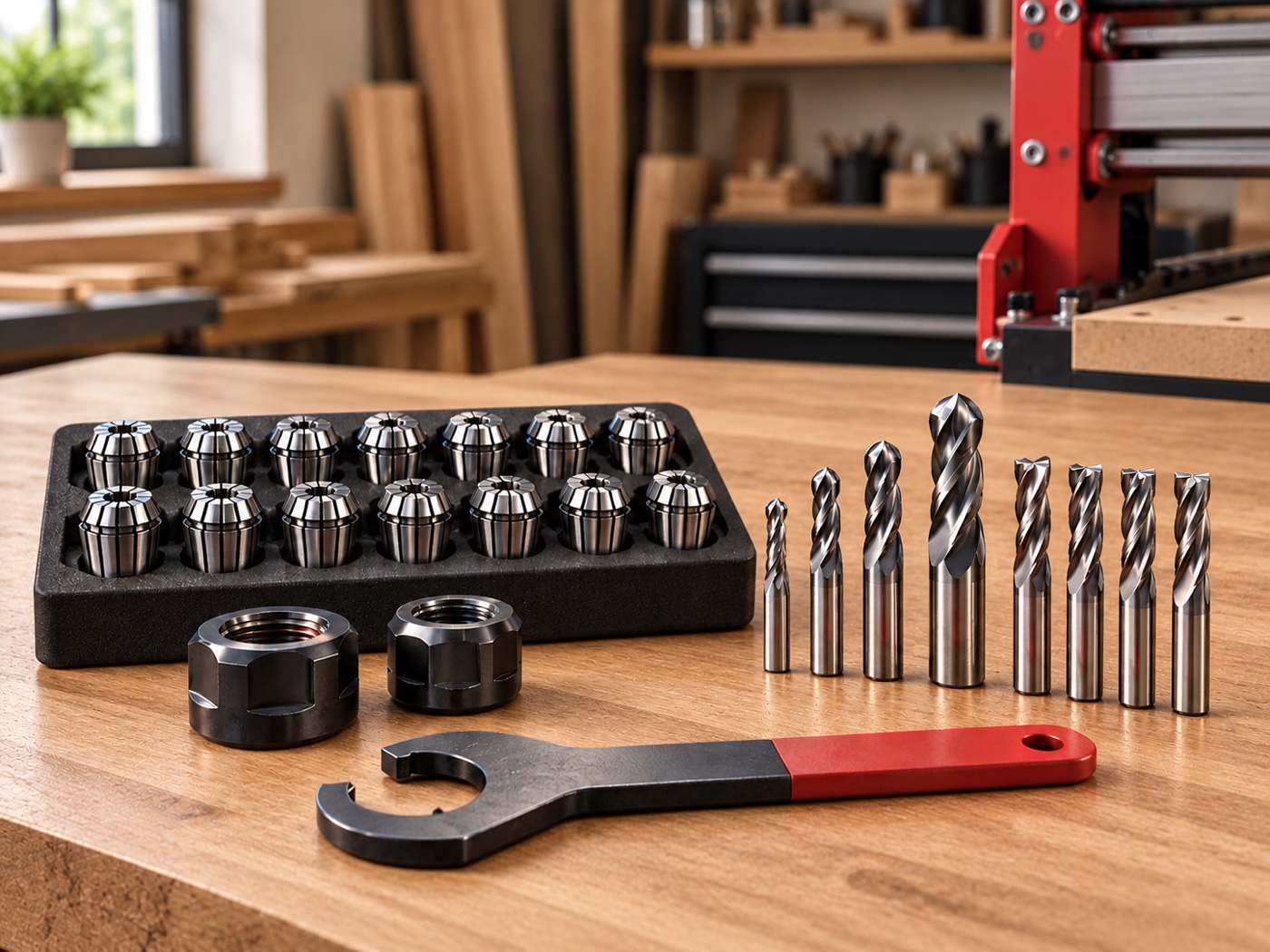

Опция STEEPLINEСтартовый комплект для раскроя, черновой обработки и 3D-фрезеровки. В комплект входят 5 фрез для 3D-рельефов — R0,25, R0,5, R0,75, R1,0 и R1,5 — и 4 концевые фрезы диаметром 6 мм.

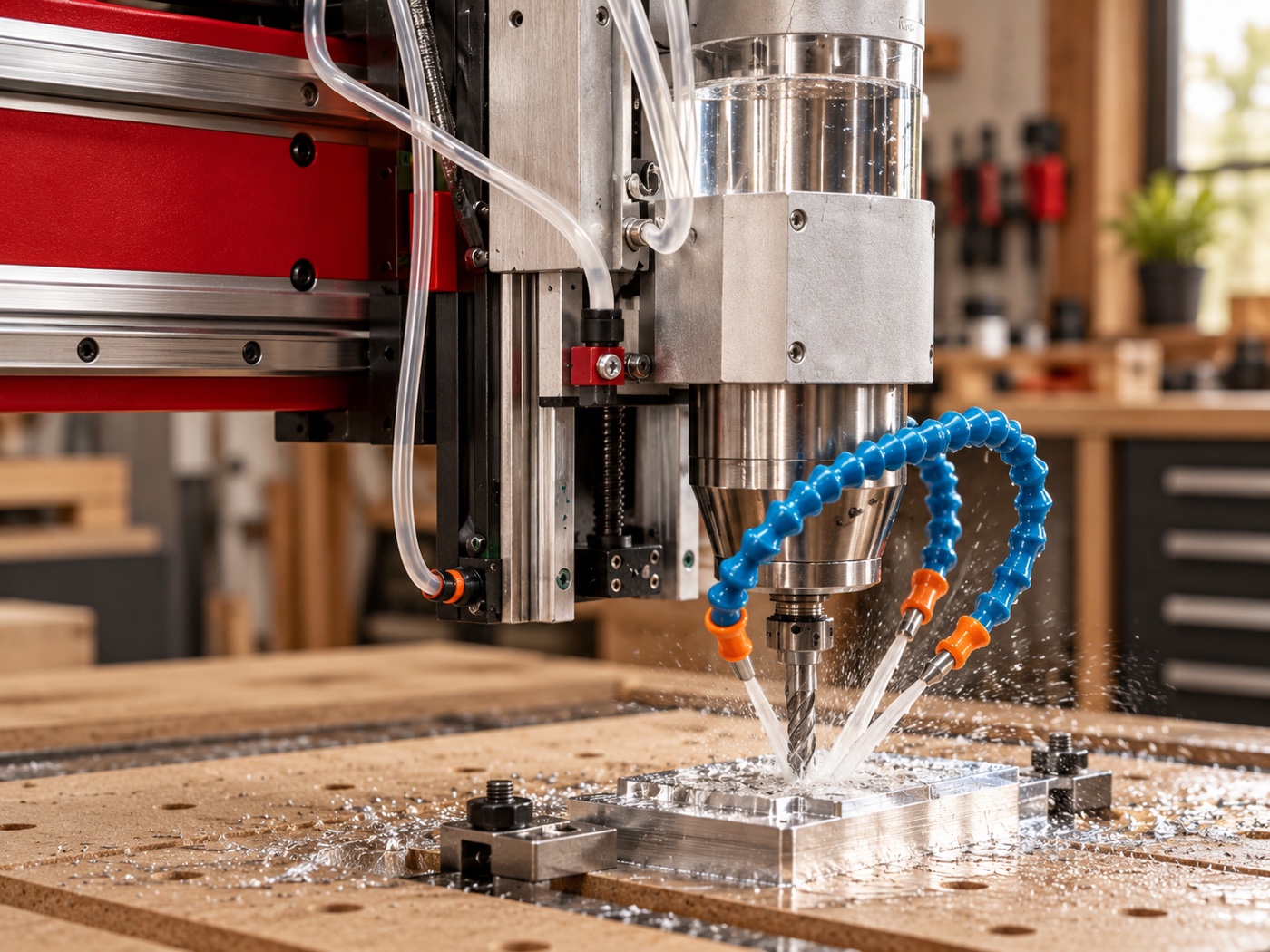

Опция STEEPLINEПодаёт смазочно-охлаждающую жидкость в зону обработки. Помогает отводить тепло от инструмента и заготовки. Особенно актуальна при обработке алюминия.

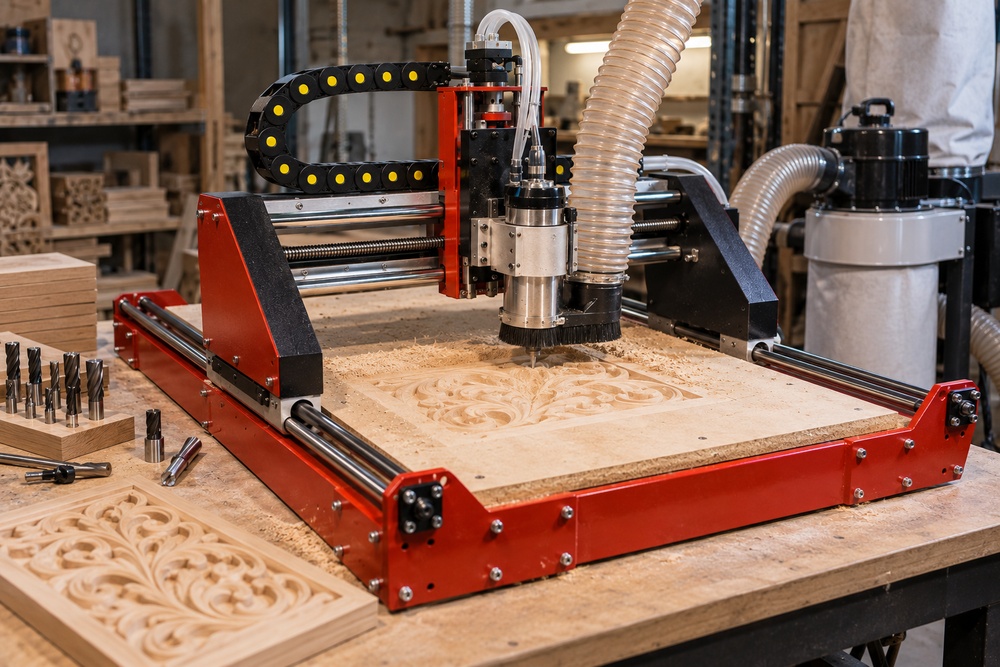

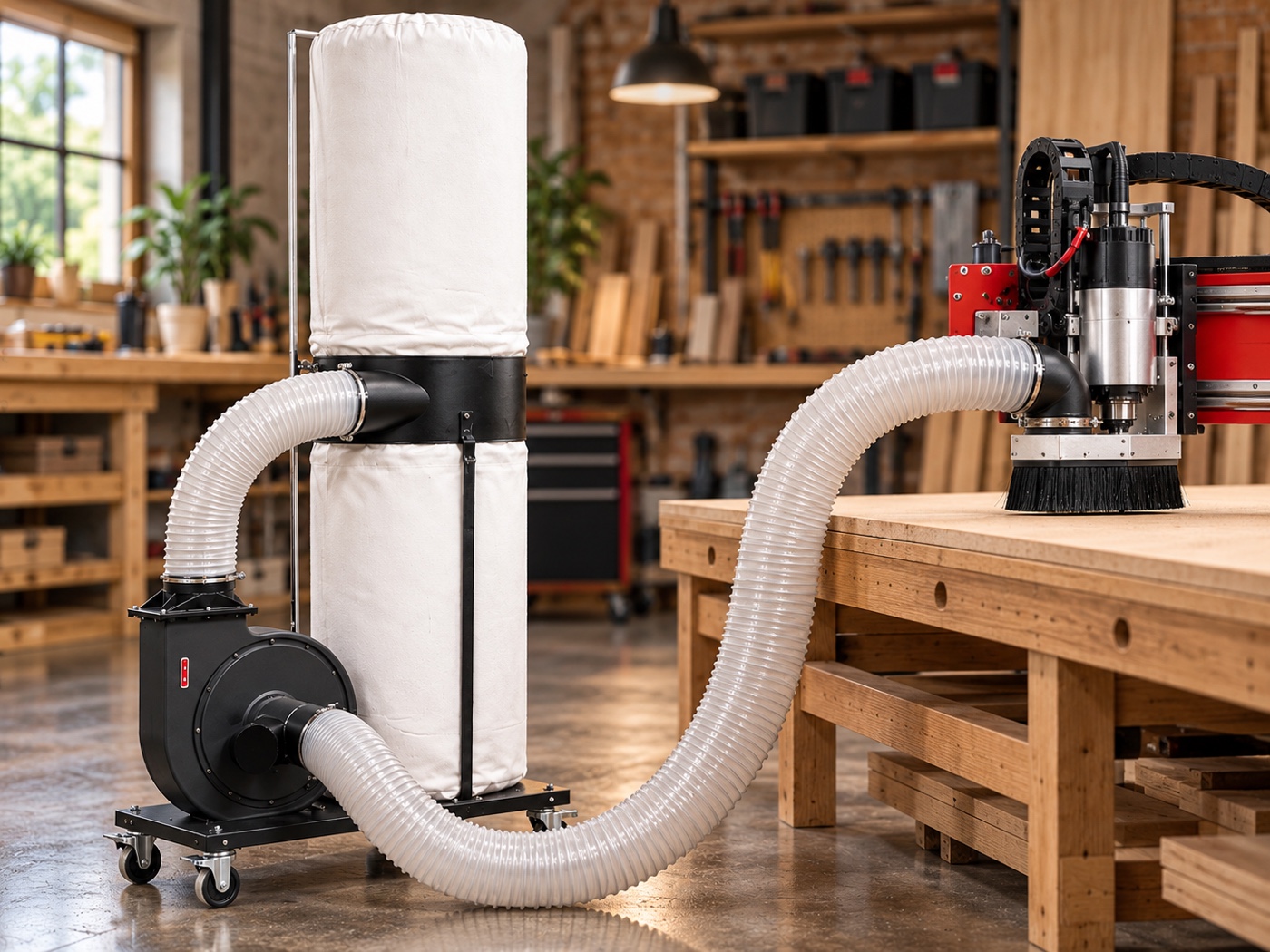

Опция STEEPLINEУдаляет пыль и стружку из рабочей зоны. Особенно полезна при регулярной фрезеровке дерева, фанеры и МДФ.

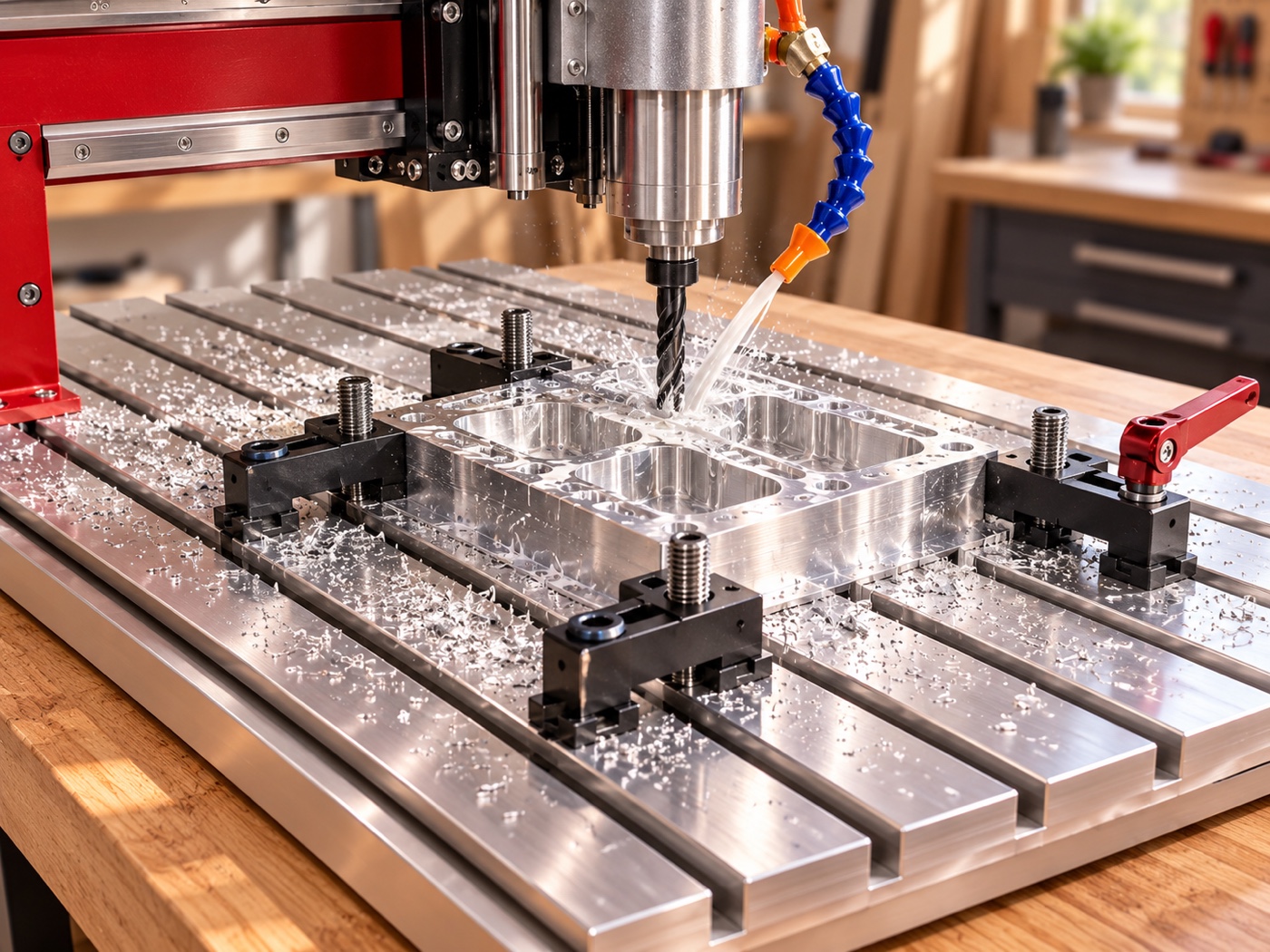

Опция STEEPLINEИспользуется для крепления заготовок, упоров и технологической оснастки. На поле 1200×1200 мм Т-пазы дают возможность использовать разные схемы фиксации деталей.

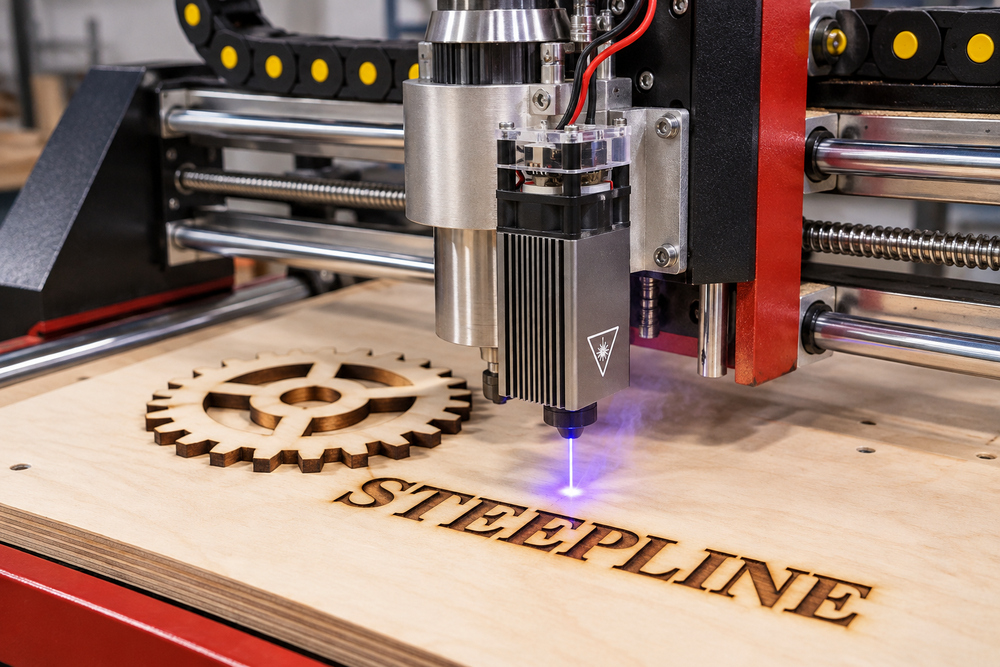

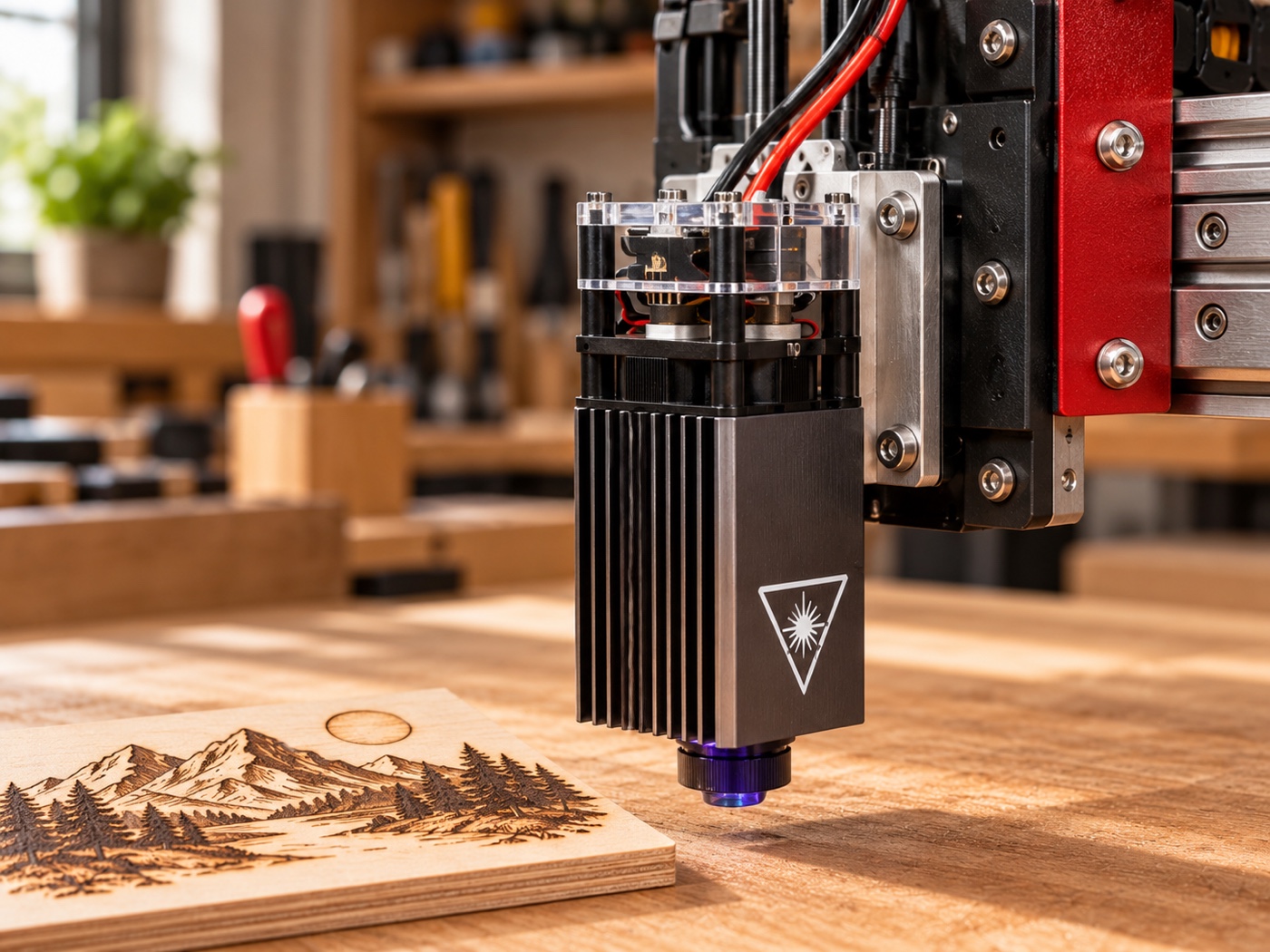

Опция STEEPLINEДобавляет возможность лазерной гравировки и маркировки подходящих материалов. Возможности резки зависят от мощности модуля, материала и его толщины.
Сначала определите изделие, материал и количество деталей. Затем инженер проверит, какие узлы действительно сокращают переналадку, улучшают качество или открывают новую операцию. Для STEEPLINE DESK 1200×1200 не рекомендуется добавлять оборудование только «на будущее» без понимания технологической задачи.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Для настольной промышленной модели проверяются прочность основания, маршрут заноса, питание, аспирация и место для шкафа управления.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
