Габарит обработки по координатам модели
STEEPLINE DESK 1200×900 — фрезерный станок с ЧПУ с рабочей зоной 1200 × 900 × 150 мм для мастерской с разными заказами и более длинными заготовками. Он подходит для дерева, фанеры, МДФ, совместимых пластиков и композитов при правильно выбранных фрезах, режимах и удалении стружки.
Модель выбирают для таких изделий, как вывески, мебельные элементы, панели, формы и серийные детали. Её практическое преимущество: даёт больше свободы раскладки, сохраняя компактный формат оборудования. Перед покупкой нужно сверить максимальную заготовку, крепление, высоту детали, точность, объём смены и место установки.
| Задача | Что получает мастерская |
|---|---|
| Перейти от ручной обработки к ЧПУ | Повторяемая траектория, меньше зависимости от ручной разметки и возможность сохранять программы. |
| Выпускать разные изделия | Смена инструмента и программы позволяет переходить между раскроем, гравировкой, карманами и рельефом. |
| Считать загрузку | По чертежу можно оценить время цикла, раскладку и реальную производительность до заказа. |
| Параметр | Что он означает для покупателя |
|---|---|
| Рабочая зона 1200 × 900 × 150 мм | Размер детали проверяют вместе с припуском, прижимами и безопасным выходом инструмента. |
| Ход Z: 150 мм | Фактическая высота заготовки зависит также от длины фрезы, вылета и способа крепления. |
| Шпиндель 1500 Вт, водяное охлаждение | Материал и съём определяют вместе с цангой, фрезой и требуемым качеством кромки. |
| Цилиндрические рельсы; передача ШВП 2005 | Механику оценивают в связке со скоростью, массой портала и характером ежедневной загрузки. |
| Габариты 1800х1400х900; масса 210 кг | Заранее проверьте дверные проёмы, разгрузку, основание, проходы и доступ для обслуживания. |
Не выбирайте станок только по внешним габаритам или мощности шпинделя. Пришлите чертёж, материал, размеры заготовки, глубину обработки и количество деталей за смену. Инженер проверит размещение, инструмент, крепление, время цикла и предложит комплектацию без дублирующих узлов.
Да, если ваши изделия укладываются в рабочую зону, а загрузка подтверждена ассортиментом и расчётом цикла. Обучение оператора и подготовка технологии остаются обязательными.
Возможность зависит от конкретного сплава, инструмента, жёсткости крепления, подачи СОЖ и режимов. До заказа такую задачу нужно проверить отдельно по детали.
Для подготовки управляющей программы нужен подходящий CAM-процесс, а для управления — совместимая система. Состав поставки фиксируется в спецификации.
Какой ЧПУ купить для малого бизнесаСравнение моделей по изделиям и бюджету.Читать статью в новой вкладке
Фрезерный ЧПУ для бизнесаПоле, загрузка и комплектация.Читать статью в новой вкладке
Как выбрать рабочее полеЗаготовка, крепление и технологический запас.Читать статью в новой вкладке
Специалист сопоставит изделие с зоной 1200 × 900 × 150 мм, рассчитает оснащение и объяснит ограничения до оформления заказа.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: ШВП 2005. Направляющие: Цилиндрические рельсы. Эти узлы определяют траекторию и повторяемость движения.
Система inectra 4US выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.

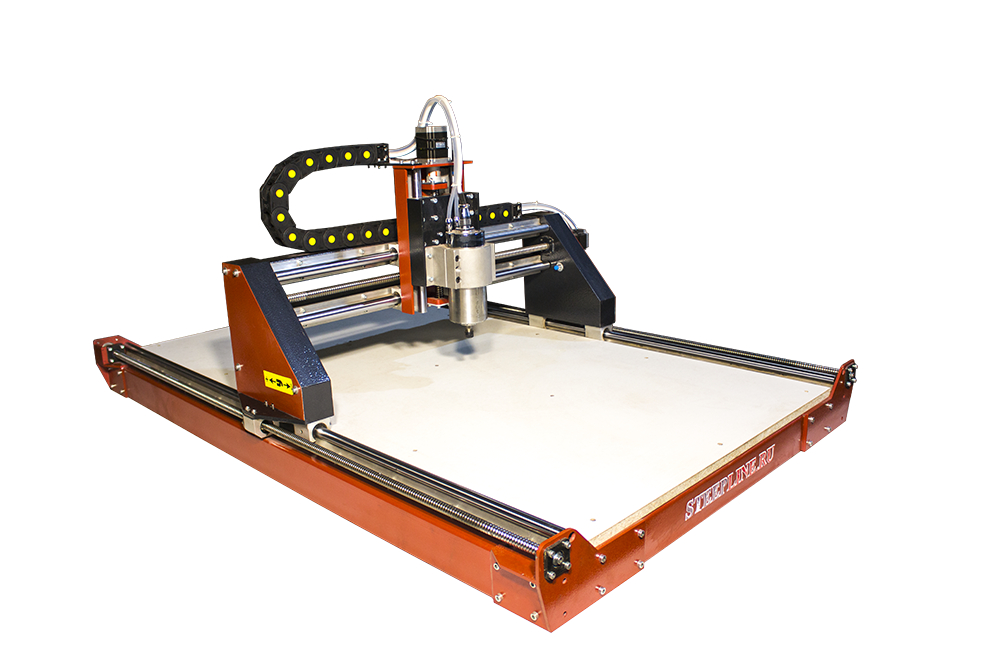

STEEPLINE 1200×900 — профессиональный настольный фрезерный станок с ЧПУ с увеличенным рабочим полем для бизнеса, мастерской и небольшого производства.
Главное здесь не только размер рабочей зоны. В основе станка — полностью стальная сварная конструкция. Несущая рама не собирается из алюминиевого конструкционного профиля, а в приводах осей не используются ременные передачи.
Перемещение построено на шарико-винтовых передачах, установлены цилиндрические направляющие SBR20 и шаговые двигатели.
За счёт рабочего поля 1200×900 мм на станке можно размещать более крупные заготовки, чем на STEEPLINE 900×600, или использовать дополнительную площадь для одновременной обработки нескольких небольших деталей.
При этом STEEPLINE 1200×900 остаётся настольным по формату, но по конструкции создавался не как хоббийный ЧПУ, а как рабочий станок для регулярного производства.
| Наименование | Характеристики |
|---|---|
| Рабочее поле по осям X × Y, мм | 1200 × 900 |
| Перемещение по оси Z, мм | 150 |
| Тип передачи по осям X, Y | швп винты 20 с шагом 05 |
| Тип передачи по оси Z | швп винты 16 с шагом 5 |
| Тип направляющих | Цилиндрические направляющие SBR20 |
| Поверхность рабочего стола | ДСП, жертвенный стол |
| Двигатели перемещения | Шаговые двигателя 57HS8430D8 3А |
| Привод осей | Прямой винтовой привод, без ременных передач |
| Система смены инструмента | Ручная, фиксация инструмента цанговой гайкой |
| Система управления | Inectra 4US |
| Драйверы шаговых двигателей | DM556 |
| Блоки питания | NES-360-36, 10 А |
| Датчик длины инструмента | Есть |
| Датчики базирования станка | Индуктивные LJ12A3-4-Z/BX |
| Максимальная скорость рабочего хода, м/мин | До 2 |
| Максимальная скорость холостого хода, м/мин | До 3 |
| Рабочее ускорение, мм/с² | До 300 |
| Частота вращения шпинделя, об/мин | 0–24 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип цанги | ER11 |
| Максимальный диаметр хвостовика инструмента, мм | До 7 |
| Конструкция станины | Сварная стальная, листовой металл толщиной 6 и 8 мм |
| Номинальный ток двигателей осей | 4А |
| Напряжение питания, В | 220 |
| Частота сети, Гц | 50 |
| Потребляемая мощность | До 2,0 кВт |
| Масса станка, кг | 210 |
| Габариты станка (Д × Ш × В), мм | 1800х1400х900 |
| Гарантия | 12 месяцев |
Покупая фрезерный станок с ЧПУ 1200×900, легко сосредоточиться только на размере рабочего поля, мощности шпинделя и цене.
Но эти цифры ещё не показывают, как устроен сам станок.
Для оборудования, которое планируется регулярно использовать в бизнесе, имеет значение вся механическая основа: станина, привод осей, направляющие, двигатели и электроника.
Основа STEEPLINE 1200×900 изготовлена из стали. В конструкции используются стальные листы толщиной 6 и 8 мм.
Это особенно важно для модели с увеличенным рабочим полем: при размере 1200×900 мм конструкция должна сохранять необходимую жёсткость по всей рабочей зоне.
Мы не собираем несущую раму STEEPLINE 1200×900 из алюминиевого конструкционного профиля.
Это не означает, что алюминиевые станки плохие. У лёгких машин есть свои задачи: хобби, обучение, периодические работы.
STEEPLINE создавался для другого сценария — регулярной работы в мастерской и выполнения коммерческих заказов.
Перемещение X, Y и Z построено на шарико-винтовых передачах.
Ременных передач в приводах осей нет.
Вращение шагового двигателя через винтовую передачу преобразуется в линейное перемещение соответствующей оси.
Для покупателя здесь важен простой момент: при сравнении двух станков ЧПУ 1200×900 нужно смотреть не только на размер поля, но и на то, какая механика непосредственно перемещает портал и шпиндель.
В базовой конструкции используются цилиндрические направляющие SBR20 диаметром 20 мм.
Вместе со стальной станиной и винтовыми передачами они образуют механическую основу STEEPLINE 1200×900.
За движение осей отвечают шаговые двигатели, работающие через отдельные драйверы.
Здесь снова важно отличие конструкции: двигатель работает с винтовой механикой оси, а не передаёт движение через ременную передачу.
Конкретные модели двигателей, ток и установленные драйверы указаны в таблице технических характеристик выше.
В базовой комплектации STEEPLINE 1200×900 установлен шпиндель мощностью 1,5 кВт с частотой вращения до 24 000 об/мин.
Используется цанговый патрон ER11.
Такая конфигурация рассчитана на большое количество типовых задач:
Результат обработки зависит не только от мощности шпинделя. Значение имеют материал, фреза, глубина прохода, подача, обороты, крепление заготовки и выбранный режим работы.
Для задач, где требуется другой запас мощности, станок можно заказать с более мощным шпинделем.
В конструкции предусмотрен датчик длины инструмента.
Для определения базовых положений станка используются индуктивные датчики.
Это элементы, которыми оператор пользуется в реальной ежедневной работе, поэтому они предусмотрены уже в конструкции оборудования.
1200×900 мм — это уже заметно больше пространства для работы, чем 900×600 мм.
Причём преимущество большего поля проявляется не только тогда, когда нужно изготовить одну крупную деталь.
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект STEEPLINE DESK 1200×900
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 1200 × 900 × 150, силовой узел, приводы, управление и опции для STEEPLINE DESK 1200×900 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 1200 × 900 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 1200 × 900 × 150.
Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.
Опция STEEPLINEДобавляет возможность обработки заготовки с вращением вокруг своей оси. Используется для изготовления балясин, мебельных ножек, декоративных колонн, рукояток, шахматных фигур, статуэток и других цилиндрических или объёмных изделий.
Опция STEEPLINEБолее мощная альтернатива базовому шпинделю 1,5 кВт. Даёт дополнительный запас мощности при работе с крупным инструментом и более требовательными режимами обработки. Может быть полезен при регулярной фрезеровке массива дерева, пластиков, композитов и отдельных задачах по цветным металлам.
Опция STEEPLINEУстанавливаются вместо базовых цилиндрических направляющих SBR20. Повышают жёсткость механической системы и подходят для повышенных нагрузок и более требовательных режимов обработки.
Опция STEEPLINEСтартовый комплект инструмента для раскроя, черновой обработки и 3D-фрезеровки. В комплект входят 5 фрез для изготовления 3D-рельефов — R0,25, R0,5, R0,75, R1,0 и R1,5 — и 4 концевые фрезы диаметром 6 мм для раскроя дерева и черновой обработки.
Опция STEEPLINEПодаёт смазочно-охлаждающую жидкость непосредственно в зону резания. Помогает отводить тепло от инструмента и заготовки. Особенно актуальна при обработке алюминия и других задачах, где требуется охлаждение зоны резания.
Опция STEEPLINEУдаляет стружку и пыль непосредственно из рабочей зоны. Особенно полезна при регулярной обработке дерева, фанеры и МДФ. Помогает содержать рабочую зону и оборудование в чистоте.
Опция STEEPLINEИспользуется для удобной фиксации заготовок, упоров и технологической оснастки. Т-пазы позволяют быстро менять расположение прижимов под детали разных размеров и использовать различные схемы крепления.
Опция STEEPLINEДобавляет возможность лазерной гравировки и маркировки подходящих материалов. Возможности лазерной резки зависят от мощности установленного модуля, материала и его толщины.
Сначала определите изделие, материал и количество деталей. Затем инженер проверит, какие узлы действительно сокращают переналадку, улучшают качество или открывают новую операцию. Для STEEPLINE DESK 1200×900 не рекомендуется добавлять оборудование только «на будущее» без понимания технологической задачи.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Для настольной промышленной модели проверяются прочность основания, маршрут заноса, питание, аспирация и место для шкафа управления.
