Стиплайн (Steepline) реализует драйвер dm2282, который пользователи считают инновационным продуктом нового поколения. Потребителей устраивают характеристики продукции бренда мирового уровня, к категории которых относится Leadshine.

В магазине Стиплайн (Steepline) универсальный продукт модели DM2282 можно купить по весьма доступной цене. Этот драйвер ШД базируется на DSP-контроллере 32-разрядного типа.

В плате dm2282 leadshine задействован инновационный принцип векторного токового управления. Применение ноу-хау позволяет практически полностью устранить вибрации и подавить негатив от резонансных явлений. Контроллер DM2282 характеризуется высокой динамикой работы и неплохими скоростными параметрами. Доказана его максимальная эффективность при решении задач управления ШД бренда Nema с типоразмерами 86, 110 и 130 мм. К плате соответственно типовым размерам можно подключить движки Nema 34, 43 и 51.

Привлекательным качеством является возможность питания dm2282 leadshine от сети бытового 220-вольтового напряжения переменного тока промышленной 50-герцевой частоты. Впрочем, диапазон питающего напряжения допускает использование источников электропитания с уровнем напряжения от 80 до 220 В. Ток обмотки подключенного к плате шагового «движка» не должен быть более 8,2 А.

Возможности настройки деления шага допускают выход на режим до 102,4 тысячи шагов на оборот вала ШД, что соответствует параметру деления 1/512. Оптически изолированы в схеме платы не только входы, но и выход аварийного сигнала Fault. Пользователь может выбрать режим управления из двух альтернативных вариантов: STEP/DIR или менее часто используемый CW/CCW.

Контроллер dm2282 leadshine защищен от КЗ, его функционал обеспечивает плавность пуска и работы ШД. Драйвер DM2282 является весьма надежной схемой. В ней не допускается сбой при увеличении питающего напряжения выше нормы.

Защитой предусматривается соответствующее поведение платы при обрыве двигательных обмоток и при выполнении неграмотного подключения. Наличествует компенсация резонансных проявлений как на низких, так и на высоких частотах работы. В схеме платы наличествует ПИ-регулятор.

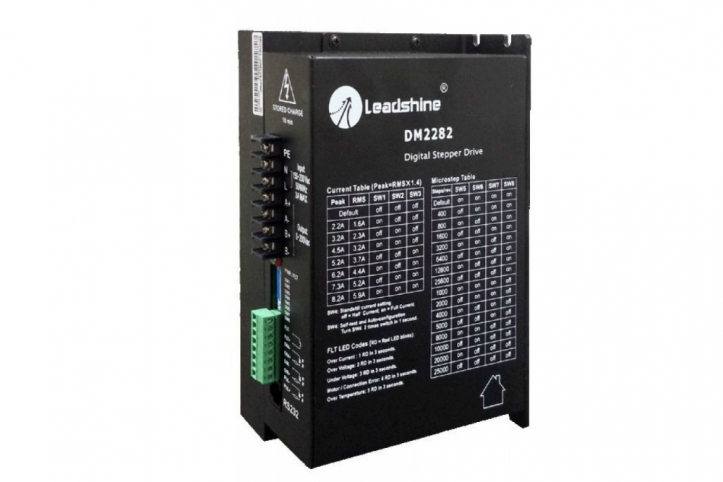

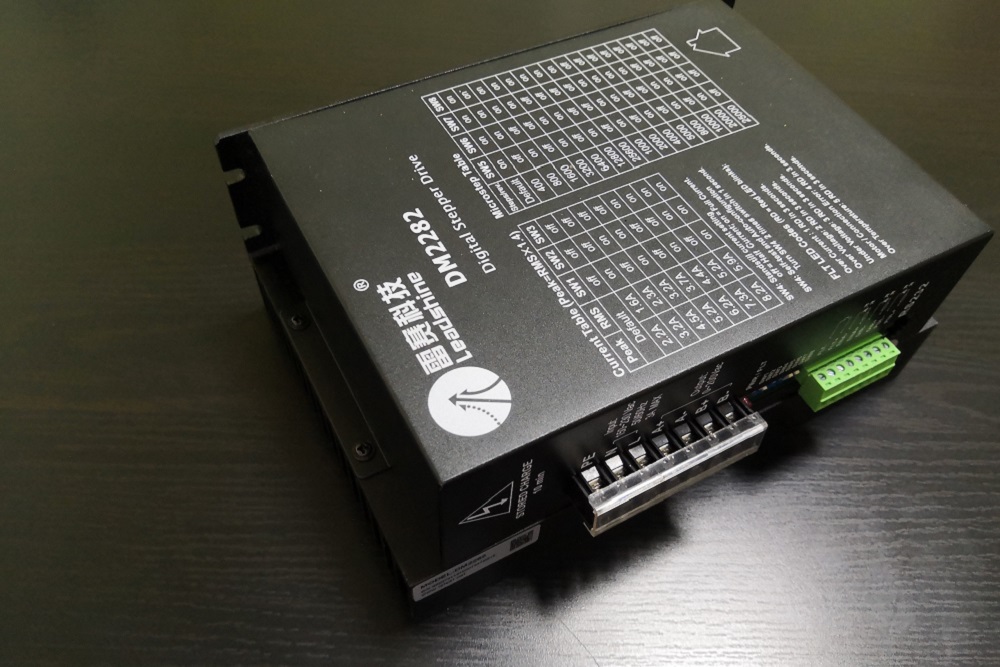

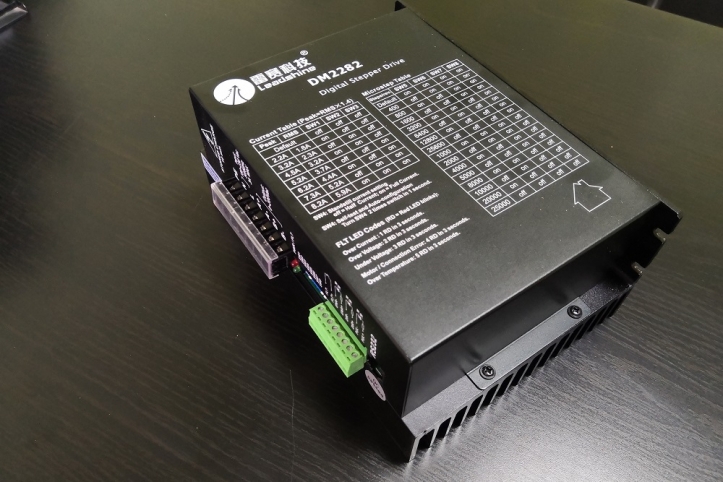

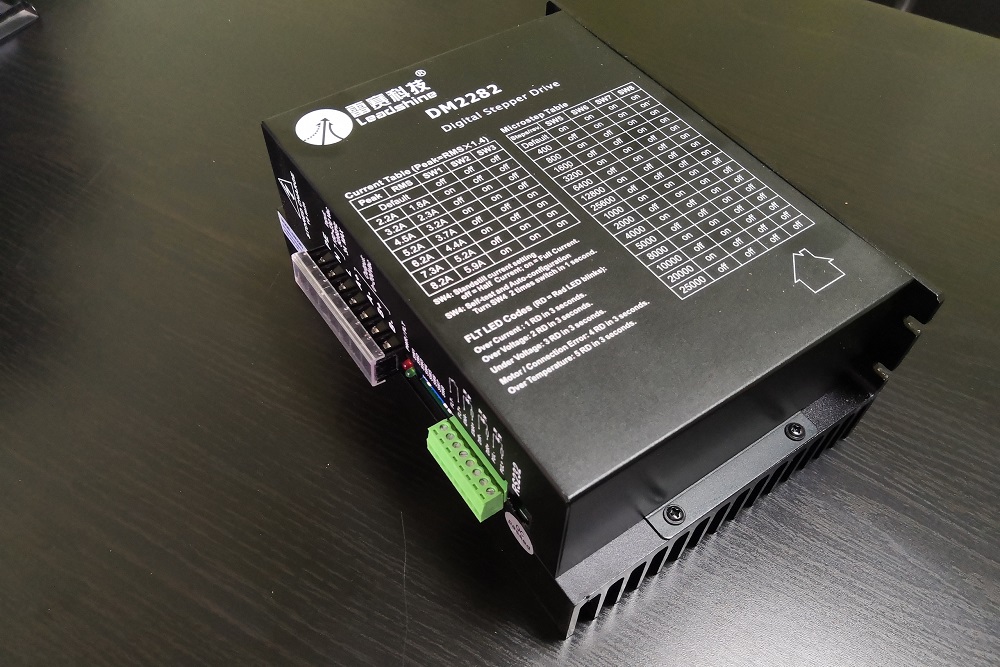

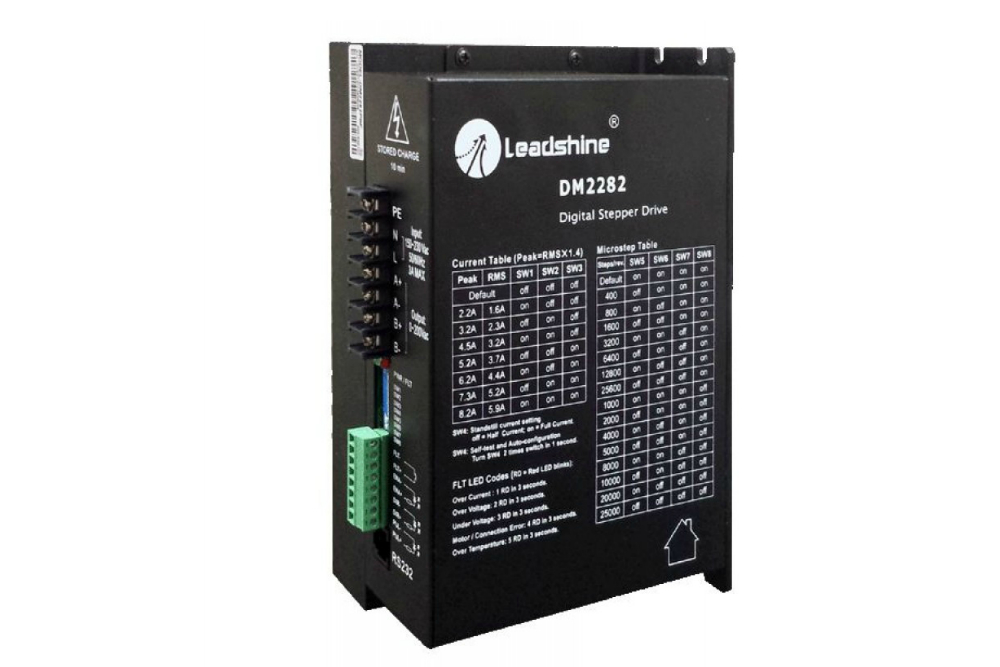

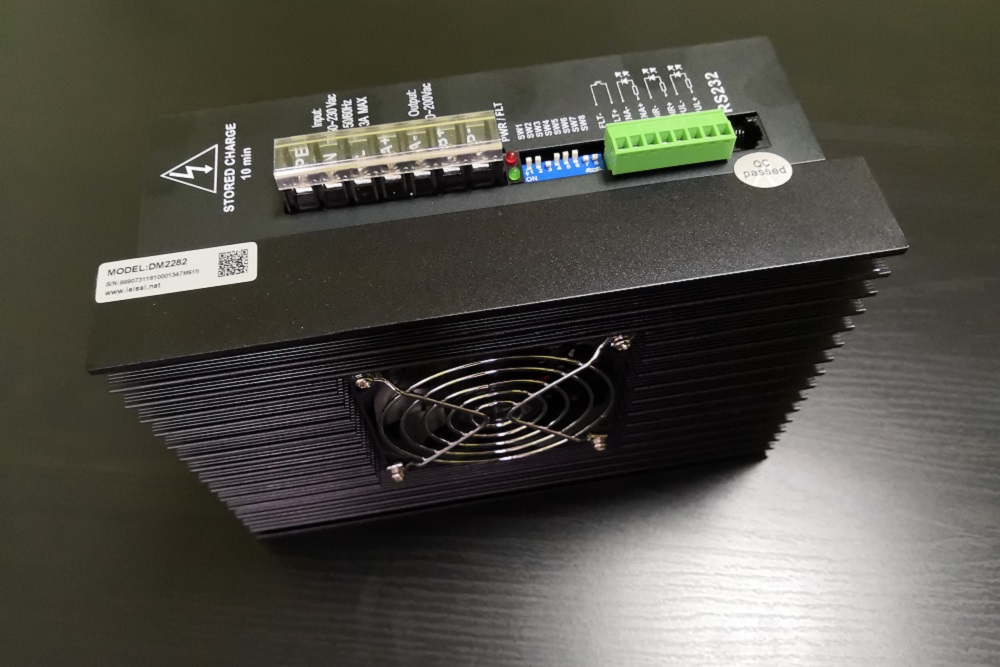

DM2282 LEADSHINE драйвер шагового двигателя
Выходной ток 0.5 - 8.2 (5.9 RMS) A
Напряжение питания 80 220 220 VAC
Напряжение питания 115 155 305 VDC
Ток логического сигнала 7 10 16 mA
Частота входного сигнала 0 - 200 kHz
Сопротивление изоляции 500     MOhm
