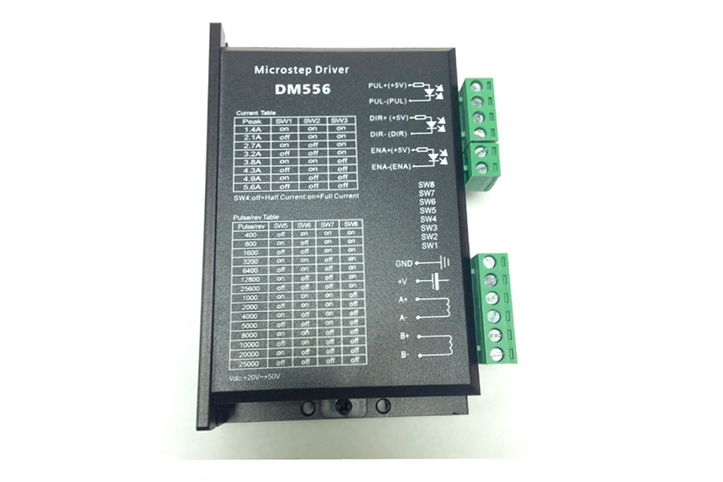

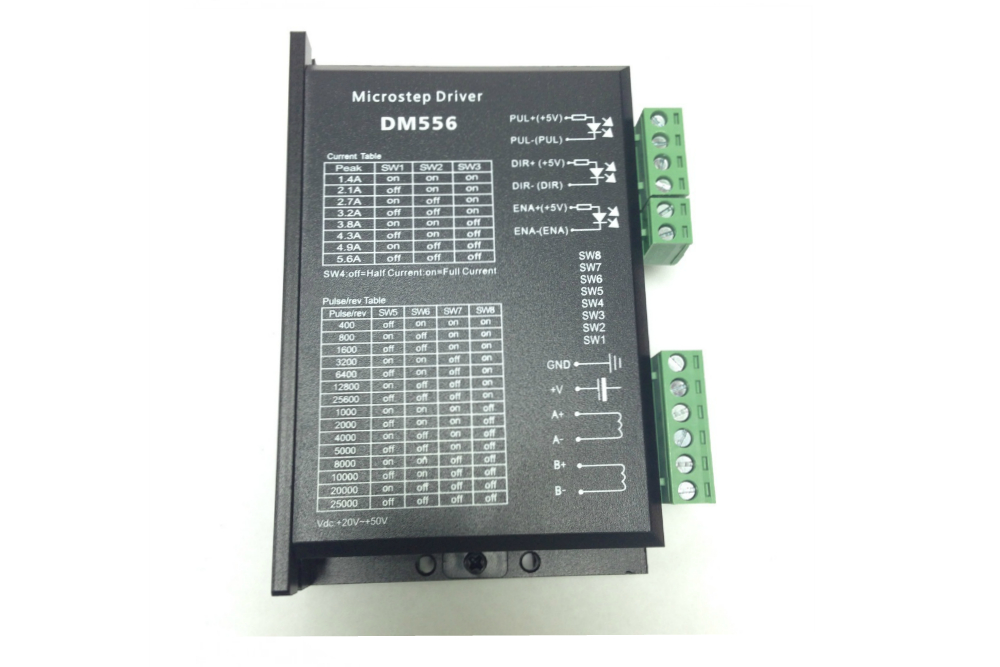

Драйвер DM556

Драйвер DM556: назначение и применение

Драйвер DM556 — электронные драйверы для точного управления шаговыми двигателями станка. Позиция относится к разделу Драйвер шагового двигателя для ЧПУ бюджетный и применяется при сборке нового оборудования, плановом ремонте или модернизации действующего станка. Совместимость определяется по фактическим параметрам узла, а не только по внешнему виду или общему назначению. Для этой модификации в карточке указаны: модель — DM 556, максимальный ток — 5,6А, напряжение — 24-50 В, тип двигателя — 2х-фазный ШД.

Как подобрать совместимое исполнение

Перед заказом проверьте ток и напряжение питания, микрошаг, число осей и совместимость с двигателем. Для замены установленной детали полезно подготовить полную маркировку, фотографию шильдика, посадочные размеры и схему подключения. Если компонент входит в привод или систему управления, дополнительно сопоставьте питание, ток, интерфейс, допустимую нагрузку и условия охлаждения. Такая проверка помогает избежать повторного заказа и простоя оборудования. Не ориентируйтесь только на совпадение корпуса: детали одной серии могут различаться электрическими параметрами, точностью, предельной нагрузкой, исполнением вала или креплением. Специалист STEEPLINE может проверить исходные данные до оформления заказа.

Технические характеристики модели

Указанные значения помогают сравнить варианты внутри подраздела, но перед установкой следует сверить документацию и реальные параметры оборудования. Комплект поставки, наличие и характеристики текущей партии подтверждаются при оформлении заказа.

Связанные разделы и комплектующие

Другие размеры и исполнения представлены в разделе Драйверы двигателей. Для согласования узла также могут потребоваться Шаговые двигатели и сервоприводы, Контроллеры ЧПУ, Блоки питания. Ссылки ведут на внутренние разделы каталога, где можно сравнить совместимые позиции по назначению и характеристикам.

Цена, заказ и доставка по России

Актуальная цена показана в карточке товара. Добавьте позицию в корзину или передайте специалисту модель станка, назначение детали и известные параметры. Мы проверим совместимость, уточним наличие, предложим необходимые сопутствующие компоненты и рассчитаем доставку по России. Если точная маркировка неизвестна, приложите фотографию установленного узла — это ускорит подбор.

Наименование	Характеристики	Стоимость	Количество	Купить
DM 556	2х фазный драйвер шагового двигателя - Питание 24..50в - Пиковый Ток на фазу 5,6А - ток постоянный 4А - Микро шаг 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 1/5, 1/10, 1/20, 1/25, 1/40, 1/50, 1/100, 1/200 - Защита: от перегрузки, переключение в 1/2 тока при ошибке подключения - режим удержания (50% тока при отсутствии сигналлов в течении пол секунды) - Размеры драйвера 150 х 100 х 45 мм	1 600 ₽

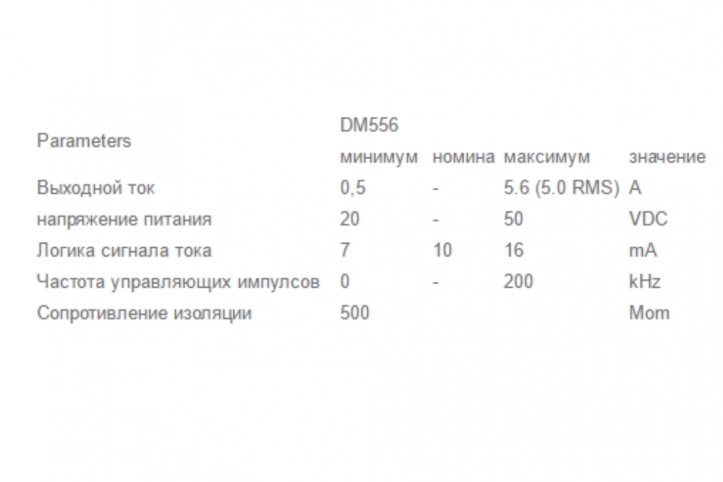

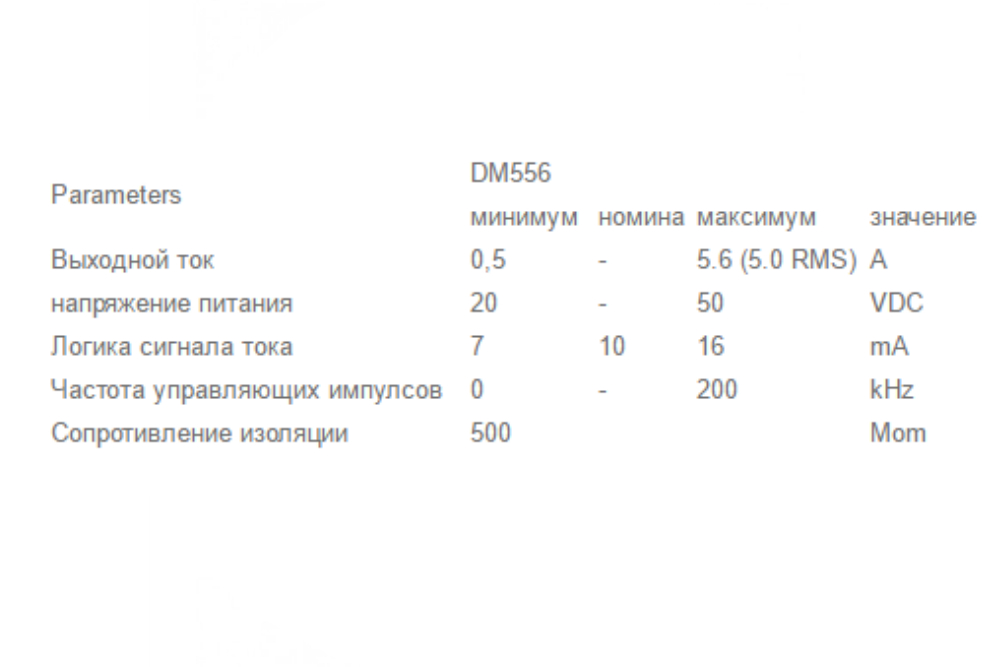

Технические характеристики драйвер шагового двигателя DM556

2х фазный драйвер шагового двигателя - Питание 24..50в
Пиковый Ток на фазу 5,6А
ток постоянный 4А
микро шаг 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256, 1/5, 1/10, 1/20, 1/25, 1/40, 1/50, 1/100, 1/200
защита: от перегрузки, переключение в 1/2 тока при ошибке подключения
режим удержания (50% тока при отсутствии сигналлов в течении пол секунды)
размеры драйвера 150 х 100 х 45 мм

Входные сигналы:

ul]

VCC+ - напряжение питания 24..50в

GRND - земля (общий) V-

CP - шаговый импульс (Step)

CW - сигнал направления вращения (Dir)

REST - логический сигнал отключения драйвера. (enable)

Внимание:
- при работе на токах более 3А требуется обдув драйвера.
- переключение в режим половина нагрузки происходит если в течении пол секунды на драйвер не поступает никаких сигналов (режим удержания)
- все коммутации производить при отключенном питании, проверяйте правильность подключения.
