ЧПУ станки инструкция и сборник программ по обработке.

При эксплуатации ЧПУ станка вы должны быть уверенны, что все перечисленные ниже условия будут соблюдены на должном уровне. При невыполнении инструкций уменьшается точность резки и увеличивается риск навредить здоровью.

1. При установке в патрон заготовки, необходимо придерживаться должного способа крепления. Учитывать материал изделия и силу, приложенную к нему, для того, чтобы не повредить или деформировать материал;

2. Сила зажима должна быть достаточной, чтобы удержать полуфабрикат, и не дать ему оторваться, учитывая центробежную силу при вращении шпинделя. Также для усиленного крепежа изделие можно закрепить при помощи задней бабки;

3. Налипание стружки на инструмент или заготовку снижает качество обработки. Для предотвращения необходимо использовать специальные устройства, которые помешают оседать стружке;

4. Необходимо использовать противовес, когда исходный материал имеет эксцентрическую форму. В таких случаях, если ось вращения не в центре массы, то возможна вибрация в работе станка. Это приведет к ухудшению качества обработки и снижению срока службы самого аппарата;

5. Необходимо выбирать инструменты, которые в работе не будут задевать вращающиеся элементы конструкции;

6. Перед работой непосредственно с заготовкой нужно прогреть шпиндель для более корректной работы станка.

ЧПУ станки инструкция

Далее рассмотрим инструкции по эксплуатации самых популярных программных пакетов для управления ЧПУ станками.

Mach3 инструкция

Mach3 – это программный комплекс, превращающий ПК в домашнюю станцию для управления станком. По заявлениям разработчиком минимальные системные требования для программы следующие:

• ПК под управлением 32 битных версий Windows;
• Процессор частотой не мене 1GHz;
• Оперативная память от 1 ГБ;
• Встроенная видеокарта с 32MB RAM;
• Монитор с разрешением 1024 x 768 пикселей.

По заверениям производителей лучше всего использовать стационарный компьютер, а не ноутбук. К тому же сейчас компьютер с данным набором характеристик стоит значительно дешевле, чем любой современный лэптоп.

Программа и специальный драйвер подключатся к станку через порт принтера. В случае, если компьютер не оборудован параллельным портом, необходимо купить отдельную плату – USB-LTP. Современные компьютеры уже почти не оборудуются аналогом данной платы, ее покупка практически обязательна.

Программа предназначена для управления гравировальными, токарными и другими станками с ЧПУ. Программа платная, но ее цена совсем не большая, и данный софт стоит своих денег.

Основные функции и характеристики:

• Использование домашнего компьютера в качестве полнофункциональной станции для управления шести осевым станком с ЧПУ;
• Полностью настраиваемый интерфейс;
• Возможность создания пользовательских установок и настроек;
• G-код графически визуализирован;
• Возможно импортировать DXF, BMP, JPG, и HPGL файлы.

Существует возможность расширения функционала программы, при помощи специальных дополнений. Wizard - это встроенные мини программы, которые позволяют быстро выполнять типовые операции проектирования обработки без использования специализированных CAD/CAM приложений.

В дистрибутив главной программы включены бесплатные Wizard программы. Также пользователь может создавать их вручную для более удобного использования приложения.

В комплект Mach3 включена бесплатная версия программы LazyCam. Программа предназначена для импорта стандартных dxf, cmx и других типов файлов в Mach3 и легкой генерации по ним УП G-кодов, без использования специальных CAM пакетов. Версия LazyCam, что входит в состав Mach3 - бесплатная.

Отдельно можно приобрести дополнительный платный модуль, который значительно расширяет функционал. В нем возможна коррекция, основные функции обработки пенопласта, импорт dxf- контуров и превращения их в УП G-коды для токарной обработки и т.д. Этот модуль предоставляет пользователям дополнительные возможности использования перспективных способов импорта объектов.

Но в связи с тем, что на рынке есть очень много мощных аналогов, компания ArtSoft прекратила работу над LazyCam. Программа так и осталась в статусе бета-версии.
Программа не предназначена для использования в производственной среде. Инструкции, документация к программе автором выпущены ни были.

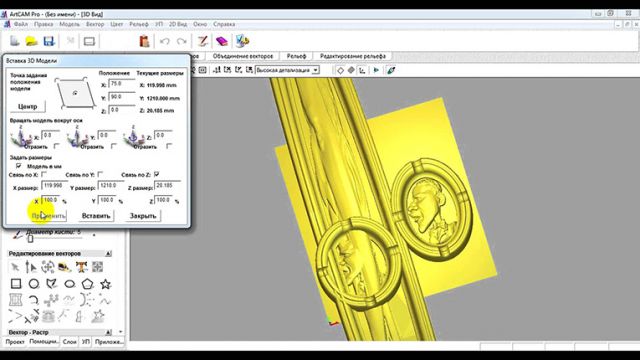

ArtСam инструкция

ArtСam – это еще один продвинутый движок для управления станками с ЧПУ. Он позволяет на основе плоских изображений автоматически генерировать пространственные модели, так называемые рельефы. Сгенерированную пространственную модель можно обрабатывать на станках с ЧПУ. Система может создавать трехмерное изображение даже с обычной фотографии. Также имеется поддержка растрового изображения и векторных форматов. Пакет позволяет программировать 2, 2,5, 3 и 3+1 осевую обработку. Содержит объемный перечень стратегий обработки, которые можно редактировать и дополнять, создавая уникальные изделия.

Арткам предоставляет возможность импортировать исходные данные в форматах DXF, AI, EPS, WMF, для растровых, изображения в самых популярных форматах, как DXF, AI, EPS, WMF.

Комплекс состоит из двух пакетов программ:

• ArtCAM Standart создан для фрезерования или гравировки изделий. В режиме 2D гравировка происходит практически в два раза быстрей. Используется данное решение для сувенирной и мебельной промышленности. Разработчики поддерживают и постоянно развивают систему учитывая пожелания пользователей;

• ArtCAM Premium предназначен для сувенирной и мебельной промышленности. Часто используют для гравировки на ювелирные изделия. Включает в себе мощные инструменты для дизайна. Благодаря программному пакету создаются ювелирные украшения и детали от сложных механизмов. Возможно изготовление объемных моделей по готовым инструкциям.

ArtCAM укомплектован фирменными инструментами для редактирования и настройки растровых изображений. Имеет возможность редактировать изображение. Используя данный редактор, можно создавать плетения, текстуры, элементы выдавливания и буквы постоянной высоты.

Большой выбор вариантов обработки поможет уменьшить время на подготовку управляющих программ. Вследствие будет сокращено время изготовления на станке. Программы для управления можно редактировать и сохранять.

При использовании программы и гравировально-фрезерного станка возможно создавать сложные изделия с высококачественно обработанной поверхностью и сложной отделкой.

Идеи дизайнера всегда превратятся в готовый продукт, который будет точно соответствовать разработанной модели. Программа очень точно и тщательно перебирает каждую точку, что способствует правильному резу.

ArtCAM применяют во многих сферах промышленности. Данная программа запустится на любом современном компьютере и не требует особых навыков для установки. Средство позволяет не просто создать 3D модель, по которой обрабатывается изделие, а еще и визуально, в редакторе, закрасить ее. Это дает более точное визуальное понимание того, что получится из установленной в станок заготовки.

Type 3 инструкция

Главным конкурентом предыдущей программы называют Type 3. Это также удобный и мощный инструмент для создания различных видов работ. Можно обрабатывать метал, дерево, камень и многие другие материалы. Можно создавать как простые двухмерные изделия, так и более сложные 5D компоненты. Производитель предлагает выбрать один из программных пакетов, который будет идеально заточен под конкретною индустрию.

Программный комплекс поддерживает расширение при помощи модулей:

1. TypeЕdit – приложение позволяющие создавать и редактировать как плоские, так и оцифрованные объемные проекты;
2. Type Art – приложение для скульптурного моделирования;
3. Type Cam – модуль для разработки машинных путей. Использует и разрабатывает стратегии и технологии обработки материала. Экспортирует рабочие файлы непосредственно на станок.

TypeЕdit – это CAD/CAM модуль в программном приложении для станков с ЧПУ. Это прекрасно устроенная программа для визуализации работы. Непосредственно в данном дополнении можно разрабатывать векторные и растровые модели изделий. Поддерживается импорт из других систем проектирования.

Независимо от того, насколько сложной будет работа, программа очень точно рассчитывает оптимальную траекторию инструмента и отслеживает все изменения в структуре заготовки.

Type Art – это инструмент для художественной обработки материалов. Инструмент в паре с приложениями Laser Type позволяет создавать точные скульптурные объекты с имитацией ручной обработки. Программа использует простые и в то же время эффективные инструменты. Они предназначены для создания комплексных фигур наподобие ручной скульптурной резки, у которых используются элементы объемных текстурных эффектов.

Присутствует уникальная возможность посмотреть фигуру перед началом работ в реалистичном виде. То есть программа автоматически закрасит все участки фигуры, и пользователь увидит уже фото изделия, которое получится на выходе. Дополнительной функцией можно назвать конструирование 3D-гравировочных машинных путей. Для того, чтобы не потеряться в обилии инструментов, созданы встроенные подсказки, которые сильно экономят время начинающим пользователям.

DSP инструкции

DSP контроллер – это аппаратная часть, для более точного и быстрого управления станками и ЧПУ. Он упрощает управление и делает команды более простыми. Подключается устройство через USB порт и 50-жильным проводом. Устройство будет считывать необходимые файлы с флэш-накопителя или внутренней памяти компьютера. Для этого необходимо просто правильно его настроить.

Производители часто устанавливают в свои модели станков подобные контролеры. Это делает процесс изготовления детали на много более точным, удобным и быстрым. Некоторые преимущества DSP контролера:

1. Простота в использовании.
2. Не нужно использовать компьютер.
3. Скорость работы.
4. Облегчает работу с ЧПУ.
5. Имеет собственный интерфейс.
6. Простота в подключении.

Для работы не нужен компьютер. Его полностью заменяет данное устройство. Работник может производить настройки, не отходя от установки.

Устройство можно назвать цифровым сигнальным процессором, который управляет активными элементами станка посредством импульсных команд. Установки с памяти флешки или самого устройства сразу декодируются в команды для ЧПУ станка, который, в свою очередь, быстро их исполняет. DSP контроллер получает питание и включается автоматически. Питается от станка. Если внезапно пропало электричество, то все данные автоматически сохранятся в памяти. Не стоит переживать об потере информации, производители подумали над этим вопросом.

На передней панели расположен кнопочный ряд. С помощью кнопок можно управлять двигателями, определять нулевые позиции по осям, ускорять или умедлять шпиндель, обрабатывать и изменять данные, что влияют на работу станка.

DSP контроллер обладает многими преимуществами перед аналогами, поэтому многие исполнители выбирают именно это программное обеспечение для простой и удобной работы.

Люди совершают часто пробуют настроить аппарат своими силами. Но это не совсем правильно. Так можно даже испортить устройство. Рекомендуется доверять все работы по настройке и ремонту только профессионалам с опытом подобных работ.

Ncstudio инструкция

Система управления Ncstudio построена на базе PCMCIA платы. Разработана для фрезерных станков. Программное обеспечение устройства воспринимает большинство форматов.

Устройство может управлять работой двигателей станка. С его помощью возможно создавать необходимые линии, круги и кривые на заготовке. Программируемый файл для работы устройства может быть создан пользователем.

Для работоспособности необходим компьютер на базе Microsoft Windows, начиная с версии MS Windows 98 до  XP.
Ncstudio некорректно работает на новых версиях Vista, Windows 7 и Windows 10. На ранних ревизиях операционной системы Виндовс программа отлично функционирует.

Некоторые главные возможности Ncstudio:

• поддерживает 3D моделирование;
• возможность сохранить и через время закончить процесс;
• поддержка ISO стандарта;
• автоматическая механическая обработка;
• возможность редактировать заданные программы;
• менеджер программ;
• симулятор обработки;
• продолжение обработки с контрольной точки;
• автоматически подсчитывает время, которое будет затрачено для разработки детали.

3D Builder

Для разработки 3D моделей можно использовать современный 3D Builder. Корпорация Microsoft – лидер в производстве программного обеспечения. Им удалось создать прекрасный редактор, который может работать с ЧПУ станками и современными 3D принтерами.

Поддержка программы началась еще с релиза Windows 8.1. Сейчас у Windows это стандартное приложение. Помимо самого приложения, уже встроенные в ОС драйвера для работы с 3D принтерами сильно упрощают производство. По заявлениям разработчиков, данная программа выведет производство на новый уровень.

Области применения бытовой объёмной печати широки — от таких развлечений, как ваяние статуэток персонажей любимых компьютерных игр, до создания полезных деталей различных механизмов, устройств и мебели. Фантазия владельца 3D-принтера ничем не ограничивается. Подтверждением тому служит известная ситуация, когда утке, потерявшей лапку в результате несчастного случая, добрые люди напечатали протез на принтере, и она снова стала ходить как прежде.

В программе отсутствуют сложные аспекты проектирования, и поэтому разобраться в ней сможет практически любой рядовой пользователь.

Vectric Aspire

Еще одна среда трехмерного моделирования. Используется данное ПО для вытачивания и разработки трехмерных деталей. Главная особенность – это возможность экспортировать файлы инструкций в множество популярных форматов для станков с ЧПУ.

Часто используется для создания элементов декора и ювелирных изделий. Проста в обучении и имеет приятный интерфейс, что несомненно выделяет ее среди конкурентов.

За основу был взят VCarve Pro движок. С его помощью можно конвертировать 2D снимки в эскизы полноценных трехмерных моделей, которые можно импортировать сразу же в ЧПУ станок для моментальной реализации решения.

В создании модели можно воспользоваться уже заготовленными блоками. Найти их можно во встроенной библиотеке компонентов. Насчитывается уже более полутора тысяч готовых грамотно созданных и рассортированных на разные категории эскизов.

В помощь новичкам производители записали целый видео курс, который научит новых пользователей всем тонкостям работы с программой. Найти их можно на компакт диске с купленной программой или в цифровом виде на сайте компании.

Cone Layout

Еще одна программа, которая так же будет полезна в 3D моделировании. Специализация ее в построении усеченного конуса. Полезна данная опция станет сварщикам, автомеханикам и инженерам, то есть всем, кто работает с металлом. Для комфортной работы программа при запуске отображает трехмерную вращающуюся модель с размерами.

Плоскую проекцию возможно будет распечатать на принтере. Использовать созданный шаблон можно для вырезки форменных пластин из метала. Так же есть возможность экспорта данных в формат DXF, для выполнения записанных инструкций на станках с ЧПУ.

Начиналось все с небольшой программки, которая моделировала выхлопную трубу для спортивных мотоциклов. Сегодня она используется для самых различных целей:

• Биомеханические манипуляторы;
• Авиационные модели;
• Стойки для конкурсных экспонатов;
• Выхлопная труба для мотоциклов;
• Металлических ракет;

AutoCAD

Одна из самых популярных программ для 3D моделирования на сегодняшний день. Имеет действительно широкий функционал. Используется практически повсеместно. AutoCAD изучают в вузах и специальных технических училищах. Каждый проектировщик обязан знать, как работать в АвтоКАД.

AutoCAD – это один из первых программных продуктов по типу САПР. Первый релиз был произведет еще в 1982 году. Сначала она предназначалась для проектирования автомобилей. Команда из 30 разработчиков смогла так удивить жури на выставке COMDEX в Атлантик Сити, что получила первое место. Так же была удостоена внимания инвесторов, которые вложили приличную сумму денег в разработку нового программного обеспечения.

Для того, чтобы понять, какие возможности открывает перед нами данная программа, достаточно провести простую параллель и вспомнить, как мы чертим без использования компьютера. Обычно мы берем чистый лист либо уже начатый проект, набор линеек, карандашей, ластик и начинаем работу. Проводим на листе линию в определенном месте с заданными параметрами – откладываем необходимую длину отрезка.  Практически то же самое происходит и на экране компьютера при работе в AutoCAD, но процесс намного более оптимизирован. Исполнитель берет необходимый инструмент из панели соответствующего раздела, допустим, инструмент «Отрезок» из панели «Рисование» в верхней части рабочего окна, далее выбирает щелчком мыши в рабочем пространстве, которое располагается под лентой с инструментарием, место, где необходимо начать отрезок, и с клавиатуры вводит нужное значение длины отрезка. В конце необходимо нажать клавишу Enter. То есть логика многих действий остается такой же, как и при выполнении чертежа от руки, поэтому программа достаточно проста в освоении, а обучение не займет много времени.  Также AutoCAD корректно русифицирован, поэтому часто можно интуитивно догадаться, для чего предназначена та или иная функция. Для большего удобства доступны всплывающие подсказки с кратким описанием инструментов и опций в меню.
