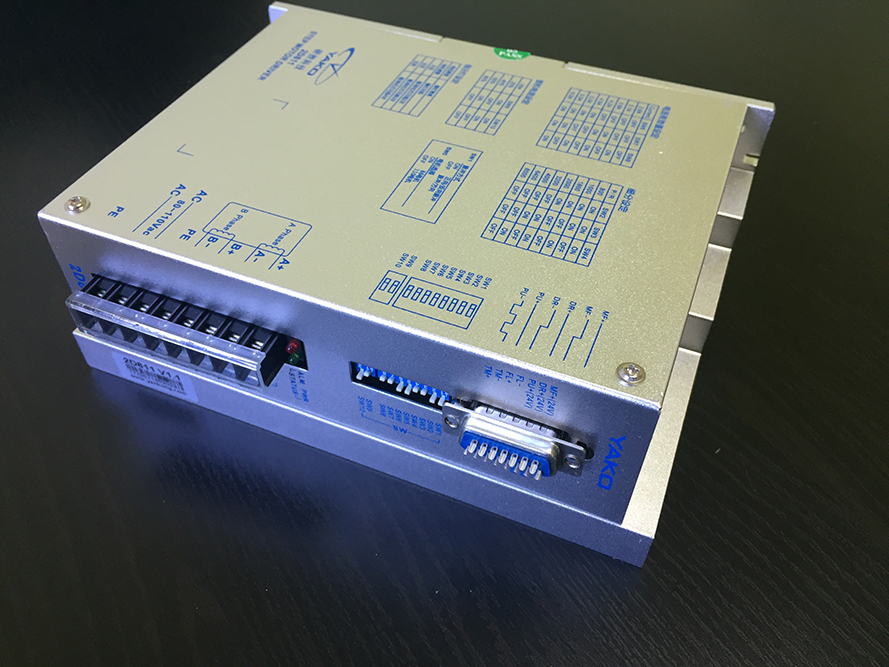

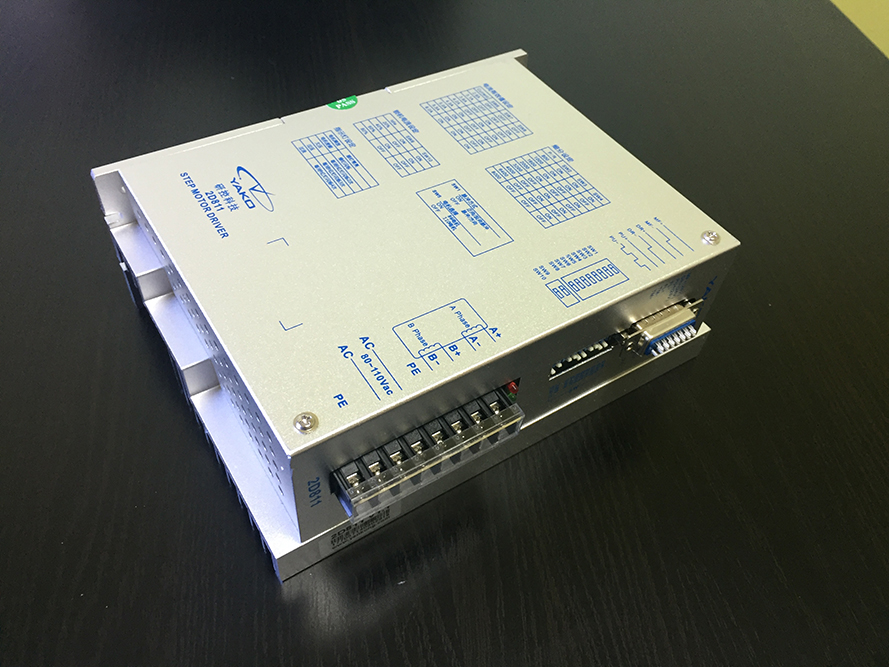

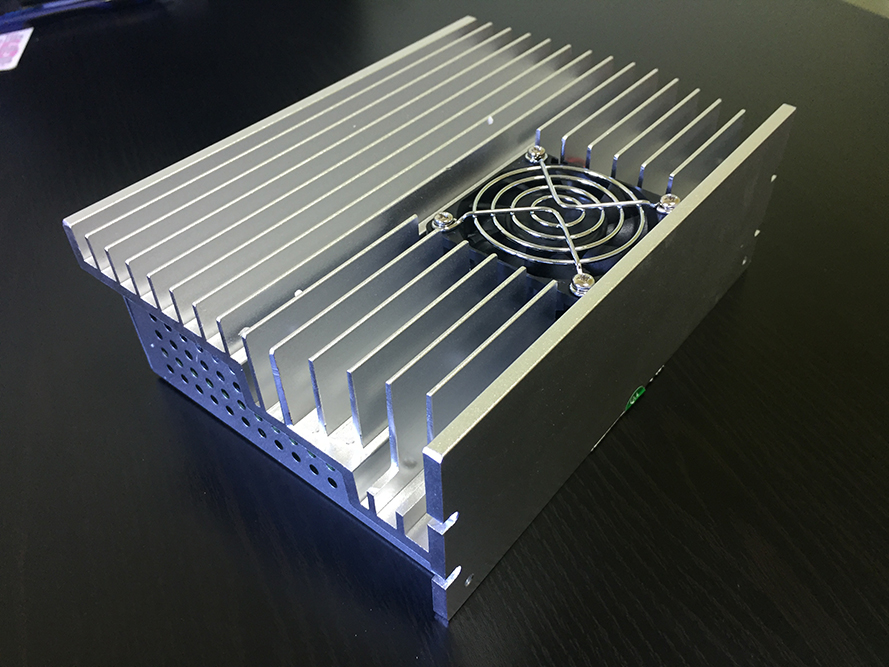

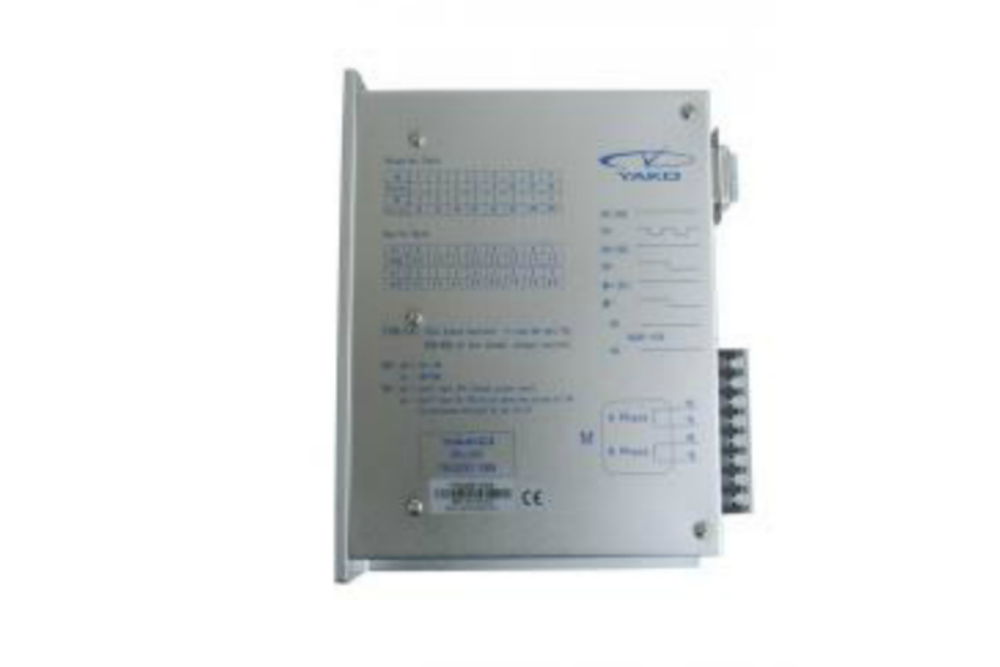

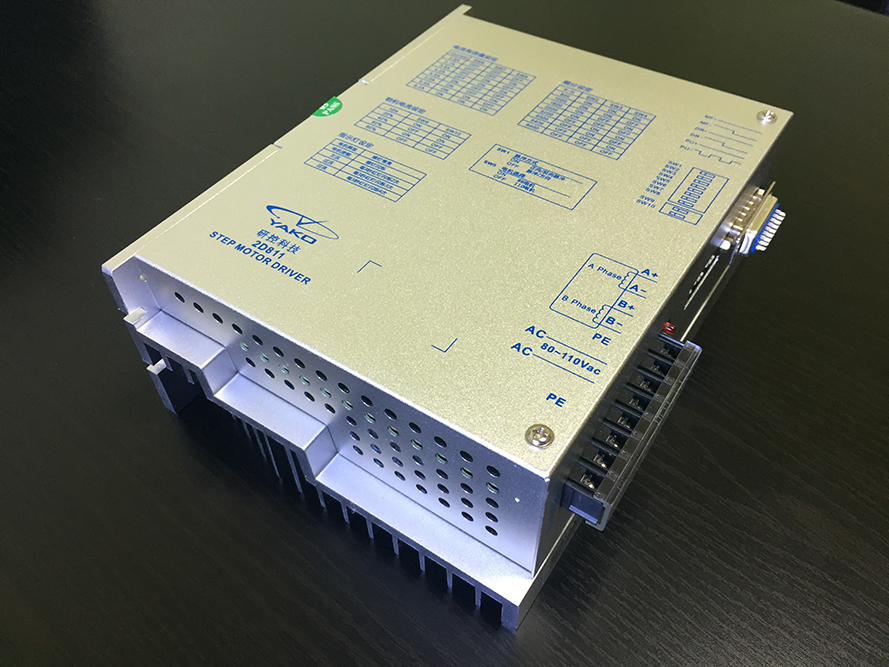

Драйвер ШД Yako 2D811
  • Драйвер шагового двигателя 2D811 Yako - комплектующие для ЧПУ SteepLine
  • Драйвер шагового двигателя 2D811 Yako - комплектующие для ЧПУ SteepLine
  • Драйвер шагового двигателя 2D811 Yako - комплектующие для ЧПУ SteepLine
  • Драйвер шагового двигателя 2D811 Yako - комплектующие для ЧПУ SteepLine
  • Драйвер шагового двигателя 2D811 Yako - комплектующие для ЧПУ SteepLine
  • МодельYako 2D811
  • Максимальный ток8.4 А
  • Напряжение40-130 В
  • Тип двигателя2х-фазный ШД
  • 13850 ₽
    Наименование Характеристики Стоимость Колличество Купить
    Yako 2D811 Тип двигателя 2х-фазный ШД Ток, I 6.0 А Ток пиковый 8.4 A Напряжение, U ~40..130 В перем.тока Управление STEP/DIR, CW/CCW Частота импульсов 200 кГц Микрошаг до 1/40 Производитель Yako Доп. функции питание переменным и постоянным током Защиты от превышения напряжения от КЗ Подходит для замены драйверов: Leadshine MA860h,Q2HB110M. Может быть использован в станках: Beaver 24 13850 ₽

    2D811 Yako драйвер шагового двигателя

    Yako 2D811 — драйвер биполярного шагового двигателя. Может быть использован в качестве управляющего блока 4, 6 и 8 выводных гибридных шаговых двигателей.

    • Питание может осуществляться как постоянным так и переменным током.
    • Поддержка деления шага до 1/40.
    • Оптоизоляция вход/выход.
    • Использование улучшенных алгоритмов управления током, позволяющий снизить вибрации и шум ШД.
    • Автоматическое снижение тока удержания.
    • Защита от неправильного подключения фаз двигателя, превышения тока фаз, защита от превышения напряжения питания.

    Для подключение управляющих сигналов рекомендуется использование кабеля «витая пара». Выходные и входные кабели следует располагать не слишком близко во избежание помех. Протоколом управления драйвера являются сигналы STEP/DIR. Для подключения управляющих сигналов предназначен разъём Х1. Работа с сигналами STEP/DIR происходит по заднему фронту импульса, длительностью не менее 5 мкс. Уровень логического нуля сигнала STEP: 0-0.5 В, логической единицы — 4-5 В. Для работы с источниками сигналов CMOS следует использовать делитель напряжения. Входное сопротивление 220 Ом. Рис. 2. Подключение драйвера Контакт DR+ DRPU+ PUMF+ MFОписание Вход сигнала направления движения DIR в режиме STEP/ DIR(положение DP1=OFF). Для правильного срабатывания смены направления шага время между сменой уровня сигнала DIR и следующим импульсом STEP должно быть не менее 2.5 мкс. Вход для импульсов CCW в режиме CW/CCW (положение DP=ON). Вход для импульсов STEP для режима STEP/DIR(положение DP1=OFF). После получения прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошагана один дискрет в направлении, установленным сигналом DR. Длительность импульса должна быть не более 1 мкс. Вход для импульсов CW для режима CW/CCW(положение DP=ON). Сигнал отключения драйвера. Высокий уровень сигнала, говорит о том, что двигатель обесточен.

    FL+ FL Выход сигнала ошибки, использующийся для подсоединения к контроллеру. Становится активным в случае срабатывания защит драйвера. На выходе — логический 0 или 1 (0 и 5 соответственно)
    Драйвер позволяет осуществлять управление над 4, 6 и 8-в
    выводными гибридными ШД. Для работы с данным драйвером рекомендуется использование биполярных гибридных двигателей с 4 выводами (схема А). Схема А показывает подключение ШД с 4 выводами. На схеме B и C показано подключение двигателей с 6 выводами. Двигатели с 8 выводами — схемы D и E.

    Питание присоединяется к соответствующим клеммам, показанным на рис. 2. Питание модуля может осуществляться как переменным, так и постоянным током. Полярность подключения не важна. Для питания рекомендуется напряжение ~80…110 В. Для питания настоятельно рекомендуется использовать линейный источник или трансформатор, хотя присутствует возможность питания драйвера от импульсного источника. При использовании импульсных источников питания следует использовать источник питания с 20-40% запасом по току и напряжению. При подключении нескольких управляющих драйверов к источнику питания рекомендуется использование схему подключения типа «звезда». Запрещается подключать драйвер к клеммам питания другого драйвера. Ток фазы выбирается в зависимости от требований к крутящему моменту и нагреву двигателя. Так как последовательное или параллельное подключение обмоток 8-выводных моторов существенным образом меняет характеристики цепи, при выборе тока также следует учитывать вид двигателя и схему подключения обмоток.

    Автоматическое снижение тока обмотки требуется для снижения потребляемой мощности драйвером во время удержания вала в неподвижном состоянии и снижения нагрева. Ток в обмотках ШД автоматически снизится после 200 мс бездействия двигателя. Степень снижения может быть задана потенциометром STOP/Im на корпусе драйвера в пределах 20-80% от номинального значения, установленного переключателями DP6-DP8. При подаче питания на драйвер загорается светодиод PWR. При срабатывании защиты от превышения рабочего тока или перенапряжения загорается светодиод O.C. Следует проверить сопротивление обмоток двигателей на соответствие паспортным данным, а также правильность подключения и целостность всех кабелей. При срабатывании защиты от перегрева загорается светодиод O.H. Требуется проверка правильности настройки тока, следует проверить работает ли кулер на радиаторе, по возможности обеспечьте возможность беспрепятственной циркуляции воздуха у радиатора драйвера. Также можно снизить ток удержания потенциометром STOP/Im в качестве дополнительных мер по снижению нагрева, если имеется такая возможность понизить питающее напряжение.


    Мы предлагаем приобрести драйвер Yako 2D811 для управления шаговыми двигателями, качество и надежность которых компанией Yako завоевано на нашем рынке за много лет.
    Компания “SteepLine” является дилерам в России.  Большинство оборудования компании Yako, всегда есть на складе. Если какого либо оборудования не оказалось в наличии осуществим поставку в самые кротчайшие сроки.

    2D811 Yako драйвер шагового двигателя


    • Бренд: Yako (Оригинал)
    •
    • Тип двигателя: 2х-фазный ШД
    •
    • Напряжение питания: 40~130 VAC
    •
    • Выходной ток: 6,0 А (пиковый 8,4 А)
    •
    • Частота импульсов: 200 кГц
    •
    • Управление: STEP/DIR, CW/CCW/
    •
    • Микро-шаг: до 1/40

      Доп. функции: Питание переменным или постоянным током
      Защиты от превышения напряжения от КЗ
      Подходит для замены драйверов: Leadshine MA860h,Q2HB110M.
      Может быть использован в станках: Beaver 24
