Габарит обработки по координатам модели

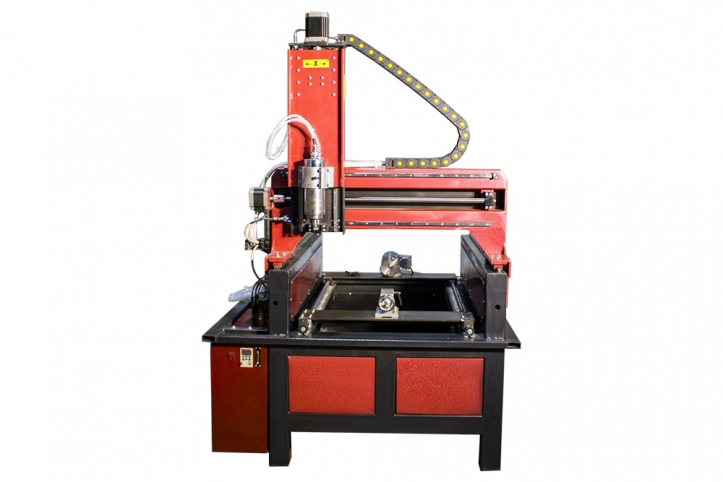

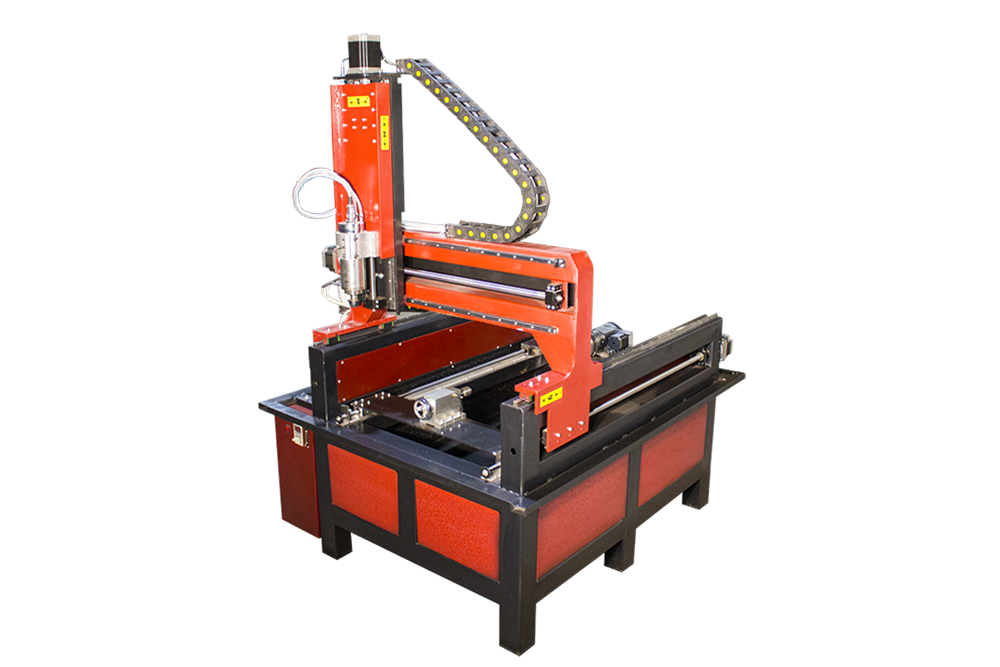

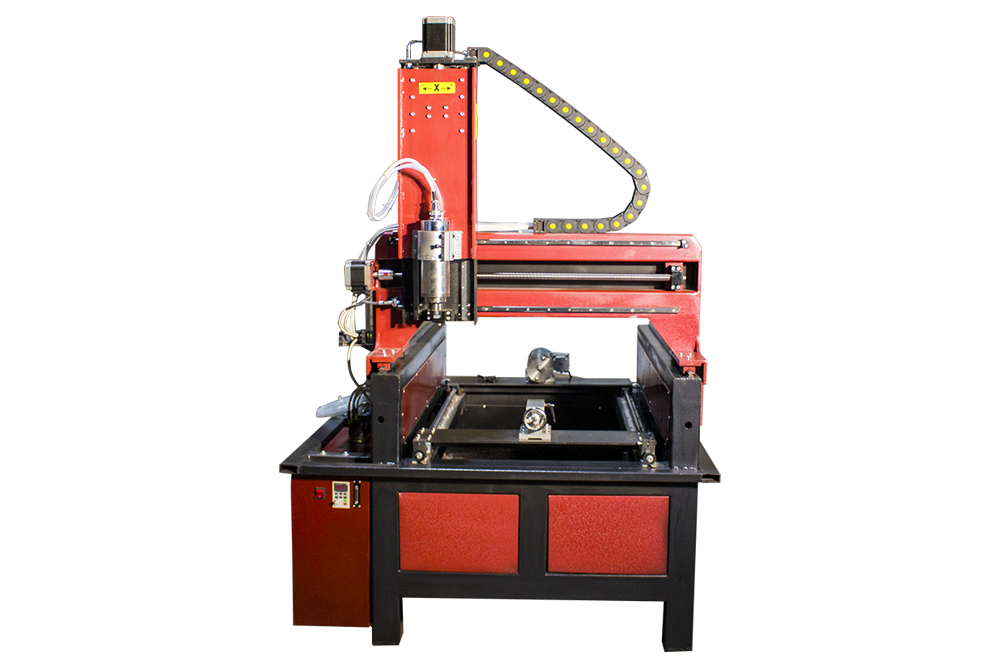

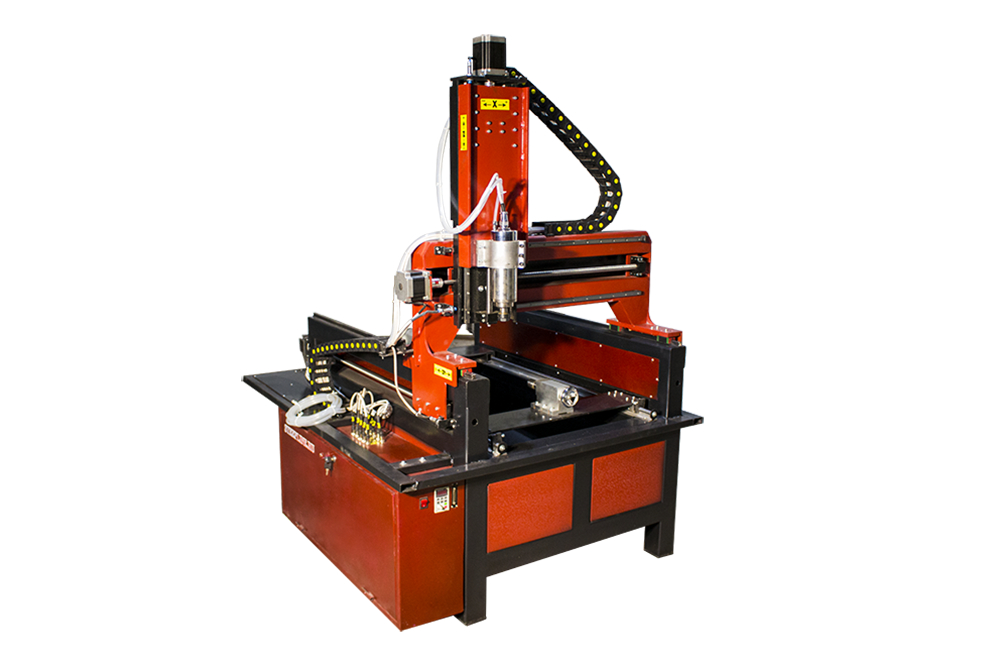

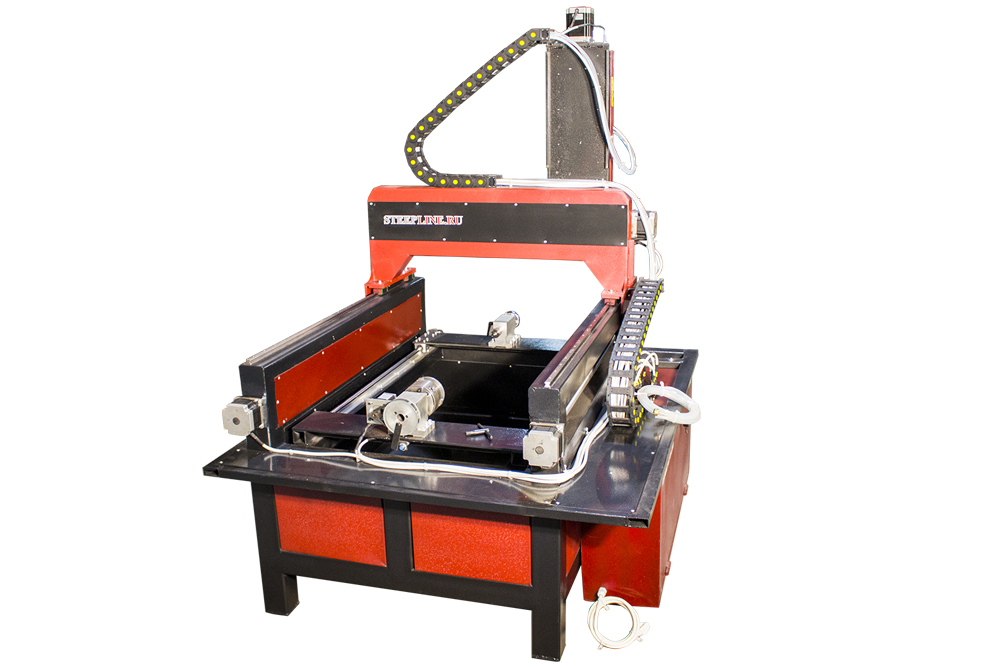

STEEPLINE SL01PEN 1000х500 — фрезерный станок с ЧПУ с рабочей зоной 1000 × 500 × 500 × 500 мм для компактные формы, буквы и мастер-модели. Шпиндель 2200 Вт снимает материал фрезой по цифровой траектории, поэтому модель подходит для объёмных поверхностей, карманов, профилей и сложных контуров.
Основные изделия для этой модели: небольшие буквы, формы и элементы упаковки. Выбор нужно начинать не с абстрактной мощности, а с чертежа, максимальной заготовки, материала, точности, количества деталей и требований к готовой поверхности.
| Задача | Практический результат |
|---|---|
| Объёмная геометрия по 3D-модели | Станок снимает материал послойно и формирует рельеф либо мастер-модель. |
| Меньше ручной доводки | Правильно выбранная фреза и шаг траектории улучшают поверхность. |
| Работа с крупным декором | Высота и площадь зоны подбираются под реальную заготовку и крепление. |
Эти модели выполняют механическую фрезеровку пенопласта и пенополистирола; их нельзя автоматически приравнивать к станкам с нагретой струной. Плотность материала, глубина прохода, длина инструмента, пылеудаление и требования к поверхности согласуются по образцу изделия.
Перед запуском оператор проверяет крепление, нулевую точку, инструмент или оптику, управляющую программу, безопасную траекторию и работу вспомогательных систем. Оборудование должно работать под наблюдением обученного человека.
| Параметр | Что учитывать при выборе |
|---|---|
| Рабочая зона: 1000 × 500 × 500 × 500 мм | Сверяйте не только размер готовой детали, но и исходную заготовку, крепления и технологические отступы. |
| Мощность узла: 2200 Вт | Производительность зависит от материала, инструмента, глубины обработки и качества, а не от одной цифры мощности. |
| Механика: Профильные рельсы 15; передача — Шариковинтовая пара SF2005 | Исполнение осей учитывается вместе со скоростью, массой подвижных частей и характером загрузки. |
| Габариты: 1800х1400х1800; масса: 290 кг | Данные нужны для разгрузки, заноса, основания, проходов и подготовки помещения. |
Пришлите чертёж или фотографию изделия, материал, размеры заготовки, глубину обработки, желаемое количество деталей за смену и доступное помещение. По этим данным можно проверить технологию, предложить инструмент и оснащение, оценить цикл и подготовить прозрачную спецификацию.
Нет, указанная модель использует шпиндель и фрезу для механической обработки.
Она зависит от геометрии, фрезы и качества поверхности; лучше провести пробу на вашем материале.
Система аспирации подбирается по объёму съёма и компоновке рабочей зоны.
Возможности 3D-фрезеровкиРельефы, мастер-модели и объёмные изделия.Читать статью в новой вкладке
ЧПУ для рекламного производстваКак выбрать оборудование под вывески и декор.Читать статью в новой вкладке
Как выбрать фрезу под материалИнструмент, геометрия режущей части и режимы обработки.Читать статью в новой вкладке
Инженер сопоставит изделие с рабочей зоной 1000 × 500 × 500 × 500 мм, проверит ограничения технологии и подготовит совместимую комплектацию. Вы получите расчёт именно под свою задачу без лишних модулей.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: Шариковинтовая пара SF2005. Направляющие: Профильные рельсы 15. Эти узлы определяют траекторию и повторяемость движения.
Система Inectra выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Характеристики | Станок 1000х500х500 SL01PEN |
|---|---|
| Количество осей | X, Y, Z, A |
| Размеры зоны обработки Y и X, наибольшие, мм | 1000 × 500 × 500 × 500 |
| Перемещение шпинделя по оси Z, мм | 500 |

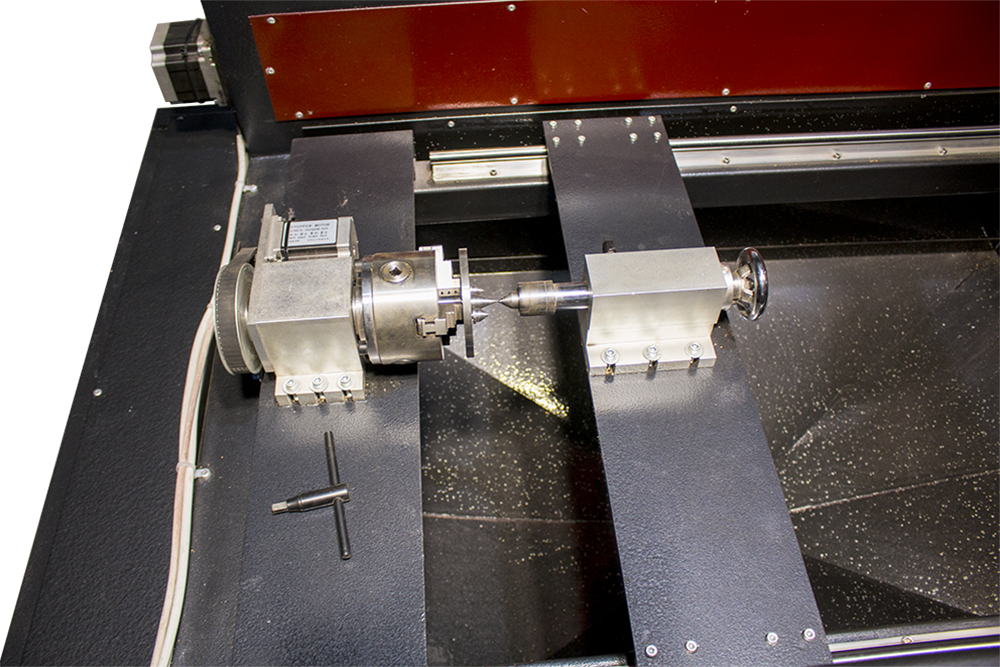

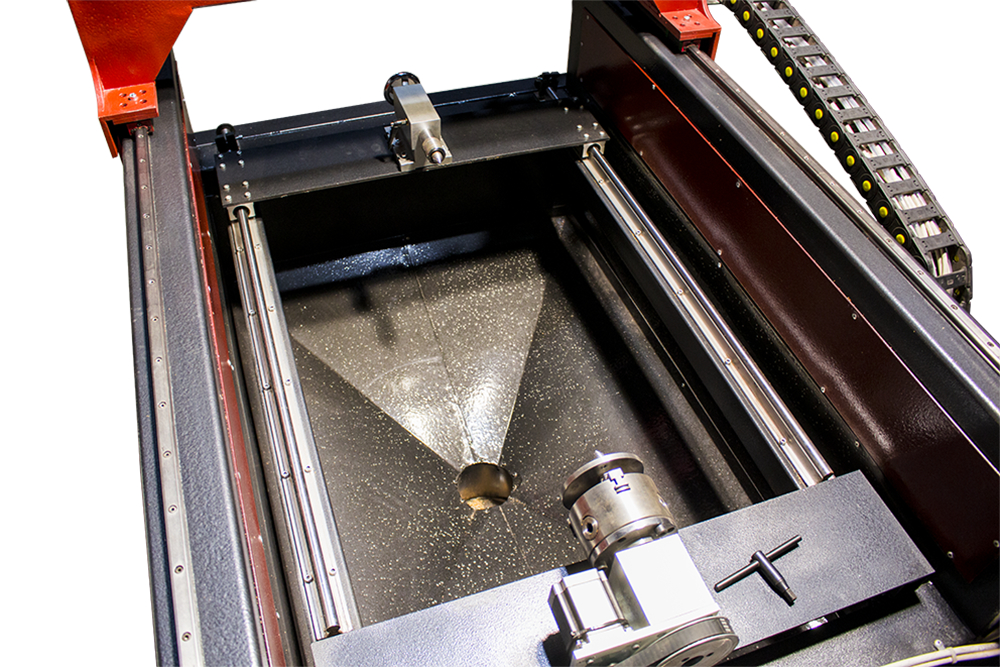

| Диаметр заготовки поворотной оси А, мм | 500 |
| Тип передачи по осям X, Y | швп винты 20 с шагом 5 |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Профильные HGR15 |
| Тип электродвигателей перемещения | Шаговые nema34 |
| Точность позиционирования, мм | 0.05 |
| Система смены инструмента | Ручная, фиксация гайкой |
| Система управления станком | Inectra |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 3 |
| Максимальная скорость холостого хода, м/мин | 0 - 4 |

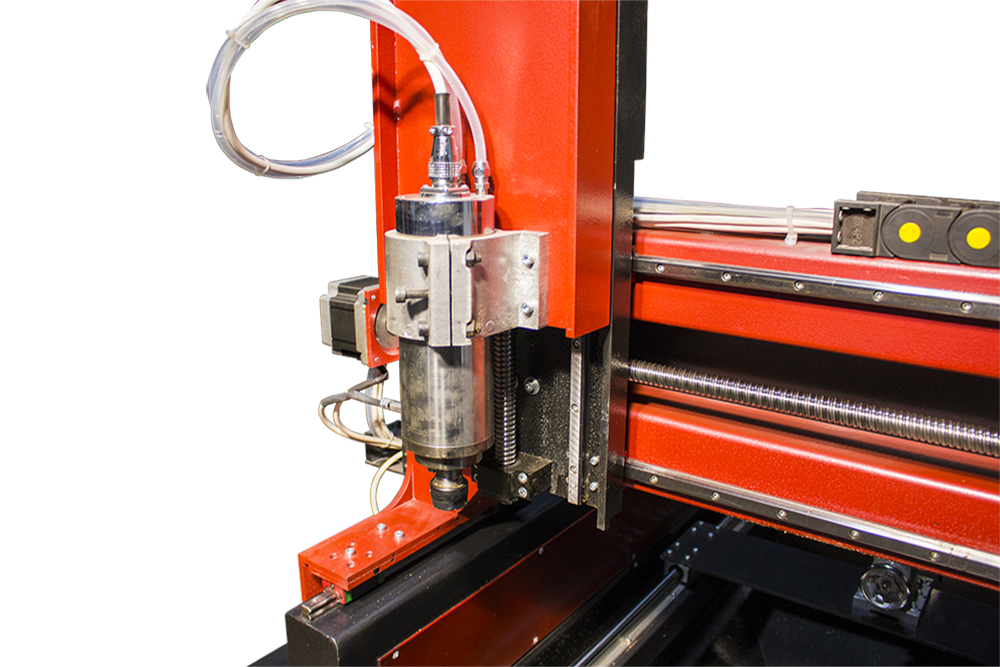

| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.6-3.5 |
| Вес (кг) | 290 |
| Габаритный размер станка (мм) | 1800 × 1400 × 1800 |
| Наименования | В базовый комплект поставки станка входит |
|---|---|
| Станок | Станок 1000х500х500 SL01PEN |

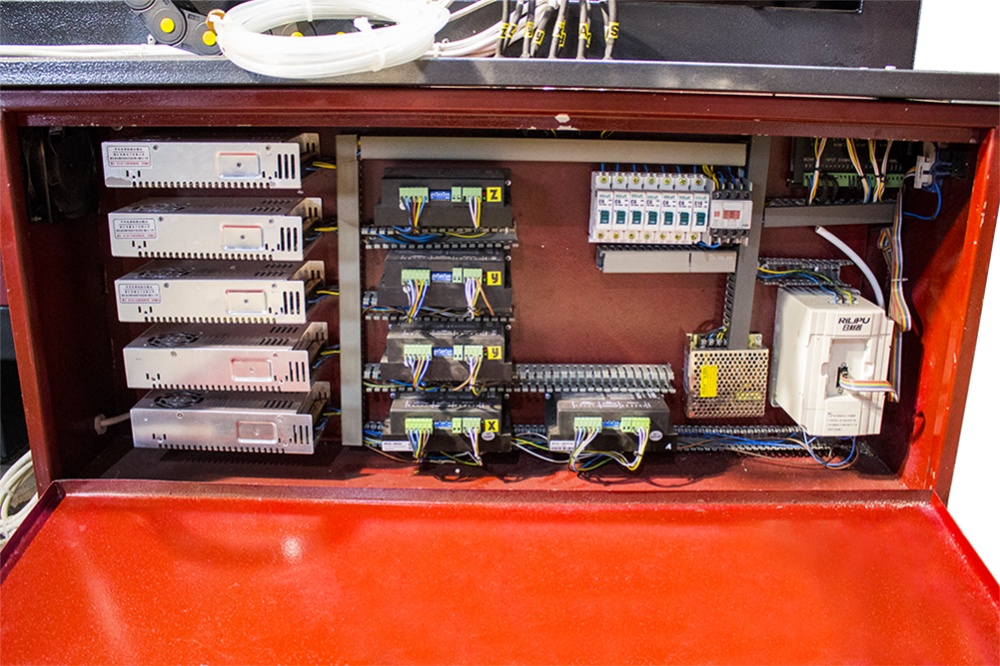

| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Программное обеспечение | Для обработки 2D файлов, для обработки 3D файлов |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к пульту |
| Система охлаждения | Помпа для охлаждения шпинделя |
| Система управления станком | Mach3 |
| Режущие инструменты | Набор фрез 3 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75), 1 шт. фреза для раскроя ( D6 мм пальчиковая фреза) |
| 3D модели | Готовый набор моделей для ЧПУ |
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
