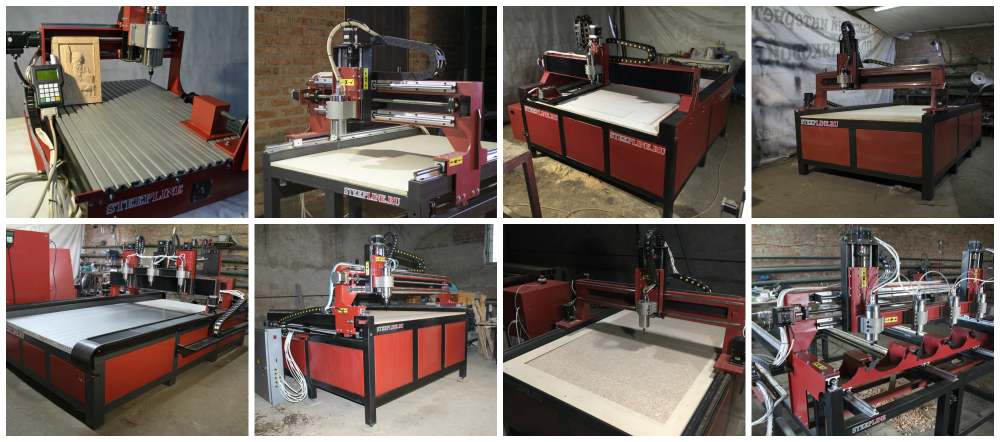

Производство станков с ЧПУ
Многоцелевые станки с ЧПУ или по-другому обрабатывающие центры (ОЦ) отличаются от стандартного оборудования с ЧПУ оснащением наличием автоматизированной системы смены инструментов и возможностью производить обработку заготовки в более чем в трех координатных осях.
В зависимости от предназначения и характера выполняемых работ многоцелевые станки делятся на два типа:
Первая группа многоцелевых устройств с ЧПУ является наиболее часто используемой и широко распространённой в различных областях производства. Именно ее мы сегодня постараемся рассмотреть в качестве примера многофункционального оборудования с ЧПУ.
На такого рода станках осуществляются многие сверлильные и фрезеровочные операции, такие как растачивание, развертывание, зенкерование, нарезание резьбы и другие виды обработки. Благодаря широкому ассортименту магазина и смене инструментов в автоматическом режиме обработка происходит с высокой точностью за относительно небольшое количество времени, если сравнивать с обычным оборудованием.
По направлению узлов скольжения станки подразделяются на вертикальные и горизонтальные. Перемещение и положение узлов отслеживается с помощью цифровой индикации.
Конструкция, оснащенная коробкой передач и вращающимся валом (шпиндельный механизм), плотно крепится к фундаменту. На станине фиксируется заготовка при помощи зажимов, упоров и прихватов. Перемещаясь возвратно-поступательными движениями по поперечным и продольным направляющим относительно неподвижной шпиндельной головки, консоль рабочего стола вращает заготовку вокруг режущего инструмента. Некоторые модели станка оснащены глобусным столом, который может перемещаться как по вертикальной, так и по горизонтальной оси. Заготовка на таком столе может обрабатываться с разных сторон без переустановки и дополнительного крепления.
Многие модели станков имеют два стола вместо одного. Пока на одном происходит обработка заготовки, на второй стол подается уже готовая деталь. После ее снятия на это же место кладется новая заготовка. Таким образом, получается конвейерная обработка. Такая конструкция позволяется сэкономить время на дополнительные технические операции и увеличить производительность почти в 10 раз, в сравнении с ручным или универсальным станком с ЧПУ.
Как правило, многоцелевые станки с ЧПУ имеют один шпиндель с большим магазином инструментов в револьверной головке. При смене заготовки или при необходимости произвести другую операцию с одним и тем же материалом, револьверная головка, вращаясь, производит смену инструмента автоматически, существенно сокращая вспомогательное время работы.
В качестве приводов на таких станках используются:
Благодаря автоматизации обработки, способности управлять процессом в большом объеме управляемых координат и возможности регулирования скорости обрабатывающий центр производит высокоточные операции с различными видами деталей (плоские, корпусные).
