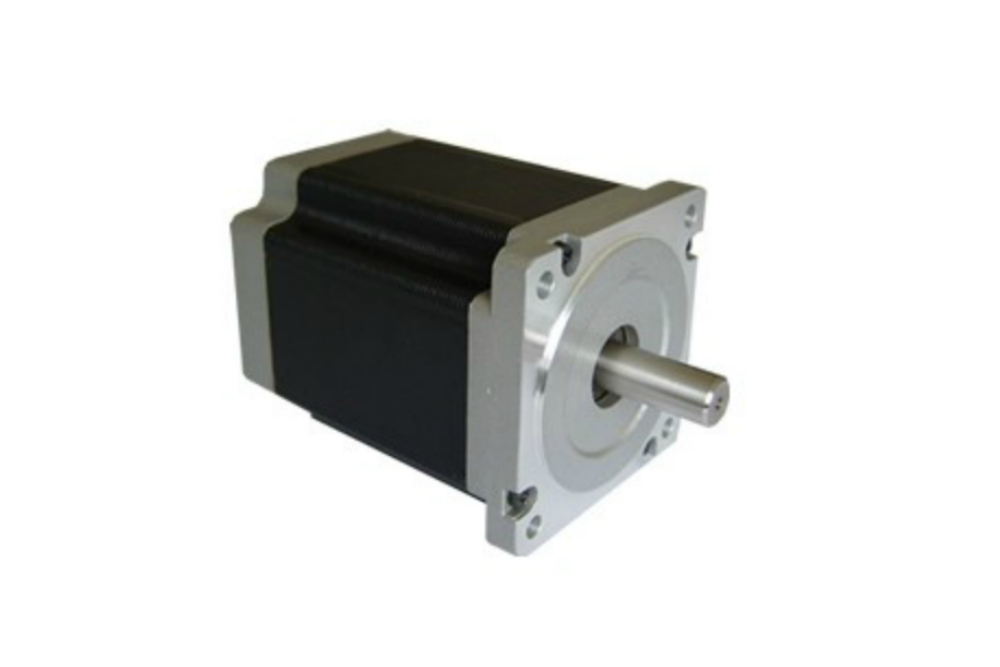

86BYG450C Шаговый двигатель

86BYG450C Шаговый двигатель: назначение и применение

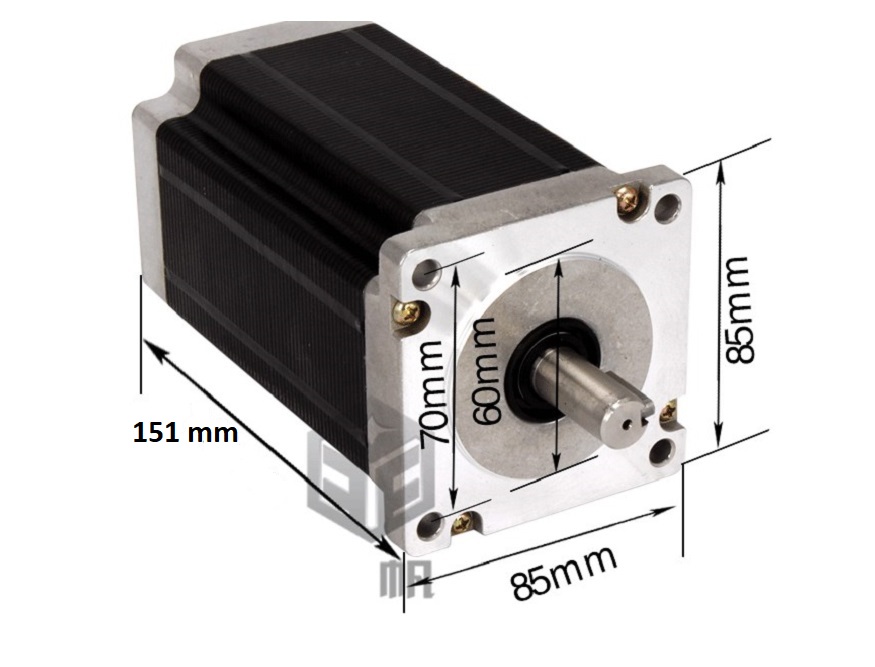

86BYG450C Шаговый двигатель — приводы осей для сборки, ремонта и модернизации станков. Позиция относится к разделу Шаговые двигатели NEMA 34 (86 мм) и применяется при сборке нового оборудования, плановом ремонте или модернизации действующего станка. Совместимость определяется по фактическим параметрам узла, а не только по внешнему виду или общему назначению. Для этой модификации в карточке указаны: ток — 5 А, момент — 120 кг*см, фланец — 86 мм (NEMA 34), длина — 151 мм.

Как подобрать совместимое исполнение

Перед заказом проверьте типоразмер NEMA, момент, ток, индуктивность, вал и совместимый драйвер. Для замены установленной детали полезно подготовить полную маркировку, фотографию шильдика, посадочные размеры и схему подключения. Если компонент входит в привод или систему управления, дополнительно сопоставьте питание, ток, интерфейс, допустимую нагрузку и условия охлаждения. Такая проверка помогает избежать повторного заказа и простоя оборудования. Не ориентируйтесь только на совпадение корпуса: детали одной серии могут различаться электрическими параметрами, точностью, предельной нагрузкой, исполнением вала или креплением. Специалист STEEPLINE может проверить исходные данные до оформления заказа.

Технические характеристики модели

Указанные значения помогают сравнить варианты внутри подраздела, но перед установкой следует сверить документацию и реальные параметры оборудования. Комплект поставки, наличие и характеристики текущей партии подтверждаются при оформлении заказа.

Связанные разделы и комплектующие

Другие размеры и исполнения представлены в разделе Шаговые двигатели и сервоприводы. Для согласования узла также могут потребоваться Драйверы двигателей, Контроллеры ЧПУ, Блоки питания. Ссылки ведут на внутренние разделы каталога, где можно сравнить совместимые позиции по назначению и характеристикам.

Цена, заказ и доставка по России

Актуальная цена показана в карточке товара. Добавьте позицию в корзину или передайте специалисту модель станка, назначение детали и известные параметры. Мы проверим совместимость, уточним наличие, предложим необходимые сопутствующие компоненты и рассчитаем доставку по России. Если точная маркировка неизвестна, приложите фотографию установленного узла — это ускорит подбор.

Наименование	Характеристики	Стоимость	Количество	Купить
86BYG450C	Длина: 151 мм; момент: 120 кг*см; ток: 5 А; вал: 14 мм с одной стороны. Количество выводов - 4.	7 750 ₽

(Общие технические параметры) гибридный шаговый двигатель 86BYG450C

сопротивление изоляции ______500 В пост. Тока 100 МОм Минимальная
температура окружающей среды ____________________20 ° C ~ + 50 ° C
повышение температуры _____________________________ 80 ° C Макс.
Радиальное биение _________________________________0,02 мм Макс.
Осевой прыжок ___________________________________максимум 0,8 мм
Модель: _____________________________________________86BYG450C
Номер фазы: _____________________________________________2 фазы
Ток: ________________________________________________________5 А
Индуктивность: ___________________________________________3,5 мГн
Максимальный статический крутящий момент___________________12 NM
Тело: ____________________________________________________151 мм
Выходной вал: ______________________________________________37мм
Диаметр вала: _____________________________________________14 мм
