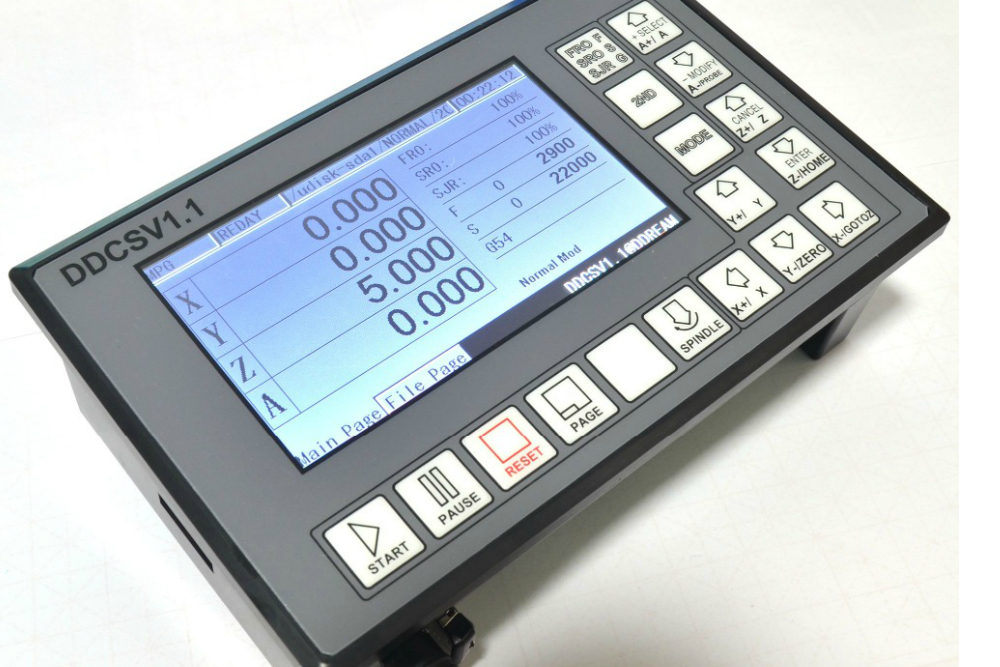

Контроллер DDCSV1
  • Контроллер DDCSV1
Поделиться:
  • DDCSV1 контроллер поддерживает подключение 4 оси, загрузка файлов через USB флеш-накопитель. Применяются стандартные G-коды. Совместимы с ArtCam, Pro-E, MasterCAM.
16950 ₽
Наименование Характеристики Стоимость Колличество Купить
Контроллер DDCSV1 Автономный контроллер DDCSV1 ARM+FPGA ЧПУ 4 оси, 500кГц, питание 18-32В, USB, G-код (без ограничений по размеру файла). 3 выхода и 16 входов, аналоговое управление частотным преобразователем шпинделя 0…10В, поддержка MPG энкодера-колеса. Цветной TFT 4.3” 480x272 дисплей. Размеры 156x93x45мм. Вес 0.5кг. 16950 ₽

DDCSV1 контроллер  ARM+FPGA ЧПУ 4 оси, 500кГц, питание 18-32В, USB, G-код (без ограничений по размеру файла). 3 выхода и 16 входов, аналоговое управление частотным преобразователем шпинделя 0…10В, поддержка MPG энкодера-колеса. Цветной TFT 4.3” 480x272 дисплей. Размеры 156x93x45мм. Вес 0.5кг.

Контроллеры ЧПУ- это контроллеры для станка ЧПУ (автономные) , построенные на базе ARM процессоров. Контроллеры предназначены для построения различных ЧПУ станокв: фрезерных, токарных,плазм и гравировальных станков. Контроллеры не требуют подключения к ПК во время работы. К контроллеру подключается USB флеш-накопитель или используется внутренняя флеш-память. Применяются стандартные G-коды и HPGL-3D коды. Совместимы с ArtCam, Pro-E, MasterCAM, и пр.

К данным понтролерам подключается стандартные драйвера Step/Dir.

DDCSV1 панель соджержит 17 кнопок. в основном совместим с FANUC пультах.

Характеристики:
16 оптоизолированных входов;
3 оптолизоированных выходов;
1 канал, 0-10V контроля скоростью вращения шпинделя (для подключения инвертора);
4х осевое управление шаговыми двигателями (maximum 500KHz)
процессор ARM9;
FPGA core algorithm chip;
экран 4.3 дюймов TFT screen, разрешение 480*272;
17 кнопок;
напряжение питания 18V-32V (ток потребления 1A)
поддержка U disk (USB Flash) для загрузки G кодов, размер файла не ограничен;

1. Не требует подключения компьютера. можно читать файлы с Флэш диска.
2. управление 4х осевым станоком (в зависимости от версии)
3. 15 входов (кнопки стоп, конечники и др. датчики)
4. 4 програмируемых выхода (вкл выкл СОЖ, вытяжки и управление другой переферией);
5. Управление скоростью вращения шпинделем (требуется подключение к инвертору VSO mode (0-10V));
6. Полная оптоизоляция
7. Высокая частоа импульсов Step 500кГц
8. поддержка стандартного G-кода совместимого с FANUC
9. простота установки в любой корпус

размер наружной панели 163мм*102мм*5мм;
размеры (габариты корпуса) 156мм*93мм*45мм;
размер отверстия под установку 156мм*93мм
