NC STUDIO WEIHONG PCIMC-74A
  • NC STUDIO WEIHONG PCIMC-74A
Поделиться:
  • Для , 4 осей STEP/DIR, питание , подключение по , управление шпинделем .
105000 ₽
Наименование Характеристики Стоимость Колличество Купить
NC STUDIO PCIMC-74A PCIMC-74A Частота импульсов 160 кГц Протокол STEP / DIR (шаг + направление) Сигналы дифференциальные Сигнал нулевой точки энкодера есть Сигнал ENABLE есть Максимальное число осей 4 Плата развязки EX4A2 EX4A2 Коммутация STEP/DIR есть Вход "Старт-стоп" есть E-stop есть Сигнал ошибки шпинделя есть Сигнал ENABLE есть Аналоговый выход для управления шпинделем 0..10 В Выход для управления тормозом оси Z есть Выход для управления СОЖ есть Синхронизация осей поддерживается 105000 ₽

NC STUDIO WEIHONG PCIMC-74A СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ ОРИГИН., 4-ОСЕВАЯ
Система управления NCStudio устанавливается с персональный компьютер в разъем PCI. Контроллер установленный в персональный компьютер соединен кабелем с фрезерным станком. Программное обеспечение NCStudio установленное на ПК обеспечивает автоматический контроль фрезерования с высокой скоростью по средством контроллера. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.

Особенности:

Разгрузка центрального процессора персонального компьютера, что снижает требования к мощности ПК.

“Всеядность” программного обеспечения. Система позволяет открывать файлы, сделанные в разных форматах и программах.

Работает с “поворотной осью” 3+1

Работает с шаговыми и серводвигателями

Простота и удобство эксплуатации

Интуитивно понятный интерфейс и удобство управления

Технические характеристики:

Характеристика PCIMC-74A

Частота импульсов 160KHz

Позиция Тип сигнала Импульсный + Направление

Сигнал управления дифференциального сигнала

Кодировщик нулевого сигнала Доступные

Включено Servo Драйвер Доступные сигнала

Servo Драйвер сигнализации Доступные сигнала

Servo Driver Alarm Очистить Доступные

Максимум Синхронные оси 4

Слот PCI Блок питания Доступные

Оборудованный Совет EX4A2 Терминал

Time Lock Функция Доступные

характеристика EX4A2

Импульсный + интерфейс Направление есть

Пуск / Стоп Точка входа есть

E-стоп ввода точки есть

Вход сигнала тревоги шпинделя точка есть

Входной Инструмент Преднастройка Точка есть

Механическая Происхождение есть

Инсульт предельная точка есть

Шпиндель Override сигнала Точка есть

Коррекция подачи точки сигнала есть

Синхронизация 4-оси есть

Аналоговый выход (0 ~ 10 В) есть

Ось Z Выход на тормоз есть

Охлаждение и смазка Выход есть

Триколор света сигнала есть

I / O Board Стандартный терминал Источник питания 24В

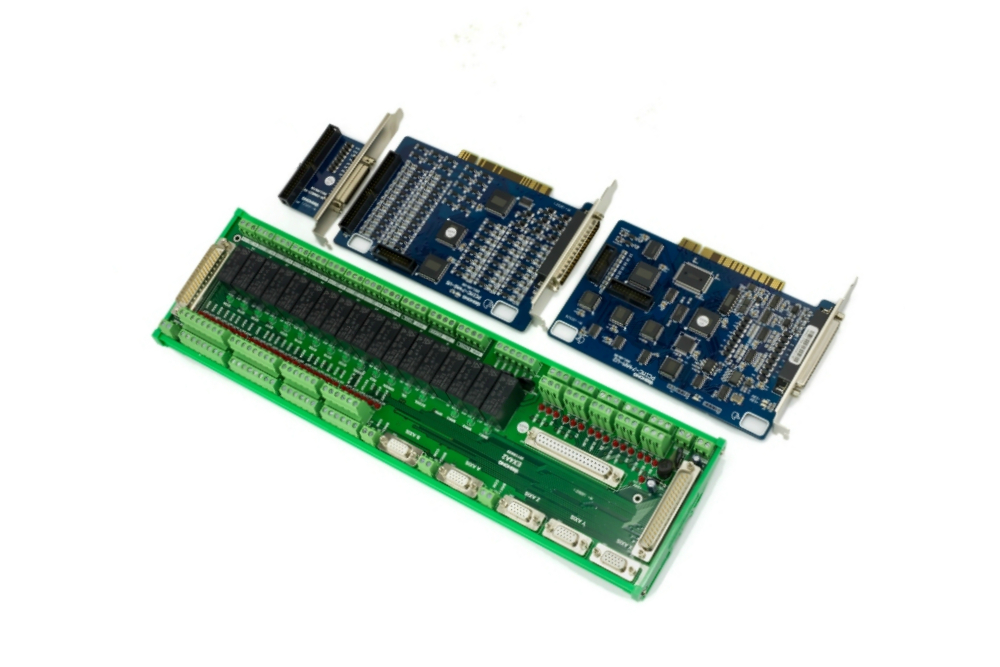

Контроллер PCIMC-74AM-V2 - 1 шт.

Плата входов-выходов PCIMC-74AS I/O - 1 шт.

Плата коммутационная EX4A2 - 1 шт.

Набор кабелей для подсоединения к компьютеру - 1 компл.

Диск с программным обеспечением NC Studio - 1 шт.
