NC Studio WEIHONG PCIMC-53B
  • NC Studio WEIHONG PCIMC-53B
Поделиться:
  • Для NCStudio v8, 3 осей STEP/DIR, питание , подключение по , управление шпинделем .
68000 ₽
Наименование Характеристики Стоимость Колличество Купить
NC Studio PCIMC-53B Частота, кГц - 160 Максимальная скорость обработки, м/с - 96 Колличество поддерживаемых осей - 3+1 Поворотная ось - есть поддержка Программа управления - NC Studio V8 68000 ₽

Система управления NCStudio устанавливается с персональный компьютер в разъем PCI. Контроллер установленный в персональный компьютер соединен кабелем с фрезерным станком. Программное обеспечение NCStudio установленное на ПК обеспечивает автоматический контроль фрезерования с высокой скоростью по средством контроллера.  Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.

Особенности:
Разгрузка центрального процессора персонального компьютера, что снижает требования к мощности ПК.
“Всеядность” программного обеспечения. Система позволяет открывать файлы, сделанные в разных форматах и программах.
Работает с “поворотной осью” 3+1
Работает с шаговыми и серводвигателями
Простота и удобство эксплуатации
Интуитивно понятный интерфейс и удобство управления

контроллер Weihong для NC Studio v8. Предназначен для управления 3-осевым фрезерным, фрезерно-гравировальным станком с ЧПУ. Версия 53B поддерживает подключение MPG. Система работает по протоколу шаг-направление (STEP-DIR), и способна генерировать импульсы на вход драйверов шаговых двигателей с частотой 160 кГц. Выше по ссылке доступна для скачивания английская версия программы NCStudio v8.

Технические характеристики:
Частота импульсов, кГц: 160
Максимальная скорость работы, м/с: 96
Протокол работы: step-dir
Формат файлов G код, PLT файлы (дополнительно)
Поддерживаемые одновременно оси: 3
Работа с поворотным устройством: Да
Аналоговый выход для управления шпинделем, В: 0…10
Управляемые моторы Шаговые/Серво двигатели
Функции интерполяции Линейная, круговая
Функция управления шпинделем Есть
Функция проверки данных системы Есть
Функция настройки данных работы Есть
Рабочие координаты 9 независимых рабочих координат
Язык ПО: Английский
Версия ПО: Ncstudio v8
Рабочая температура От 0°С до +70°С
Вес, кг: 1
6B-EX1D7
Коммутация STEP/DIR есть
Число входов/выходов 7 входов, 6 выходов
Вход “Старт-стоп” есть
E-stop есть
Сигнал ENABLE есть
Аналоговый выход для управления шпинделем 0..10 В
Выход для управления тормозом оси Z есть
Выход для управления СОЖ есть
Синхронизация осей поддерживается
Выход +5 В для питания периферии есть

Комплект поставки

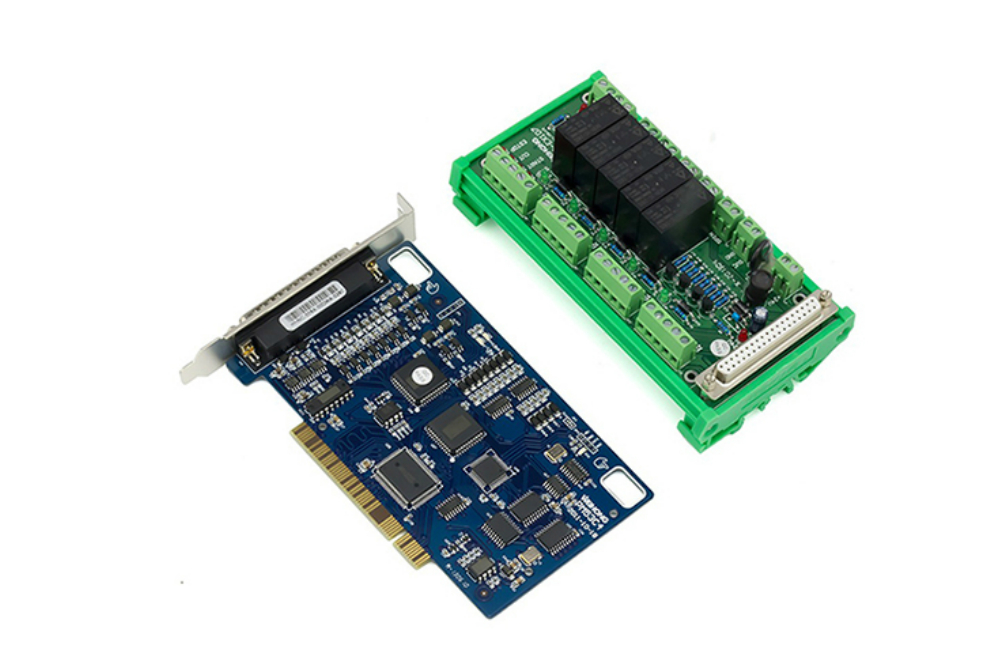

Контроллер NC Studio для PCI слота PCIMC-53B-V3 - 1 шт.
Плата коммутационная 6B-EX1D7- 1 шт.
Набор кабелей для подсоединения к компьютеру - 1 компл.
Диск с программным обеспечением NC Studio v8 - 1 шт.
