NCStudio 8 WEIHONG PCIMC-53C
  • NCStudio 8 WEIHONG PCIMC-53C
Поделиться:
  • Оригинальный аппаратный контроллер Weihong NCStudio 8 для управления 3-осевым станком с ЧПУ. Поддерживает версию NC Studio v8.
57000 ₽
Наименование Характеристики Стоимость Колличество Купить
NC Studio v8 PCIMC-53C WEIHONG PM53C Частота импульсов 160 кГц Максимально достижимая скорость 96 м/с Протокол STEP / DIR (шаг + направление) Сигналы дифференциальные Поддержка ручного генератора импульсов нет Сигнал нулевой точки энкодера не поддерживается Сигнал ENABLE не поддерживается Сигнал "ошибка" драйверов двигателей не поддерживается Сброс сигнала "ошибка" драйверов не поддерживается Максимальное число осей 3 Синхронизация осей поддерживается(до 3 осей одновременно) Плата развязки 6B-EX1D7 Коммутация STEP/DIR есть Число входов/выходов 7 входов, 6 выходов Вход "Старт-стоп" есть E-stop есть Сигнал ENABLE есть Аналоговый выход для управления шпинделем 0..10 В Выход для управления тормозом оси Z есть Выход для управления СОЖ есть Синхронизация осей поддерживается Выход +5 В для питания периферии есть 57000 ₽

Оригинальный аппаратный контроллер Weihong NCStudio для управления 3-осевым станком с ЧПУ. Основное отличие от комплекта PCIMC-53B - не поддерживается подключение ручного генератора импульсов к контроллеру. Поддерживает версию NC Studio v8. Выше по ссылке можно скачать руководство для Ncstudio v8 на английском и саму программу.

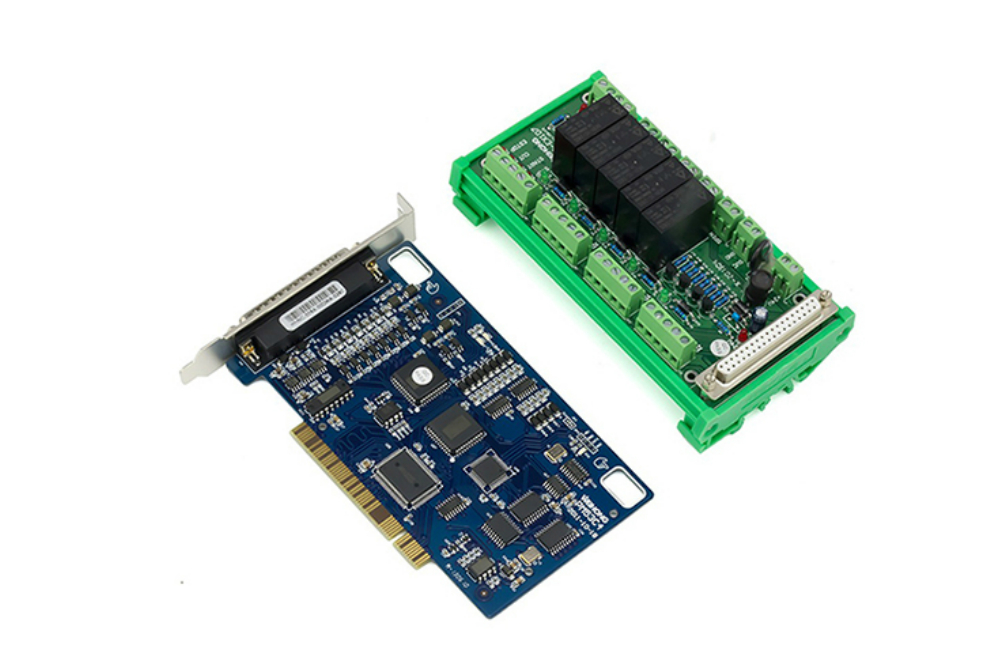

Комплект поставки
Плата для NC studio PCIMC-53С-V3, интерфейс PCI - 1 шт.
Плата коммутационная 6B-EX1D7- 1 шт.
Набор кабелей для подсоединения к компьютеру - 1 компл.
Диск с программным обеспечением NC Studio v8 - 1 шт.

NCStudio 8 WEIHONG PCIMC-53C СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ ОРИГИН., 3-ОСЕВАЯ
Контроллеры NCStudio - это специализированные платы расширения для ПК, которые работают с программным обеспечением Weihong NCStudio. Weihong NCStudio - это программный комплекс для управления станком ЧПУ от ПК с ОС Windows. Система управления NCStudio использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п. NCStudio отличает стабильность работы и высокое качество расчета траектории движения - поскольку генератор сигналов управления электроприводом вынесен на отдельную плату и ПК занимается только расчетом траектории

Оригинальный аппаратный контроллер Weihong NCStudio для управления 3-осевым станком с ЧПУ. Основное отличие от комплекта PCIMC-53B - не поддерживается подключение ручного генератора импульсов к контроллеру. Поддерживает версию NC Studio v8.
Комплект поставки

Плата для NC studio PCIMC-53С-V3, интерфейс PCI - 1 шт.

Плата коммутационная 6B-EX1D7- 1 шт.

Набор кабелей для подсоединения к компьютеру - 1 компл.

Диск с программным обеспечением NC Studio v8 - 1 шт.

Технические характеристики:

WEIHONG PM53C

Частота импульсов160 кГц

Максимально достижимая скорость96 м/с

ПротоколSTEP / DIR (шаг + направление)

Сигналыдифференциальные

Поддержка ручного генератора импульсовнет

Сигнал нулевой точки энкодеране поддерживается

Сигнал ENABLEне поддерживается

Сигнал “ошибка” драйверов двигателейне поддерживается

Сброс сигнала “ошибка” драйверовне поддерживается

Максимальное число осей3

Синхронизация осейподдерживается(до 3 осей одновременно)

Плата развязки6B-EX1D7

6B-EX1D7

Коммутация STEP/DIRесть

Число входов/выходов7 входов, 6 выходов

Вход “Старт-стоп”есть

E-stopесть

Сигнал ENABLEесть

Аналоговый выход для управления шпинделем0..10 В

Выход для управления тормозом оси Zесть

Выход для управления СОЖесть

Синхронизация осейподдерживается

Выход +5 В для питания периферииесть
