Габарит обработки по координатам модели

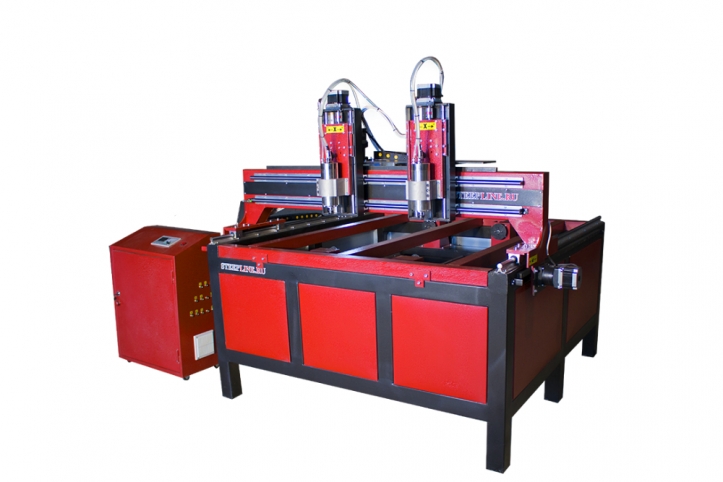

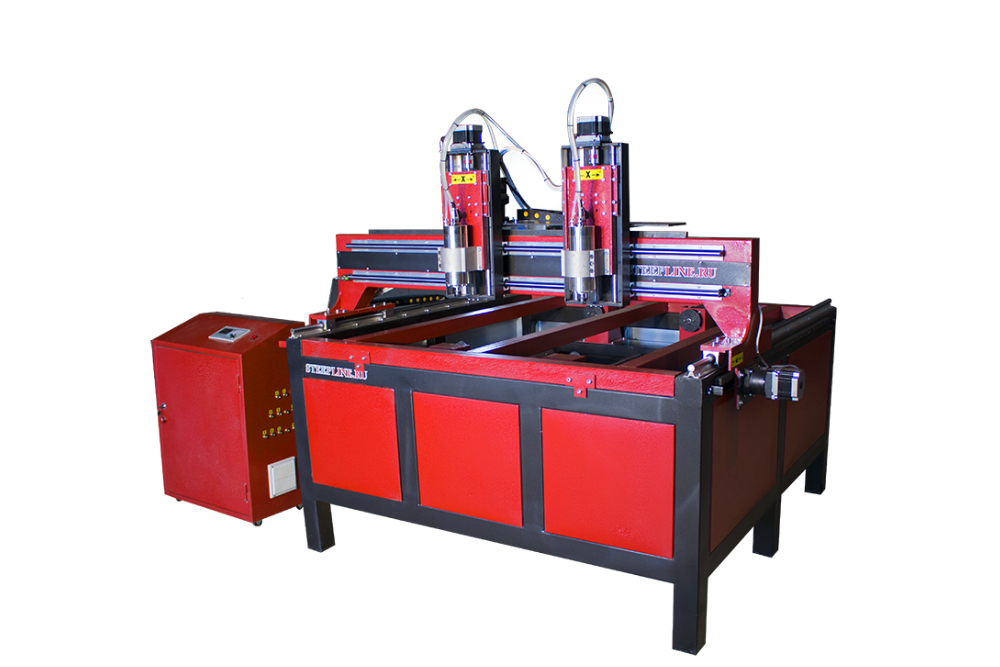

MULTI 2SL04 — токарно-фрезерный станок с ЧПУ для обработки заготовки вокруг продольной оси. Рабочий формат 2000 × 300 × 300 × 360° мм подходит для длинные серии на двух позициях. Фреза формирует рельеф и геометрию по программе, поэтому модель применяют там, где ручная токарная обработка слишком медленна или сложно повторить рисунок серии.
Основные изделия для этой модели: длинные балясины и серийные изделия. Выбор нужно начинать не с абстрактной мощности, а с чертежа, максимальной заготовки, материала, точности, количества деталей и требований к готовой поверхности.
| Задача | Практический результат |
|---|---|
| Обработка со всех сторон | Поворот заготовки открывает доступ к цилиндрической поверхности без ручного перебазирования. |
| Повторение сложного рельефа | Цифровая модель помогает выпускать одинаковые балясины и декоративные детали. |
| Позиции под производительность | Одна, две или четыре позиции выбираются по партии, циклу и ассортименту. |
Число рабочих позиций, диаметр и длина заготовки, способ базирования, припуск и доступ инструмента согласуются до заказа. Станок не заменяет технологию: для длинной детали особенно важны жёсткость заготовки, поддержка, балансировка, фреза и безопасная скорость вращения.
Перед запуском оператор проверяет крепление, нулевую точку, инструмент или оптику, управляющую программу, безопасную траекторию и работу вспомогательных систем. Оборудование должно работать под наблюдением обученного человека.
| Параметр | Что учитывать при выборе |
|---|---|
| Рабочая зона: 2000 × 300 × 300 × 360° мм | Сверяйте не только размер готовой детали, но и исходную заготовку, крепления и технологические отступы. |
| Мощность узла: 2200 Вт | Производительность зависит от материала, инструмента, глубины обработки и качества, а не от одной цифры мощности. |
| Механика: Цилиндрические 20 мм; передача — Зубчатая рейка / редуктор | Исполнение осей учитывается вместе со скоростью, массой подвижных частей и характером загрузки. |
| Габариты: 2800x950x1000; масса: 670 кг | Данные нужны для разгрузки, заноса, основания, проходов и подготовки помещения. |
Пришлите чертёж или фотографию изделия, материал, размеры заготовки, глубину обработки, желаемое количество деталей за смену и доступное помещение. По этим данным можно проверить технологию, предложить инструмент и оснащение, оценить цикл и подготовить прозрачную спецификацию.
Здесь форму создаёт управляемая фреза вместе с поворотом заготовки, что позволяет выполнять сложный рельеф.
Да, после настройки заготовки, нуля, инструмента и программы результат можно повторять.
По размеру партии, длине цикла, ассортименту и допустимому времени переналадки.
Токарный станок с ЧПУ по деревуВозможности оборудования для тел вращения и декора.Читать статью в новой вкладке
Изготовление балясин из дереваТехнология и подготовка серийных точёных изделий.Читать статью в новой вкладке
Фрезерный ЧПУ для бизнесаПоле, загрузка и комплектация для заказов.Читать статью в новой вкладке
Инженер сопоставит изделие с рабочей зоной 2000 × 300 × 300 × 360° мм, проверит ограничения технологии и подготовит совместимую комплектацию. Вы получите расчёт именно под свою задачу без лишних модулей.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: Зубчатая рейка / редуктор. Направляющие: Цилиндрические 20 мм. Эти узлы определяют траекторию и повторяемость движения.
Система Inectra выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y,X,Z,A, наибольшие, мм | 2000 × 300 × 300 × 360° |
| Количество осей | 4 оси - Y,X,Z,A |
| Тип передачи по осям X, Y | Зубчатая рейка / редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Тип электродвигателей перемещения | Шаговые двигателя 86HS |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | Inectra |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 4 |
| Максимальная скорость холостого хода, м/мин | 0 - 7 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 10 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.3-4.0 |
| Вес (кг) | 670 |
| Габаритный размер станка (мм) ДхШхВ | 2800 × 950 × 1000 |
| В базовый комплект поставки станка входит | Станок |
|---|---|
| Цанга | В комплекте цанга под хвостовик 6 мм. |
| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к компьютеру LPT |
| Система охлаждения шпинделя | Водяная помпа |
| Компьютер для управления станком | В комплект не входит (Опция) |
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект MULTI 2SL04
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 2000 × 300 × 300 × 360°, силовой узел, приводы, управление и опции для MULTI 2SL04 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 2000 × 300 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Для токарных и четырёхосевых моделей заранее проверяются длина заготовки, зона обслуживания поворотной оси и место для безопасной загрузки.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
Укажите город, материал, размеры заготовки и нужные операции. Специалист проверит MULTI 2SL04 и подготовит предложение.
