Размер зоны обработки по осям X и Y
| Материал или задача | Примеры применения |
|---|---|
| ПНД | футеровка, панели, элементы ёмкостей и технические детали |
| Инженерные пластики | раскрой, карманы, отверстия и наружный контур |
| Композитные панели | линии сгиба, монтажные отверстия и раскрой |
| Древесные материалы | крупные формы, шаблоны и интерьерные элементы |
Стоимость станка ЧПУИз чего складывается цена станка и какой бюджет нужен для полноценного запуска.Читать статью в новой вкладке
Запчасти для станков с ЧПУ от производителя в РоссииДоступность запчастей, обслуживание и срок восстановления промышленного оборудования.Читать статью в новой вкладке
Как выбрать фрезерный станок с ЧПУ под конкретную задачуАлгоритм выбора фрезерного ЧПУ по реальной детали и производственной операции.Читать статью в новой вкладке

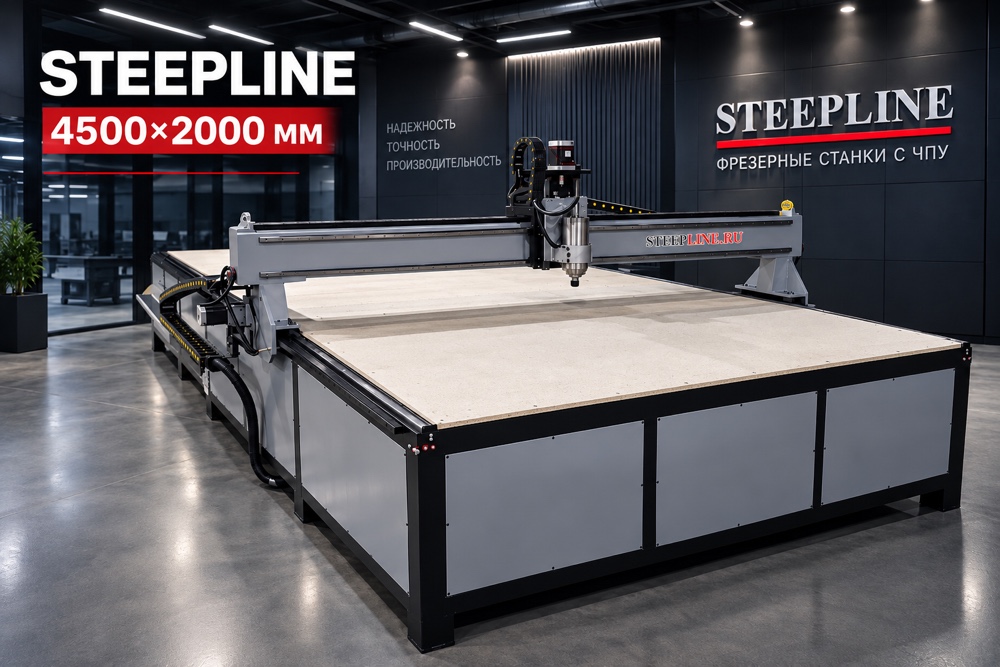

\nПришлите материал, размеры заготовки, чертёж типовой детали и плановую загрузку. Специалист предложит рабочую комплектацию, рассчитает стоимость и объяснит, какие опции действительно нужны вашему производству.\n\nПолучить расчёт STEEPLINE PRO 4500×2000
Индивидуальное промышленное решение для листов длиной до 4,5 метра без повторного базирования. Ниже указано базовое исполнение; усиление шпинделя, приводов, стола и системы фиксации согласуется под материал и плановую загрузку.
Размер зоны обработки по осям X и Y
Запас для заготовки, фрезы и безопасного перемещения
Водяное охлаждение, до 24 000 об/мин
Сварная промышленная станина
Косозубая рейка по осям X и Y передаёт движение на длинном рабочем поле, а профильные рельсы GHR20 задают траекторию перемещения.
Шарико-винтовая передача Ø20 мм с шагом 5 мм используется для вертикального перемещения шпинделя и повторяемого выхода на заданную высоту.
Датчик длины инструмента ускоряет привязку фрезы, индуктивные датчики задают нулевые точки, система выравнивания помогает синхронизировать портал.
| Параметр | Базовое значение |
|---|---|
| Рабочая зона по осям X и Y, мм | 4500 × 2000 |
| Ход шпинделя по оси Z, мм | 200 |
| Передача по осям X и Y | Косозубая рейка и ременной редуктор 1:3 |
| Передача по оси Z | ШВП Ø20 мм, шаг 5 мм |
| Направляющие | Профильные рельсы GHR20 |
| Рабочая поверхность стола | ДСП |
| Двигатели перемещения | Шаговые двигатели, 4 А |
| Смена инструмента | Ручная, фиксация гайкой |
| Система управления | Inectra 4US |
| Автоматическое выравнивание портала | Есть |
| Драйверы шаговых двигателей | 860 |
| Блоки питания | NES-360-70, 5 А |
| Датчик длины инструмента | Есть |
| Датчики нулевых точек | Индуктивные LJ12A3-4-Z/BX |
| Максимальная рабочая скорость, м/мин | 0–5 |
| Максимальная скорость холостого хода, м/мин | 0–6 |
| Рабочее ускорение | До 300 мм/с² |
| Частота вращения шпинделя, об/мин | 0–24 000 |
| Мощность шпинделя, кВт | 1,5 |
| Тип цанги | ER11 |
| Максимальный диаметр хвостовика | До 7 мм |
| Тип станины | Сварная, листовой металл 6 и 8 мм |
| Ток приводов по осям | 4 А |
| Напряжение питания, В | 220 |
| Частота тока, Гц | 50 |
| Потребляемая мощность | До 4,0 кВт |
| Масса станка, кг | 980 |
| Габариты Д × Ш × В, мм | 5000 × 2800 × 1600 |
| Гарантия | 12 месяцев |
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок STEEPLINE PRO
✓Блок управления
✓Цифровой носитель с инструкциями
✓Соединительный кабель
✓Помпа охлаждения шпинделя
✓Ключи для шпинделя
✓Ссылка на библиотеку из 2000 бесплатных 3D-моделей
✓Цанга под хвостовик 6 мм
Характеристики указаны для базового исполнения STEEPLINE PRO 4500×2000. Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Опции, мощность шпинделя, система управления, стол и приводы фиксируются в спецификации к договору.
Пришлите материал, размеры заготовки, требуемые операции и количество изделий за смену. Инженер проверит, достаточно ли базового исполнения STEEPLINE PRO 4500×2000, и предложит только необходимые изменения.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Подберите оснащение под материал, способ крепления заготовки, требуемую производительность и условия монтажа. Доступность и параметры каждой опции инженер STEEPLINE проверит для выбранной модели; стоимость рассчитывается вместе с комплектацией.
Опция STEEPLINEСтанина делится на жёсткие заводские секции, которые можно занести через ограниченные проёмы и собрать непосредственно на месте эксплуатации.
Опция STEEPLINEЖёсткая алюминиевая поверхность с Т-пазами для прижимов и оснастки. Подходит для влажной обработки алюминия и камня при установленной системе подачи СОЖ.
Опция STEEPLINEМеханическое крепление листов, плит и нестандартных заготовок при помощи прижимов. Жертвенный слой защищает основной стол от фрезы и легко обслуживается.
Опция STEEPLINEБыстрая равномерная фиксация листового материала без механических прижимов по периметру детали.
Опция STEEPLINEИсточник разрежения подбирается по площади стола, пористости материала и требуемой силе удержания.
Опция STEEPLINEДополняет фрезерный шпиндель и расширяет возможности станка: на одном рабочем поле можно фрезеровать, наносить изображения и резать совместимые неметаллические материалы.
Опция STEEPLINEПозволяет обрабатывать цилиндрические и объёмные детали: балясины, колонны, статуэтки и элементы сложной формы.
Опция STEEPLINEУвеличенный вертикальный ход расширяет диапазон высот, а независимый второй шпиндель сокращает переналадку между операциями.
Опция STEEPLINEВыберите мощность под материал, глубину съёма, диаметр инструмента и плановую сменную нагрузку.
Опция STEEPLINEГотовый комплект оснастки помогает быстрее запустить станок и перекрыть основные операции по раскрою и 2D/3D-фрезеровке.
Опция STEEPLINEПодаёт охлаждающую жидкость непосредственно в зону резания при работе с камнем и цветными металлами.
Опция STEEPLINEАвтономное профессиональное управление станком с поддержкой четырёх осей и сохранением управляющих программ во встроенной памяти.
Опция STEEPLINEКомплект управления и серводвигателей для точного позиционирования, стабильной динамики и контролируемой работы осей.
Опция STEEPLINEПовышают крутящий момент и точность передачи движения при интенсивных режимах обработки длинных деталей.
Опция STEEPLINEДозированно подаёт смазку к узлам перемещения, упрощая регламентное обслуживание станка.
Опция STEEPLINEУдаляет стружку и древесную пыль из зоны фрезерования, помогает сохранять чистоту рабочего места и защищает механизмы.
Согласуем материал и изделия, подготовим техническое задание, рассчитаем конфигурацию и срок изготовления. Перед отгрузкой станок собирается и тестируется на производстве STEEPLINE. Доставка, пусконаладка и обучение согласуются отдельно.
Получить расчёт и срок изготовления
До подписания договора согласуем комплектацию, сроки и способ перевозки. Менеджер рассчитает доставку с учётом габаритов станка, города получения и условий разгрузки.
Вы заранее понимаете, какие данные нужны для расчёта и что происходит на каждом этапе.
Материал, размеры деталей, режим работы, нужные опции, город доставки и особенности помещения.
Подбираем комплектацию, рассчитываем цену и доставку, затем отправляем коммерческое предложение.
В договоре закрепляем модель, оснащение, стоимость, порядок оплаты, срок готовности и условия отгрузки.
Подготавливаем станок к перевозке, согласуем дату и передаём груз выбранной транспортной компании.
Подписываем договор, выставляем счёт. Стандартное условие — 100% оплата перед отгрузкой.
Обычно 50% при заключении договора и 50% после готовности станка, перед отправкой. Точный график указываем в договоре.
Для станков, которые изготавливаются под заказ, ориентировочный срок производства составляет 50–80 рабочих дней. Возможность сокращённого срока 30–45 рабочих дней менеджер подтверждает до подписания договора.
Стоимость зависит от маршрута, размеров и массы груза, типа упаковки, доставки до терминала или до адреса, а также необходимости отдельной машины.
До заказа проверьте ширину проёмов, маршрут заноса, место разгрузки и возможность подъезда грузового транспорта. Для сложного заноса заранее обсудите разборное исполнение рамы.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Координаты: 48.292474, 40.275522. Дату приезда, тип транспорта и погрузку необходимо заранее согласовать с менеджером.
Укажите город, материал, размеры заготовки и нужные опции. Специалист проверит комплектацию STEEPLINE PRO 4500×2000, рассчитает перевозку и подготовит предложение.
