Габарит обработки по координатам модели

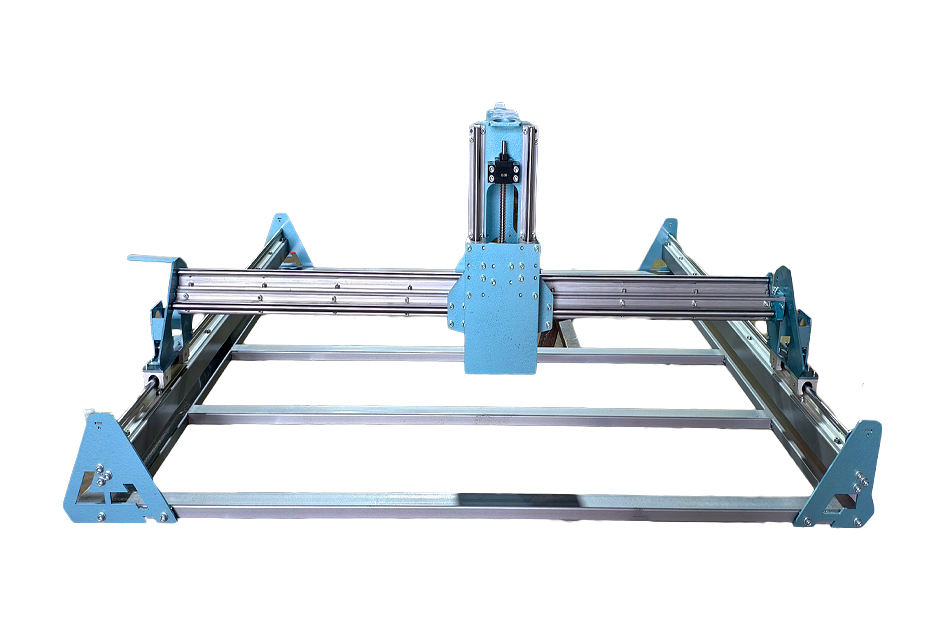

CNCHOME V2 500х500 — без электроники — механическая база с рабочей зоной 500 × 500 × 120 мм для тех, кто осознанно выбирает собственные двигатели, драйверы, контроллер, шкаф управления и шпиндель. Модель ориентирована на доступная компактная механика V2. Это не готовый к запуску станок: электроника, электромонтаж, программирование и проверка безопасности входят в проект покупателя либо согласуются отдельно.
Основные изделия для этой модели: хобби, обучение и небольшие заказы. Выбор нужно начинать не с абстрактной мощности, а с чертежа, максимальной заготовки, материала, точности, количества деталей и требований к готовой поверхности.
| Задача | Практический результат |
|---|---|
| Свобода выбора управления | Можно связать механику с привычной системой ЧПУ и интерфейсом оператора. |
| Нет переплаты за заменяемую электронику | Покупатель получает механическую основу и сам формирует электрическую часть. |
| Требуется инженерная совместимость | Моторы, драйверы, блоки питания и шпиндель нельзя выбирать изолированно друг от друга. |
Назначение по материалам определяется установленным шпинделем, инструментом, режимом и системой удаления отходов. До заказа нужно проверить массу портала, момент приводов, напряжение, кабельные трассы, концевые датчики, аварийную остановку и совместимость контроллера.
Перед запуском оператор проверяет крепление, нулевую точку, инструмент или оптику, управляющую программу, безопасную траекторию и работу вспомогательных систем. Оборудование должно работать под наблюдением обученного человека.
| Параметр | Что учитывать при выборе |
|---|---|
| Рабочая зона: 500 × 500 × 120 мм | Сверяйте не только размер готовой детали, но и исходную заготовку, крепления и технологические отступы. |
| Мощность узла: - Вт | Производительность зависит от материала, инструмента, глубины обработки и качества, а не от одной цифры мощности. |
| Механика: Цилиндрические рельсы SBR20; передача — Ременная передача | Исполнение осей учитывается вместе со скоростью, массой подвижных частей и характером загрузки. |
| Габариты: 800х1100х650; масса: 50 кг | Данные нужны для разгрузки, заноса, основания, проходов и подготовки помещения. |
Пришлите чертёж или фотографию изделия, материал, размеры заготовки, глубину обработки, желаемое количество деталей за смену и доступное помещение. По этим данным можно проверить технологию, предложить инструмент и оснащение, оценить цикл и подготовить прозрачную спецификацию.
В базовом варианте отсутствуют двигатели, драйверы, контроллер, силовая часть и шпиндель. Точный состав фиксируется в спецификации.
Можно после проверки напряжений, токов, интерфейсов, момента приводов, креплений и логики безопасности.
Покупателю, которому нужен готовый станок с пусконаладкой без самостоятельного проектирования, лучше выбрать комплектную модель.
Собрать ЧПУ или купить готовыйРиски, бюджет и требования к самостоятельной сборке.Читать статью в новой вкладке
Как выбрать станок под свои задачиСвязываем изделие, материал, поле и производительность.Читать статью в новой вкладке
Как выбрать фрезу под материалИнструмент, геометрия режущей части и режимы обработки.Читать статью в новой вкладке
Инженер сопоставит изделие с рабочей зоной 500 × 500 × 120 мм, проверит ограничения технологии и подготовит совместимую комплектацию. Вы получите расчёт именно под свою задачу без лишних модулей.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: -
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки

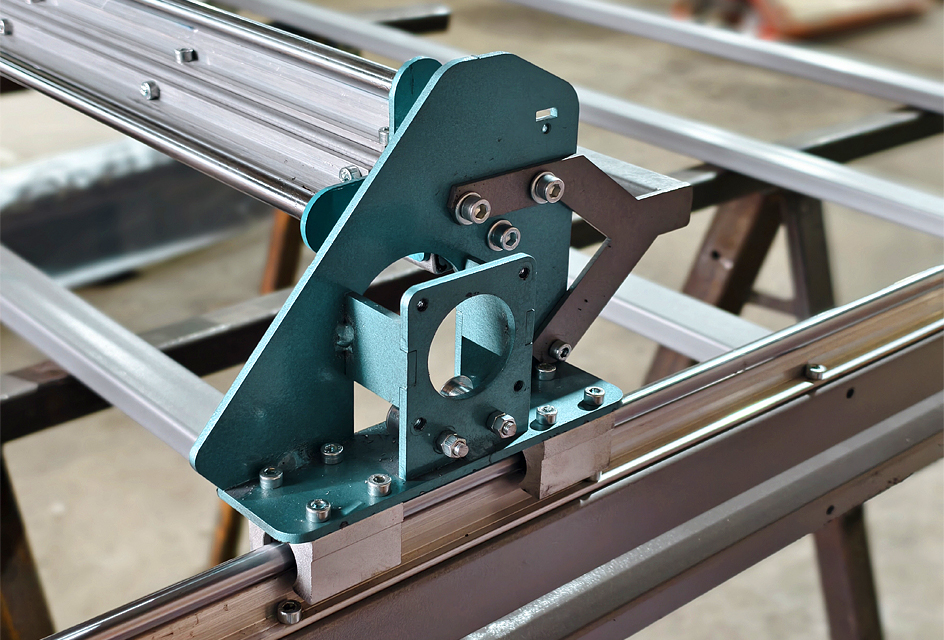

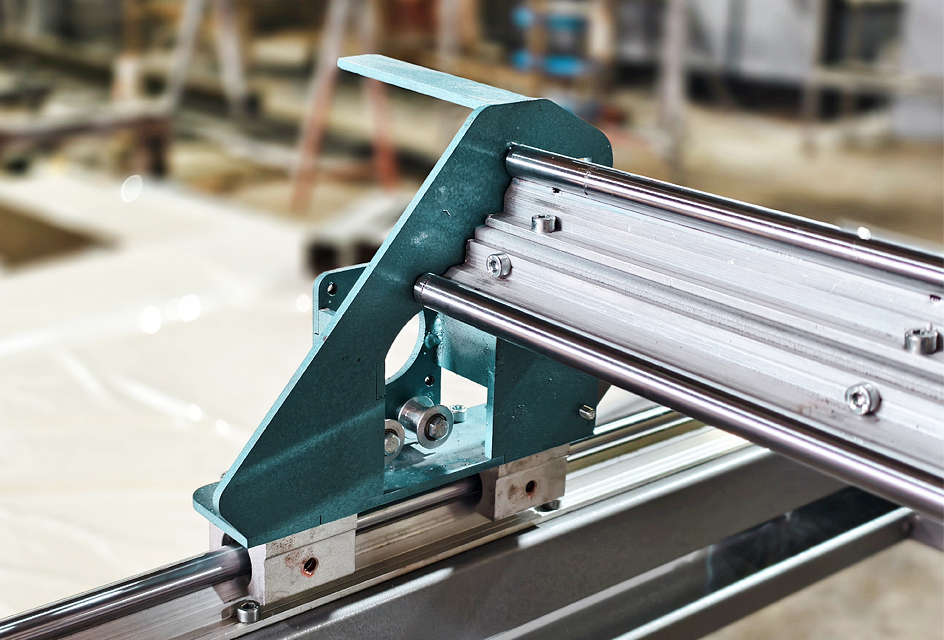

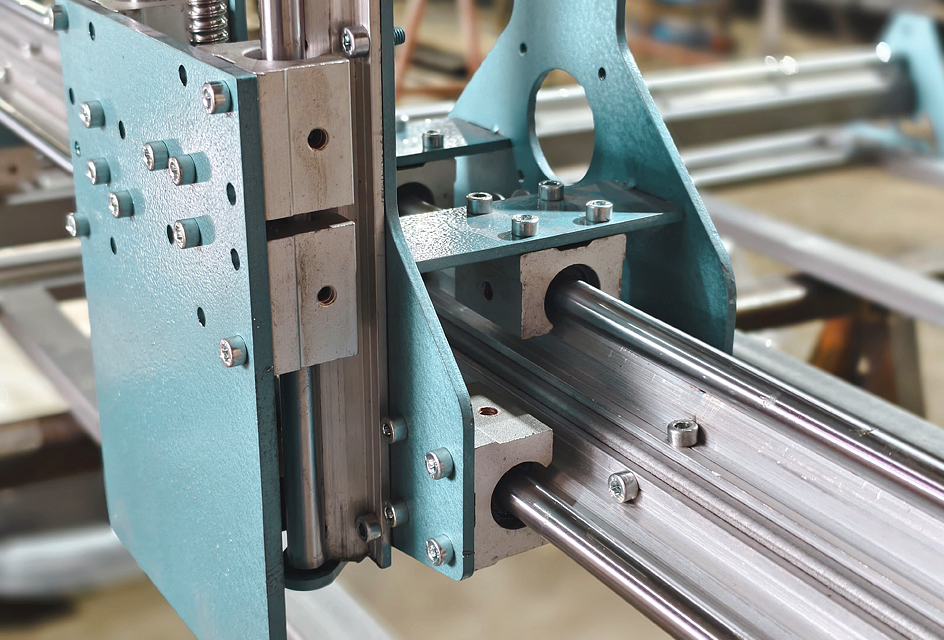

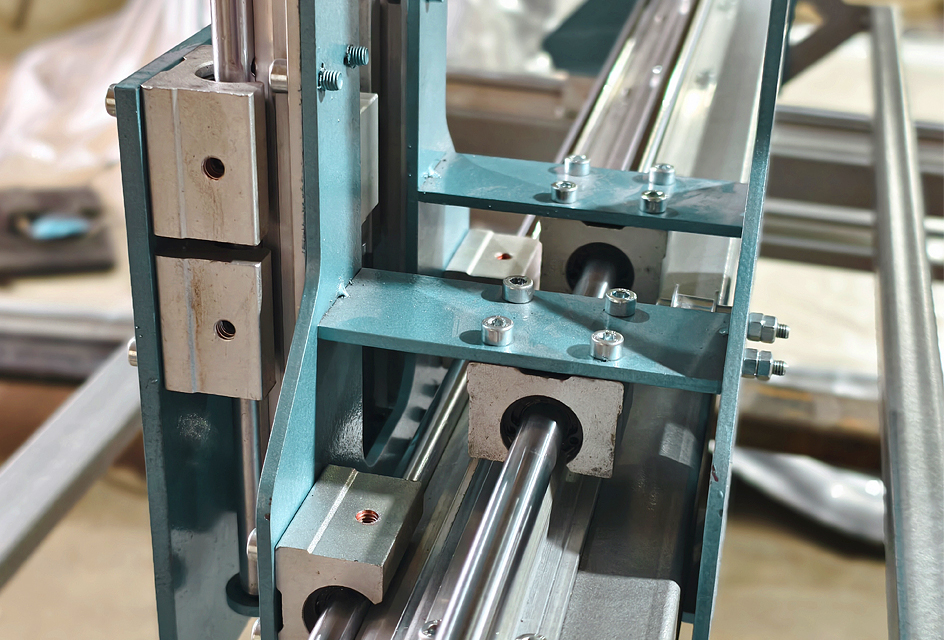

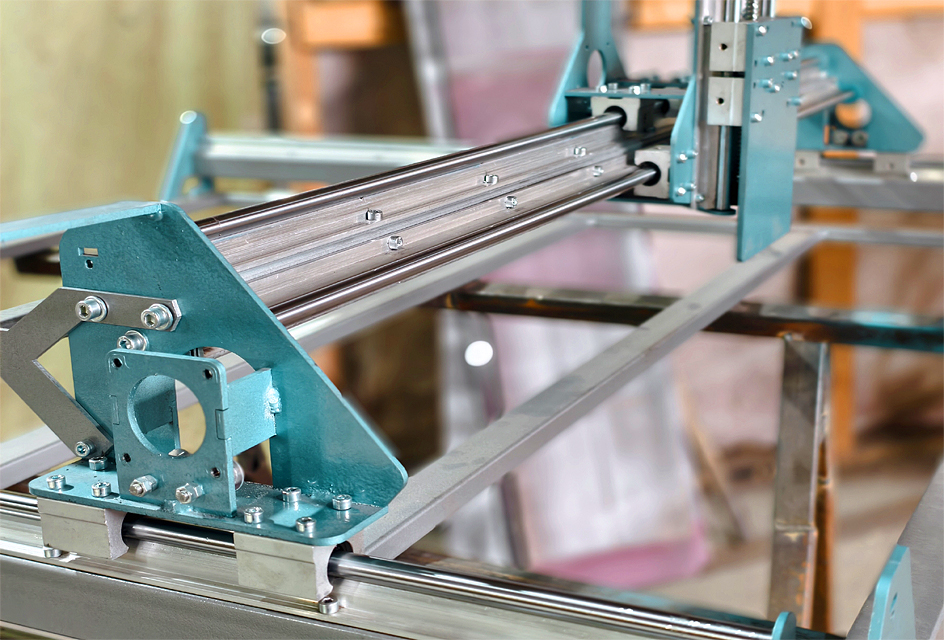

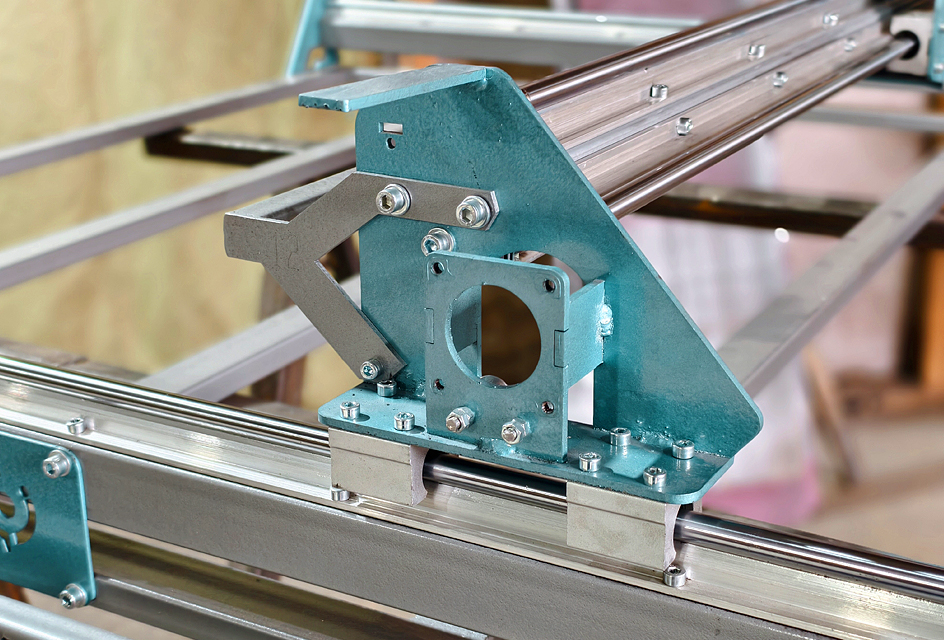

Передача: Ременная передача. Направляющие: Цилиндрические рельсы SBR20. Эти узлы определяют траекторию и повторяемость движения.
Система - выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размер рабочего поля Y X Z | 500х500х120 |
| Габариты станка | 800х1100х650 мм |
| Вес станка | 50 кг |
| Направляющие | Цилиндрические рельсы SBR16 | [/td]
| Тип передачи по оси Y X | Ременная передача |

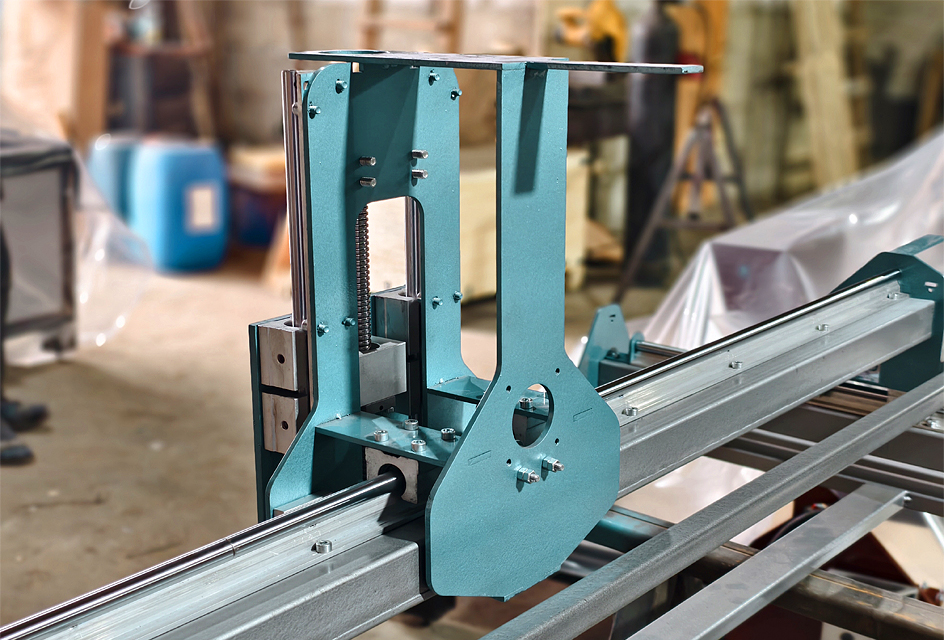

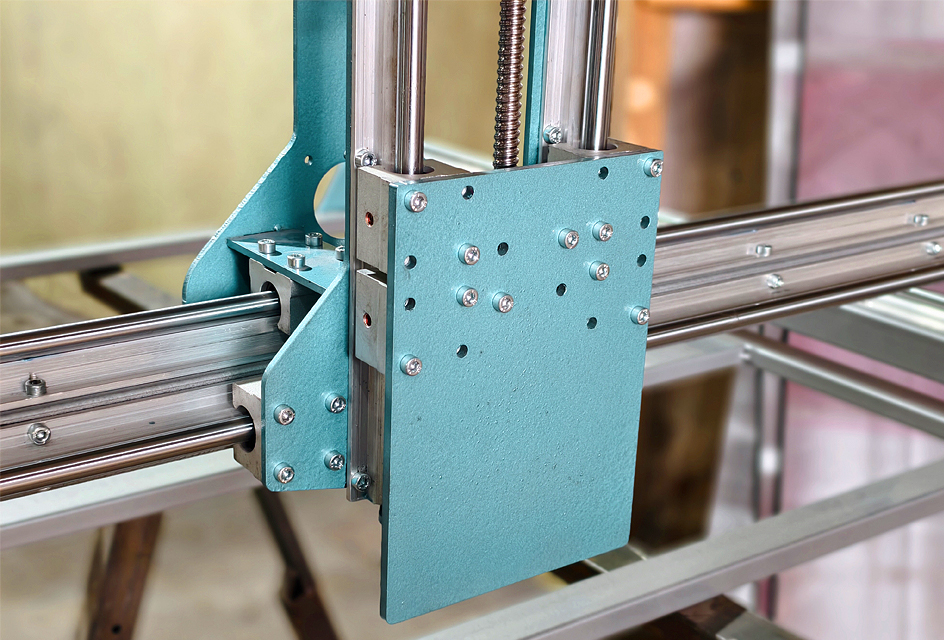

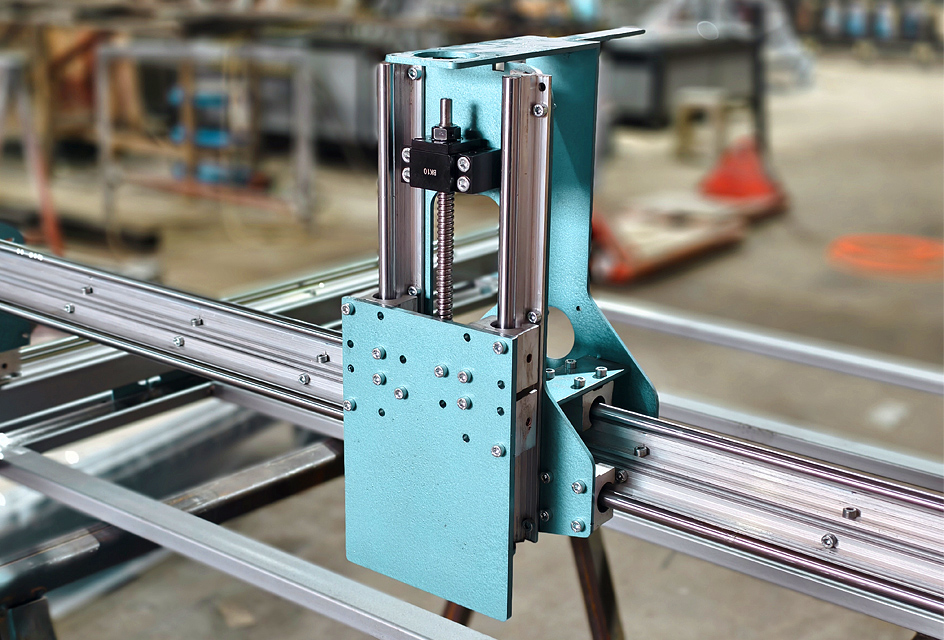

| Тип передачи по оси Z | ШВП винт 12 мм диаметром |
| Тип станины | Стальной профиль |
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект CNCHOME V2 500х500 — без электроники
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 500 × 500 × 120, силовой узел, приводы, управление и опции для CNCHOME V2 500х500 — без электроники фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 500 × 500 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Механический комплект требует заранее согласовать способ погрузки, маршрут заноса и место сборки. Итоговые габариты и масса зависят от выбранной электроники и оснащения.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
