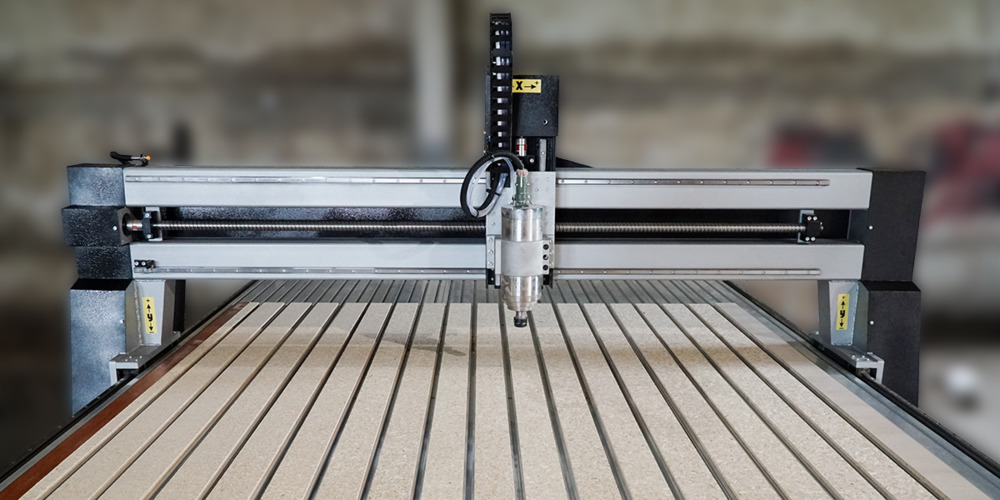

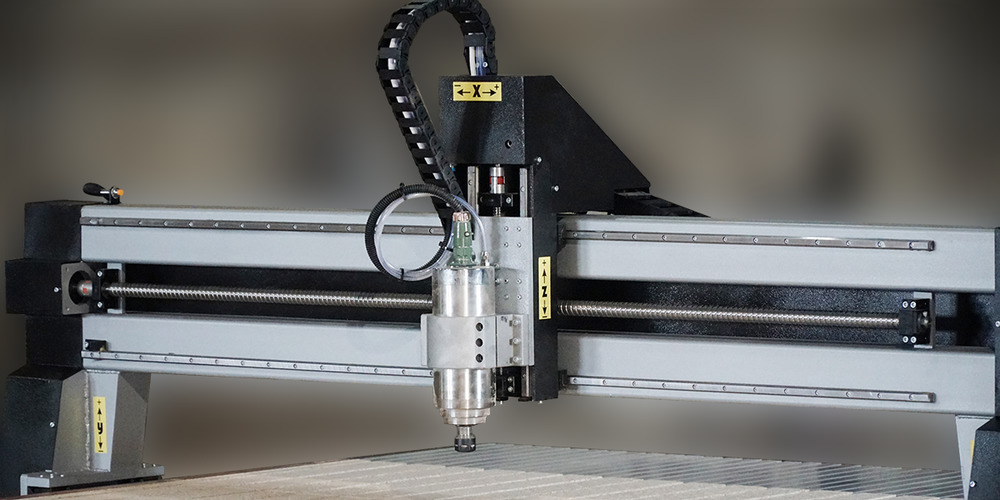

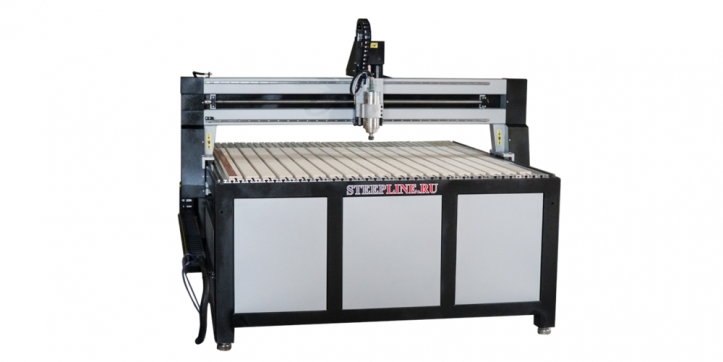

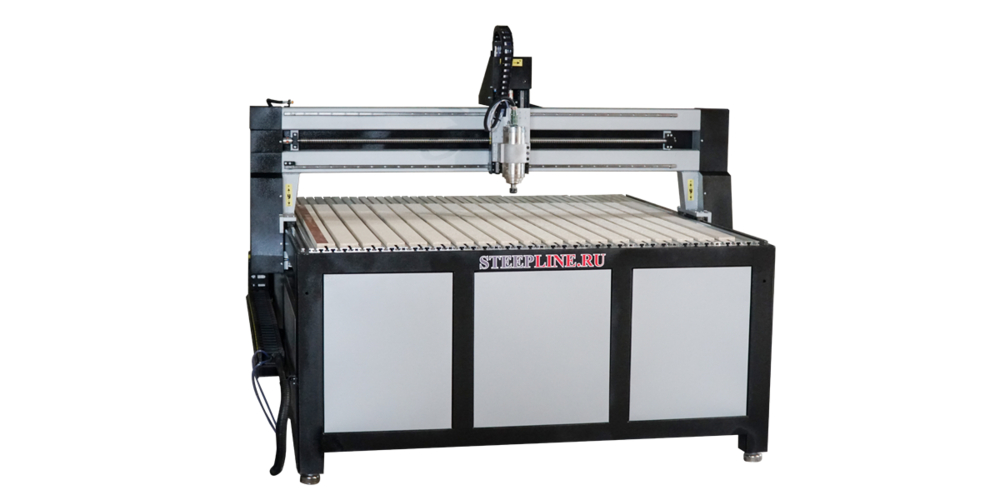

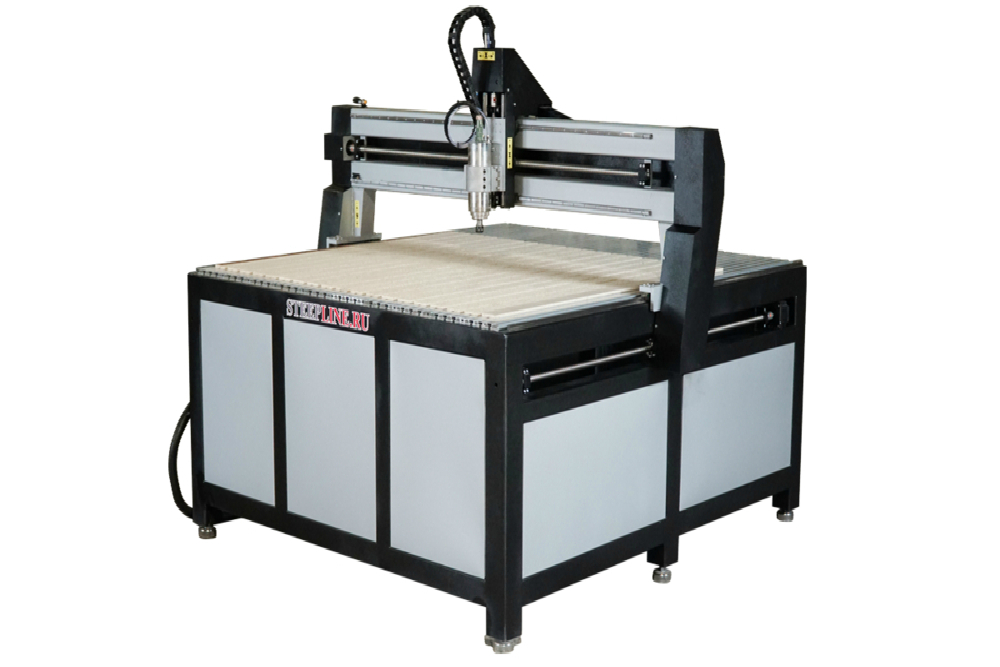

STEEPLINE 600х400 — фрезерный станок с ЧПУ с рабочей зоной 600 × 400. Модель рассчитана для деревообработки, рекламы, декора, оснастки и небольших производственных серий и помогает перенести повторяемые операции из ручного процесса в управляемую программу ЧПУ.
Сейчас модель отмечена как временно недоступная для заказа. Оставьте заявку, чтобы уточнить возможность производства или подобрать актуальный аналог с близким рабочим полем.
Оборудование подбирается не только по размеру поля. Для устойчивого результата инженер учитывает материал, размеры и массу заготовки, способ крепления, инструмент, глубину обработки, количество деталей за смену и условия помещения.
| Задача клиента | Как помогает модель |
|---|---|
| Не хватает рабочего пространства | Зона 600 × 400 мм позволяет заранее сопоставить типовую заготовку, крепление и безопасный ход инструмента. |
| Сложно получать одинаковые детали | Управляющая программа повторяет траекторию, а правильно настроенная механика уменьшает влияние ручной разметки. |
| Нужно сократить переналадку | Комплектация стола, инструмента и удаления отходов рассчитывается под фактический производственный цикл. |
| Есть риск купить лишние опции | Каждая опция включается в предложение только после проверки материала, операций и плановой загрузки. |
Типовые направления применения STEEPLINE 600х400:
Фактическая совместимость с дерева, фанеры, МДФ, пластиков и совместимых композитов зависит от шпинделя или источника обработки, оснастки, режимов и системы фиксации.
| Параметр | Практическое значение |
|---|---|
| Рабочая зона 600 × 400 | Определяет максимальную область обработки с учётом крепления и технологического запаса. |

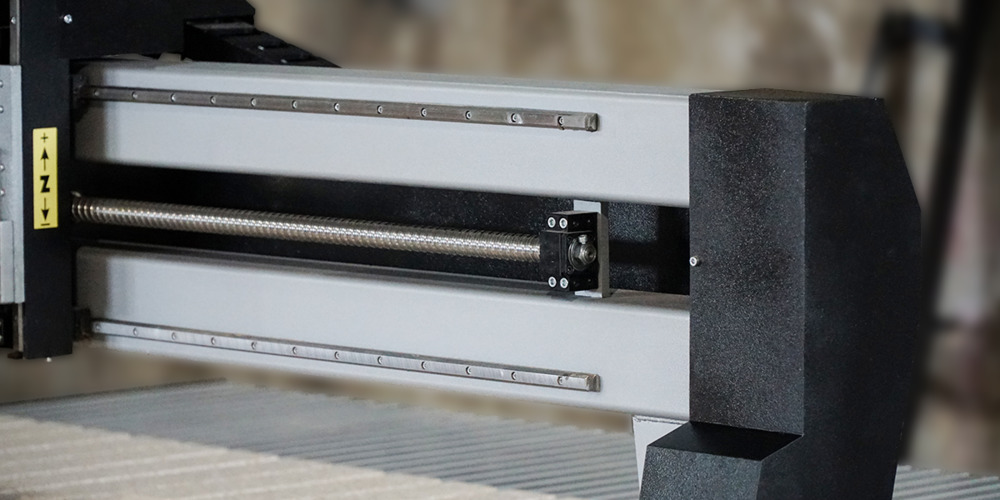

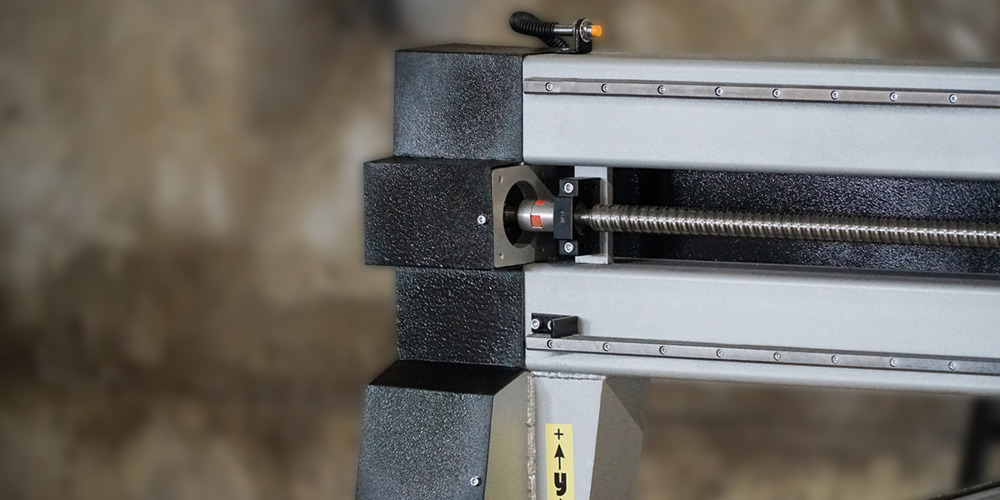

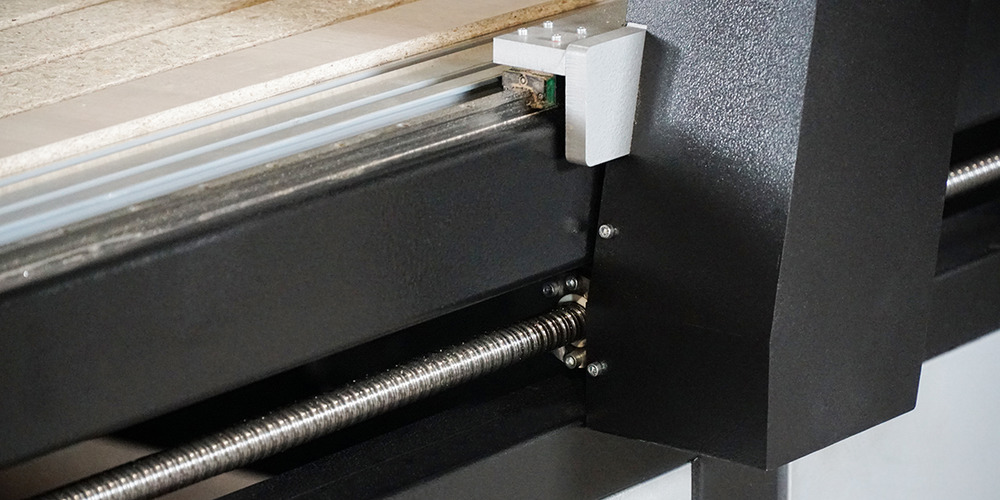

| Система передачи: ШВП 2510 | Передаёт движение по осям; состояние и настройка передачи влияют на повторяемость траектории. |

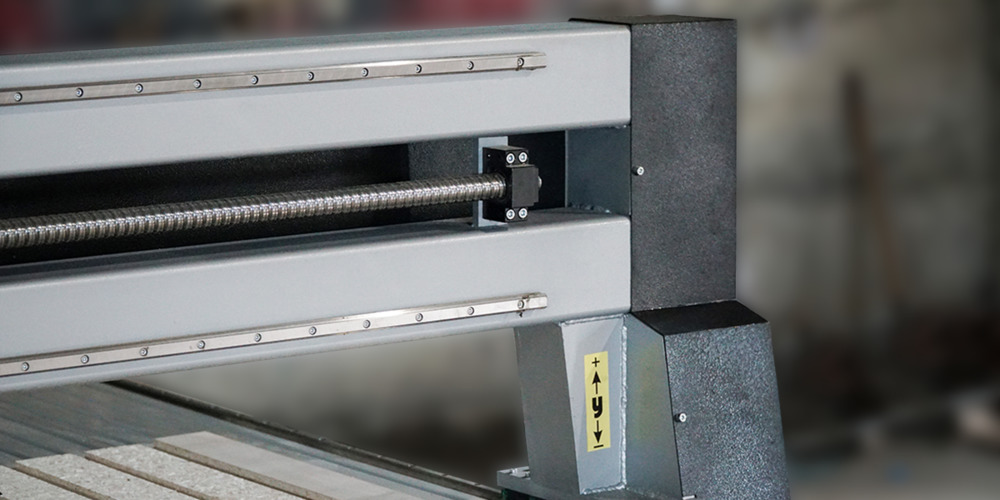

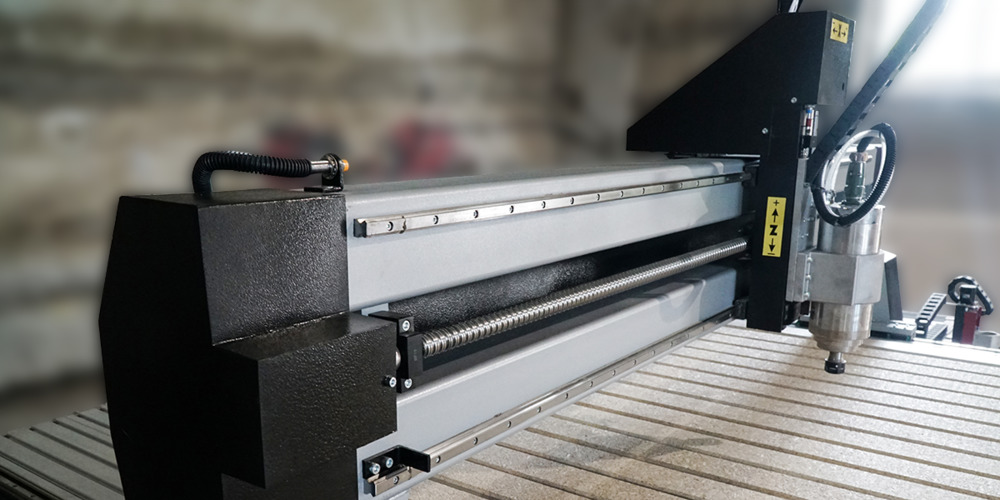

| Направляющие: Профильные рельсы | Задают геометрию перемещения портала или рабочего узла. |

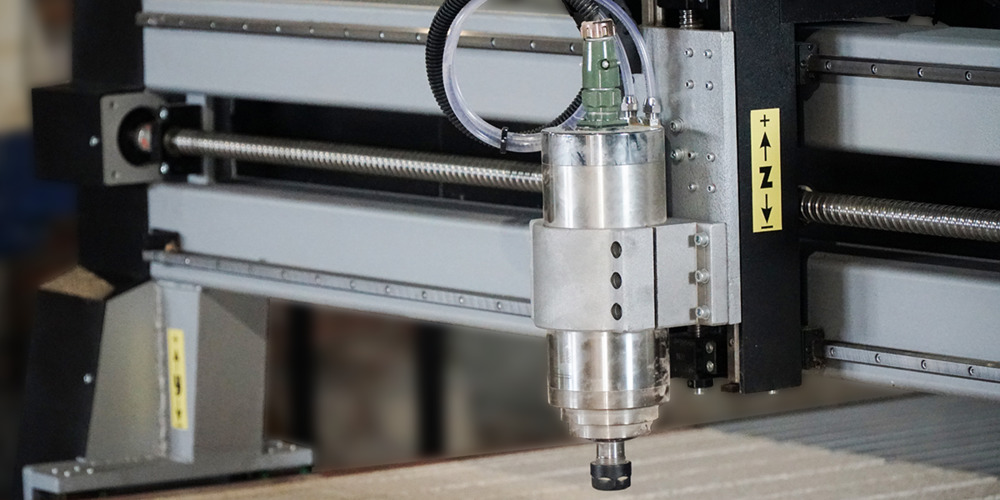

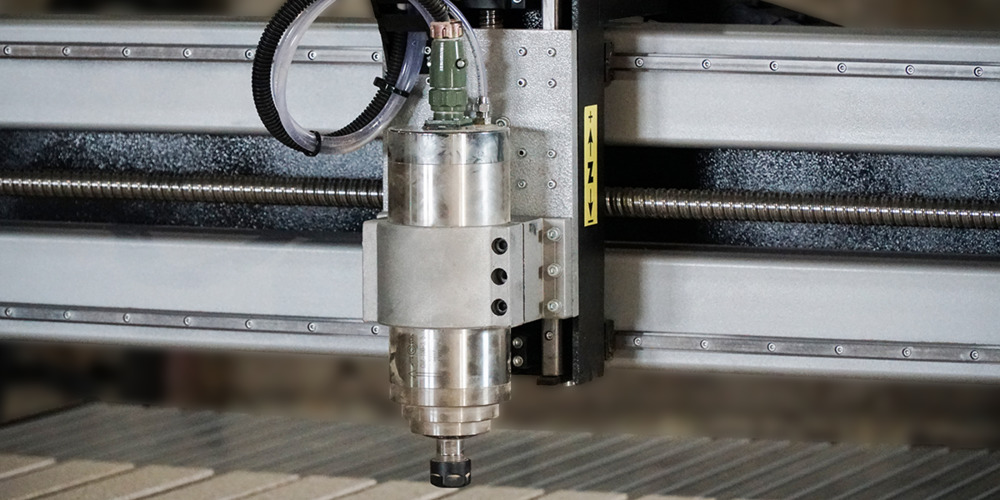

| Силовой узел: 2200 Вт | Мощность рассматривается вместе с материалом, инструментом, глубиной съёма и продолжительностью работы. Охлаждение: Водяное. |
| Система управления: mach3 | Принимает управляющую программу и координирует движение осей в базовой комплектации. |
| Габариты 1300 × 1100 × 1600 мм, масса 220 кг | Нужны для планирования места установки, маршрута заноса, разгрузки и основания. |

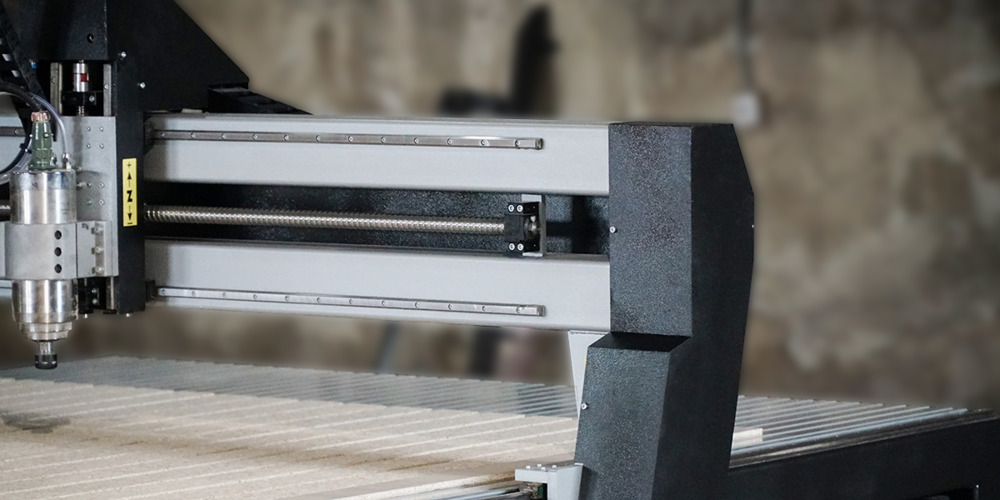

Механическая передача и направляющие определяют точность перемещения портала, повторяемость траектории и допустимую производственную нагрузку. Для одной мастерской важнее чистота кромки и простое управление, для другой — скорость серии, уменьшение переналадки или работа с крупной заготовкой. Поэтому итоговая спецификация фиксирует приводы Шаговые двигателя nema 34, рабочую скорость 3, потребление около 3,0, оснащение стола, систему удаления отходов и совместимые опции.
Сравните рабочую зону не только с готовой деталью, но и с исходной заготовкой. Добавьте место под прижимы, базирование и безопасный выход инструмента. Если большая часть заказов близка к пределу поля, разумно заранее рассмотреть следующую модель: это уменьшит перестановки и повторное выставление нуля.
Нет. Поле задаёт геометрию, но результат также зависит от механики, силового узла, инструмента, крепления и режимов обработки.
Нет. Сначала определяют изделия и производственный цикл, затем выбирают только те узлы, которые сокращают время, повышают качество или расширяют перечень операций.
Перед заказом сверяются габариты, масса, дверные проёмы, место обслуживания и способ удаления стружки. Также необходимо предусмотреть электропитание с защитой, освещение и безопасный доступ оператора.
Как выбрать станок под задачуСвязываем материал, размер детали и плановую загрузку.Читать статью в новой вкладке
ЧПУ по дереву для мастерскойЧто проверить для мебели, декора и постоянных заказов.Читать статью в новой вкладке
Как выбрать рабочее полеУчитываем заготовку, крепление и запас на будущие задачи.Читать статью в новой вкладке
Пришлите материал, размеры заготовки, пример изделия и плановую загрузку. Специалист проверит поле 600 × 400 мм, базовую механику и опции, затем подготовит понятную спецификацию.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: ШВП 2510. Направляющие: Профильные рельсы. Эти узлы определяют траекторию и повторяемость движения.
Система mach3 выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 600 × 400 |
| Перемещение шпинделя по оси Z, мм | 200 |

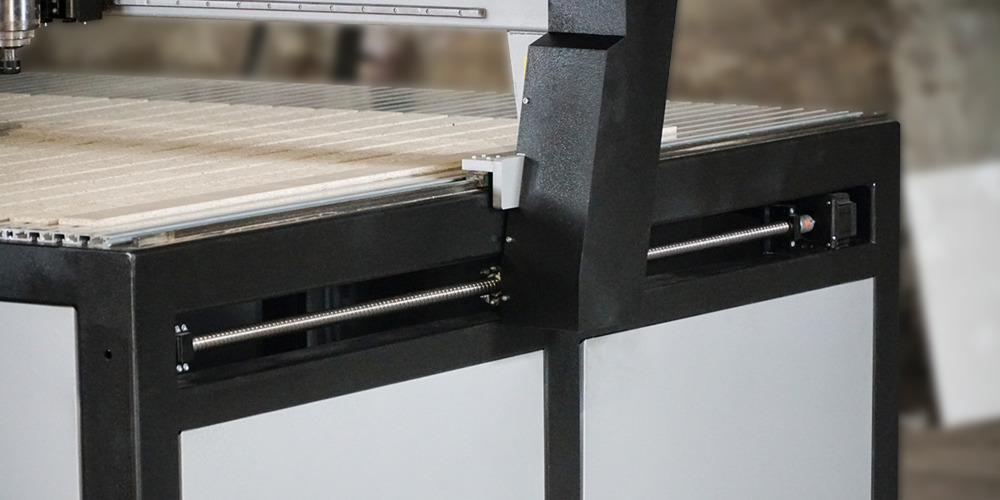

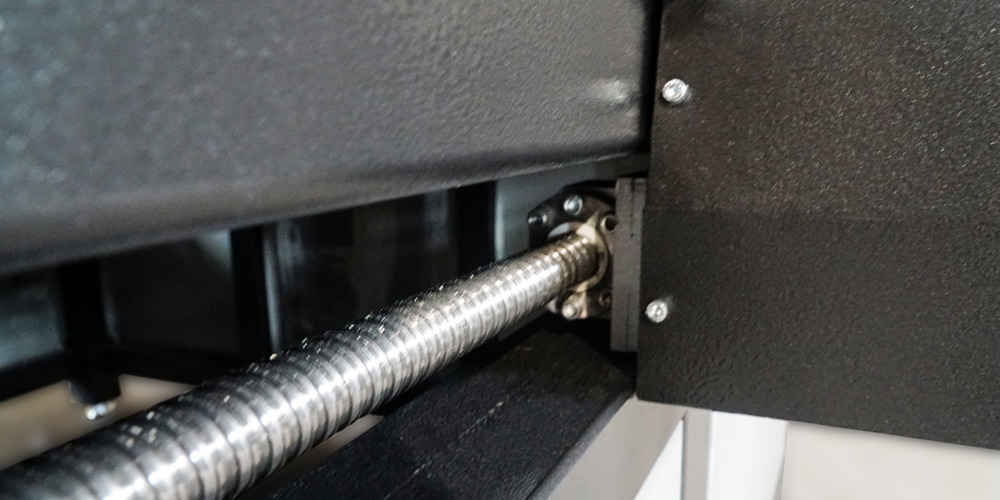

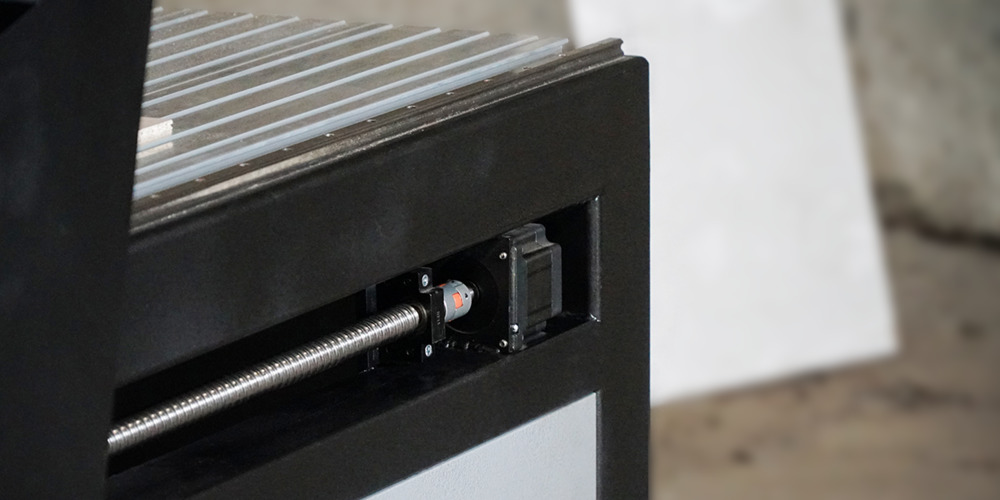

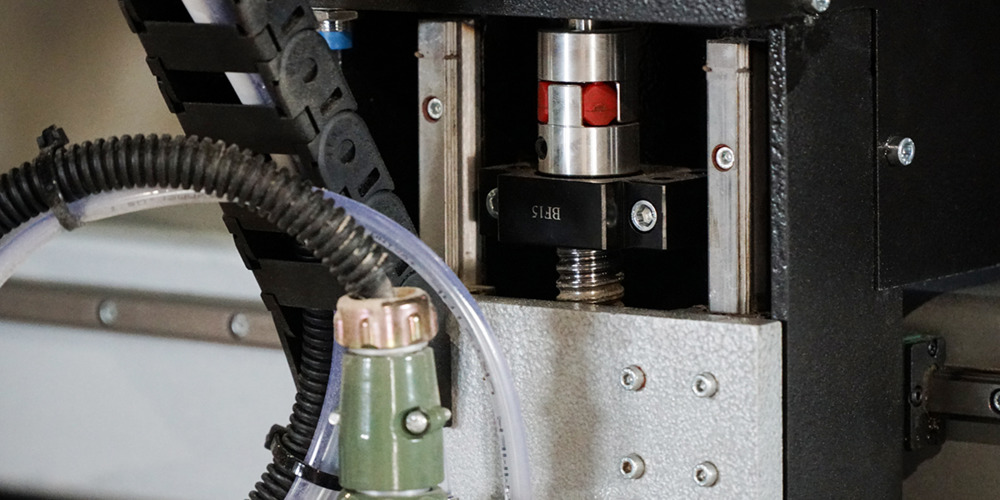

| Тип передачи по осям X, Y | швп винты 25 с шагом 10 |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Профильные рельсы GHR15 |
| Поверхность стола | аллюминевый стол с Т пазами |
| Тип электродвигателей перемещения | Шаговые двигателя 450А 4А |
| Система смены инструмента | Ручная, фиксация гайкой |
| Система управления станком | mach3 |
| Тип драйверов | 860 |
| Тип блоков питания | NES-360-70 5А |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный LJ12A3-4-Z/BX |
| Максимальная скорость рабочего хода, м/мин | 0 - 3 |
| Максимальная скорость холостого хода, м/мин | 0 - 4.0 |
| Рабочие ускорения | До 300 мм/с2 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Диаметр хвостовика инструмента | До 13 мм |
| Тип станины | Сварная, листовой металл 6мм, 8мм. |
| Мощность приводов по всем осям | 4А |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | до 3.0 кВт |
| Вес (кг) | 220 |
| Габаритный размер станка (мм) ДхШхВ | 1300 × 1100 × 1600 |
| Гарантия | 12 месяцев |
Базовая комплектация:
1 Станок.
2 Блок управления.
3 Цифровой носитель с инструкциями.
4 Кабель соединительный.
5 Помпа для охлаждения шпинделя.
6 Ключи для шпинделя.
7 Ссылка на скачивание бесплатных 3D моделей - 2000 шт.
8 В комплекте цанга под хвостовик 6 мм.
9 Набор зажимов для крепления заготовки
10 Поворотная ось в подарок D70 мм
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект STEEPLINE 600х400
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 600 × 400, силовой узел, приводы, управление и опции для STEEPLINE 600х400 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 600 × 400 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 600 × 400.
Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.
Опция STEEPLINE4-я ось с задней бабкой для фрезерных и гравировальных станков (для изготовления балясин, шахмат, статуэток, ножки столов)
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов в большом объеме), так же при установке данного шпинделя можно увеличить слой съема за проход.
Опция STEEPLINEПозволяют устанавливать фрезы разных диаметров, в комплекте 13 штук, (3.175 мм, 1 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм)
Опция STEEPLINEВ данный набор входят фрезы: 5 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75, R1.0, R1.5), 4 шт. фрез для раскроя дерева и выполнения черновой обработки ( D6 мм пальчиковая фреза)
Опция STEEPLINE3-х осевая система управления, увеличивается скорость, производительность, мощность
Опция STEEPLINEТребуется замена системы управления на данную при установки 4 поворотной оси, так как данная система управления поддерживает 4 оси это Y,X,Z,A
Опция STEEPLINEОсуществляется подача смазки под высоким давлением на фрезу, данная система смазки нужна тем, кто собирается обрабатывать цветные металлы, повышает точность и качество изделия на выходе
Опция STEEPLINEПри подаче смазки на каретки, срок до момента обслуживания увеличивается.
Опция STEEPLINEПылеулавливающий агрегат, в комплекте входит сам пылесос, шланг 10 м., щетка на шпиндель
Опция STEEPLINEПылеулавливающий агрегат, в комплекте входит сам пылесос, шланг 10 м., щетка на шпиндель
Опция STEEPLINEПоверхность стола выполнена из плотного пластика и алюминиевых профилей для крепления заготовки
Опция STEEPLINEДанный стол полезен тем, кому не получается прижать заготовку к столу или механически прикрутить. Насос 3.0 кВт.
