Габарит обработки по координатам модели
Станок CNCHOME 1600х1600 — компактный фрезерный станок с ЧПУ с рабочей зоной 1600 × 1600. Модель рассчитана для обучения, домашней мастерской, макетов, декора и первых коммерческих заказов и помогает перенести повторяемые операции из ручного процесса в управляемую программу ЧПУ.
Оборудование подбирается не только по размеру поля. Для устойчивого результата инженер учитывает материал, размеры и массу заготовки, способ крепления, инструмент, глубину обработки, количество деталей за смену и условия помещения.
| Задача клиента | Как помогает модель |
|---|---|
| Не хватает рабочего пространства | Зона 1600 × 1600 мм позволяет заранее сопоставить типовую заготовку, крепление и безопасный ход инструмента. |
| Сложно получать одинаковые детали | Управляющая программа повторяет траекторию, а правильно настроенная механика уменьшает влияние ручной разметки. |
| Нужно сократить переналадку | Комплектация стола, инструмента и удаления отходов рассчитывается под фактический производственный цикл. |
| Есть риск купить лишние опции | Каждая опция включается в предложение только после проверки материала, операций и плановой загрузки. |
Типовые направления применения Станок CNCHOME 1600х1600:
Фактическая совместимость с дерева, фанеры, МДФ, пластиков и модельных материалов зависит от шпинделя или источника обработки, оснастки, режимов и системы фиксации.
| Параметр | Практическое значение |
|---|---|
| Рабочая зона 1600 × 1600 | Определяет максимальную область обработки с учётом крепления и технологического запаса. |
| Система передачи: Шариковинтовая пара SF1605 | Передаёт движение по осям; состояние и настройка передачи влияют на повторяемость траектории. |
| Направляющие: Цилиндрические рельсы D20 | Задают геометрию перемещения портала или рабочего узла. |
| Силовой узел: 500 Вт | Мощность рассматривается вместе с материалом, инструментом, глубиной съёма и продолжительностью работы. Охлаждение: Воздушное. |
| Система управления: mach3 | Принимает управляющую программу и координирует движение осей в базовой комплектации. |
| Габариты 2000 × 1900 × 560 мм, масса 170 кг | Нужны для планирования места установки, маршрута заноса, разгрузки и основания. |
Компактная механика рассчитана на точную обработку небольших заготовок и понятное освоение базовых операций ЧПУ. Для одной мастерской важнее чистота кромки и простое управление, для другой — скорость серии, уменьшение переналадки или работа с крупной заготовкой. Поэтому итоговая спецификация фиксирует приводы Шаговые двигателя nema23, рабочую скорость 1.0, потребление около 1.5, оснащение стола, систему удаления отходов и совместимые опции.
Сравните рабочую зону не только с готовой деталью, но и с исходной заготовкой. Добавьте место под прижимы, базирование и безопасный выход инструмента. Если большая часть заказов близка к пределу поля, разумно заранее рассмотреть следующую модель: это уменьшит перестановки и повторное выставление нуля.
Нет. Поле задаёт геометрию, но результат также зависит от механики, силового узла, инструмента, крепления и режимов обработки.
Нет. Сначала определяют изделия и производственный цикл, затем выбирают только те узлы, которые сокращают время, повышают качество или расширяют перечень операций.
Для компактной модели достаточно заранее проверить стол или основание, питание, удаление стружки и свободный доступ к узлам обслуживания. Также необходимо предусмотреть электропитание с защитой, освещение и безопасный доступ оператора.
С чего начать обучение ЧПУПоследовательность освоения станка, программ и инструмента.Читать статью в новой вкладке
Что делать на ЧПУ домаИдеи изделий для обучения и первых заказов.Читать статью в новой вкладке
Как выбрать ЧПУ для домаПлощадь мастерской, материалы, шум и безопасная эксплуатация.Читать статью в новой вкладке
Пришлите материал, размеры заготовки, пример изделия и плановую загрузку. Специалист проверит поле 1600 × 1600 мм, базовую механику и опции, затем подготовит понятную спецификацию.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Воздушное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки
Передача: Шариковинтовая пара SF1605. Направляющие: Цилиндрические рельсы D20. Эти узлы определяют траекторию и повторяемость движения.
Система mach3 выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 1600 × 1600 |
| Перемещение шпинделя по оси Z, мм | 150 |
| Тип передачи по осям X, Y | швп винты 16 с шагом 5 |
| Тип передачи по осям Z | швп винты 16 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим (МДФ стол) |
| Тип электродвигателей перемещения | Шаговые двигателя nema23 |
| Система смены инструмента | Ручная, фиксация гайкой |
| Система управления станком | mach3 |
| Тип драйверов | TB6600 |
| Максимальная скорость рабочего хода, м/мин | 0 - 1 |
| Максимальная скорость холостого хода, м/мин | 0 - 2 |
| Частота вращения шпинделя, об/мин | 0 – 12 000 |
| Мощность шпинделя, кВт | 0.5 |
| Посадочный диаметр инструмента, наибольший, мм | 6 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 1.5 |
| Вес (кг) | 170 |
| Габаритный размер станка (мм) ДхШхВ | 2000 × 1900 × 560 |
Базовая комплектация:
1 Станок.
2 Блок управления.
3 Цифровой носитель с инструкциями.
4 Кабель соединительный.
5 Ссылка на скачивание бесплатных 3D моделей - 2000 шт.
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект Станок CNCHOME 1600х1600
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 1600 × 1600, силовой узел, приводы, управление и опции для Станок CNCHOME 1600х1600 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 1600 × 1600 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
Базовая рабочая зона: 1600 × 1600.
Оснащение выбирается под материал, способ фиксации, операции и плановую загрузку. Стоимость каждой позиции рассчитывается вместе с комплектацией, а совместимость проверяется до изготовления или отгрузки станка.

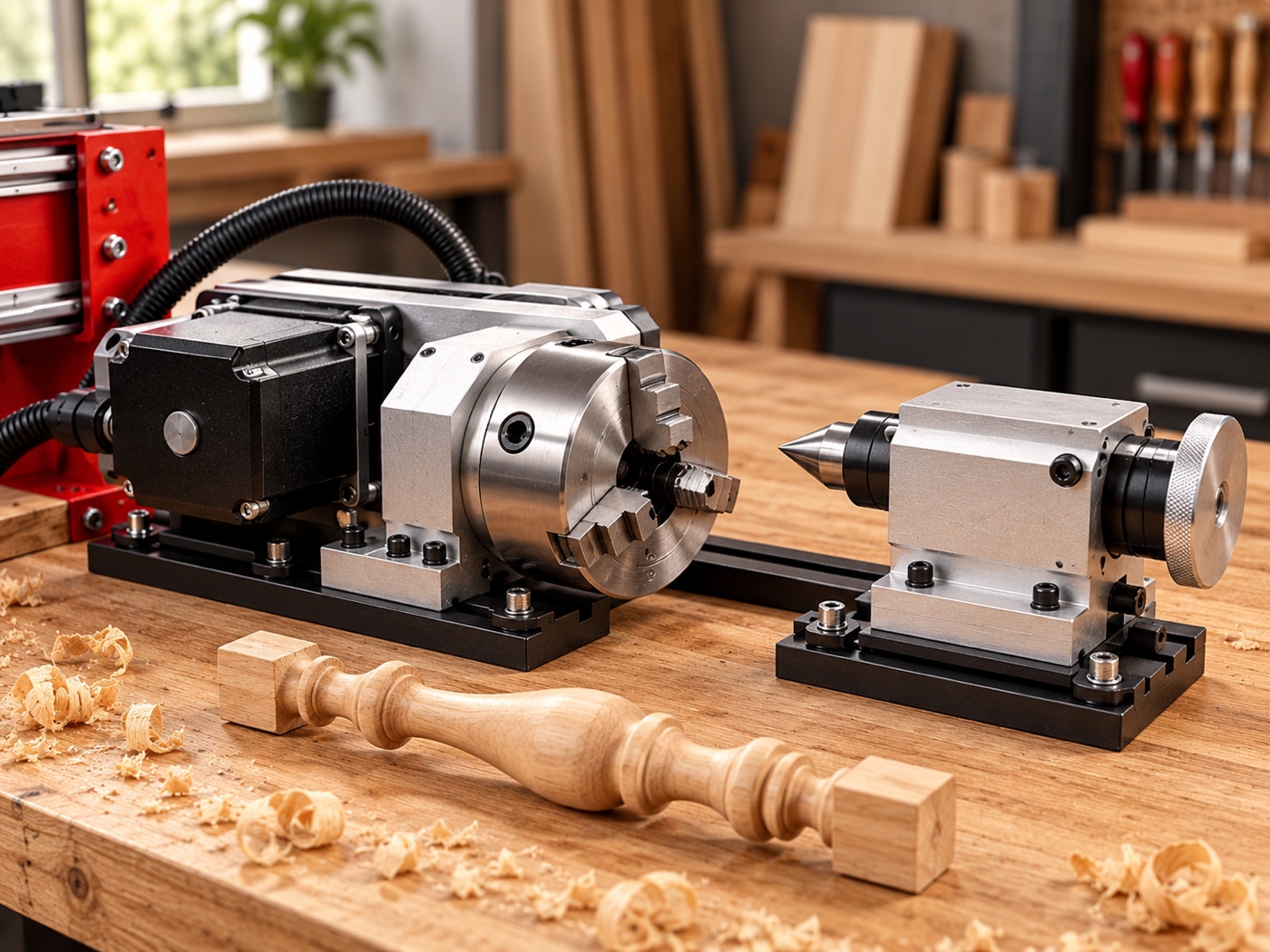

Опция STEEPLINE4я ось с задней бабкой для фрезерных и гравировальных станков (для изготовления балясин, шахмат, статуэток, ножки столов) Укомплектовывается 3х кулачковым патроном, диаметр заготовки до 100 мм.
Опция STEEPLINE4я ось с задней бабкой для фрезерных и гравировальных станков (для изготовления балясин, шахмат, статуэток, ножки столов) Заготовка крепится на шипы, диаметр заготовки до 200 мм.
Опция STEEPLINEZ – 200 мм

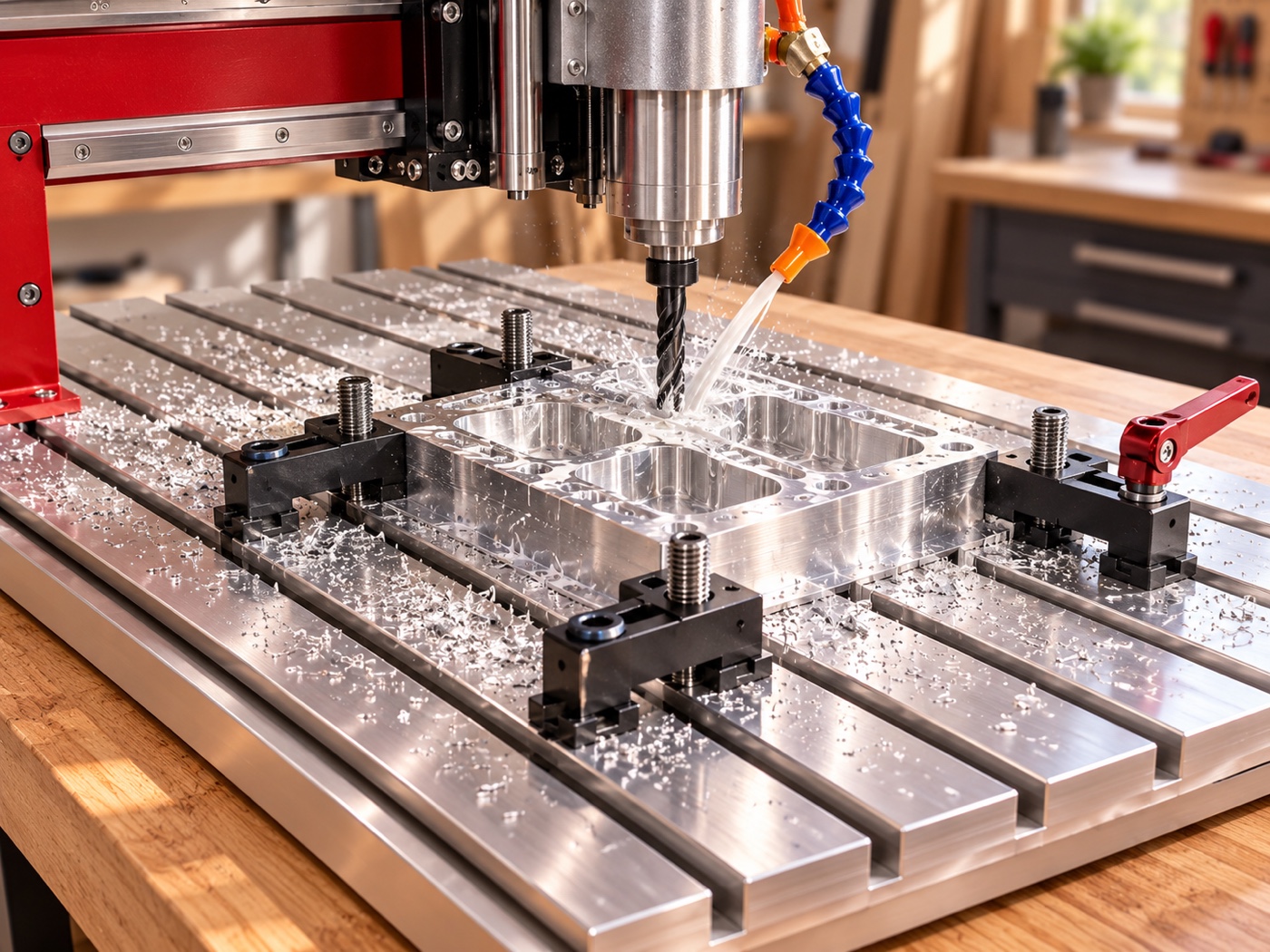

Опция STEEPLINEАлюминиевый пазовый стол обеспечивает удобное крепление заготовки, а также высокую точность обработки.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEДанный шпиндель уже позволяет производить фрезеровку цветных металлов (если позволяет конструктивность данного станка), так же при установке данного шпинделя можно увеличить слой съема дерева за проход.
Опция STEEPLINEПозволяют устанавливать фрезы разных диаметров, в комплекте 13 штук, (1 мм, 1.5 мм, 2 мм, 2.5 мм, 3 мм, 3.5 мм, 4 мм, 4.5 мм, 5 мм, 5.5 мм, 6 мм, 6.5 мм, 7 мм)
Опция STEEPLINEПозволяют устанавливать фрезы разных диаметров, в комплекте 13 штук, (3.175 мм, 1 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм)
Опция STEEPLINEВВ данный набор входят фрезы: 5 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75, R1.0, R1.5),4 шт. фрез для раскроя дерева и выполнения черновой обработки (D6 мм пальчиковая фреза)
Опция STEEPLINE3-х осевая система управления, не требует подключения компьютера, автономный контроллер
Опция STEEPLINE4-х осевая система управления, необходимо устанавливать при установке 4-ой поворотной оси.
Сначала определите изделие, материал и количество деталей. Затем инженер проверит, какие узлы действительно сокращают переналадку, улучшают качество или открывают новую операцию. Для Станок CNCHOME 1600х1600 не рекомендуется добавлять оборудование только «на будущее» без понимания технологической задачи.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Для компактной модели достаточно заранее проверить стол или основание, питание, удаление стружки и свободный доступ к узлам обслуживания.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
Укажите город, материал, размеры заготовки и нужные операции. Специалист проверит Станок CNCHOME 1600х1600 и подготовит предложение.
