Габарит обработки по координатам модели

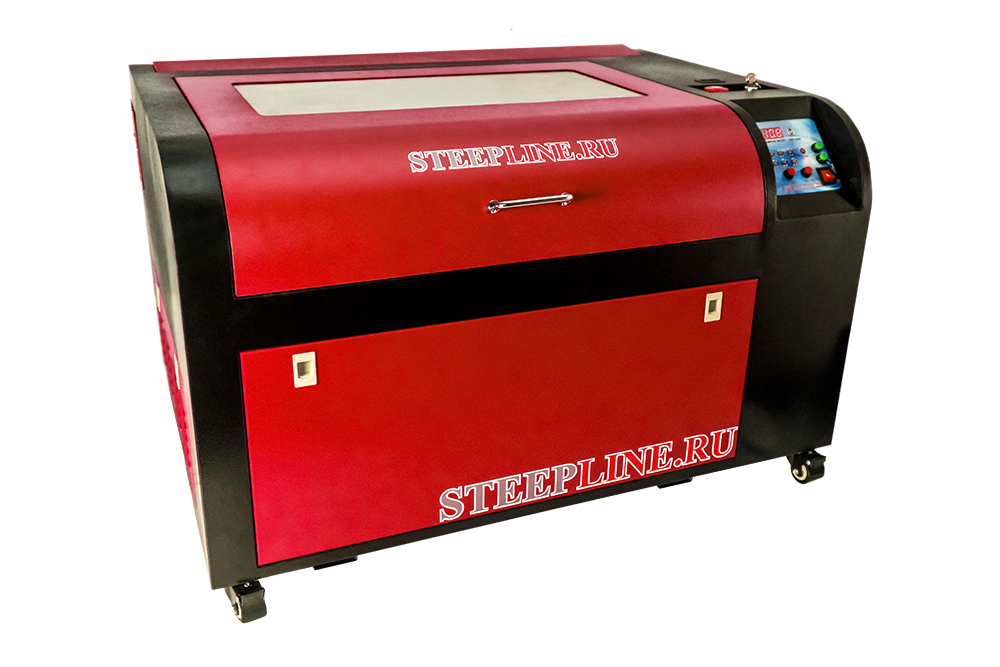

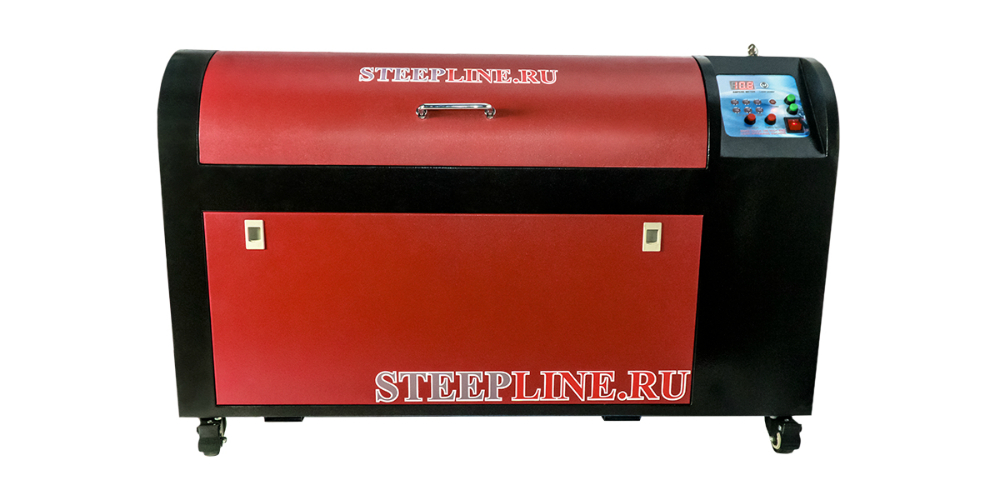

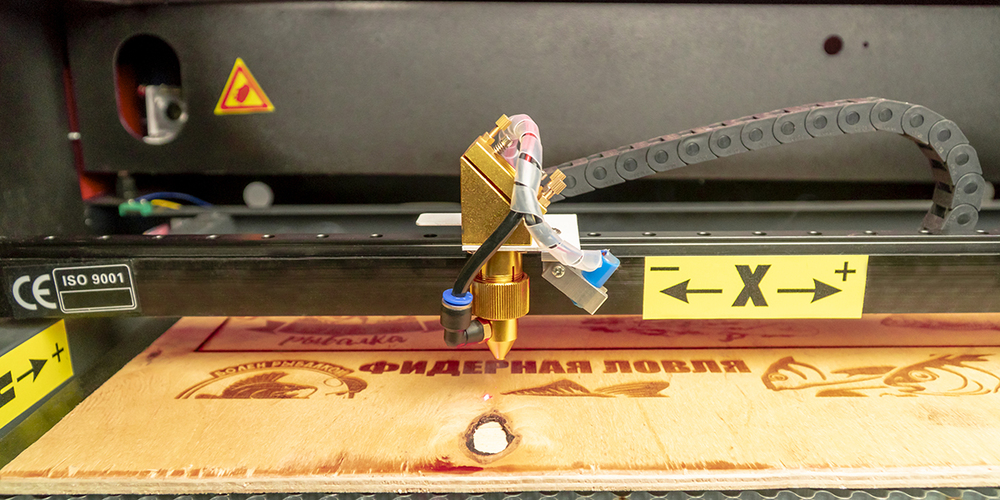

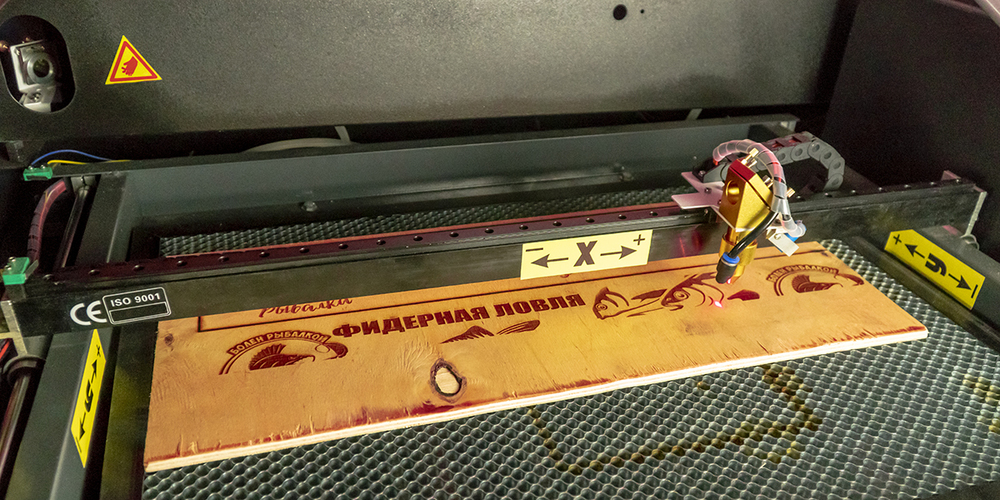

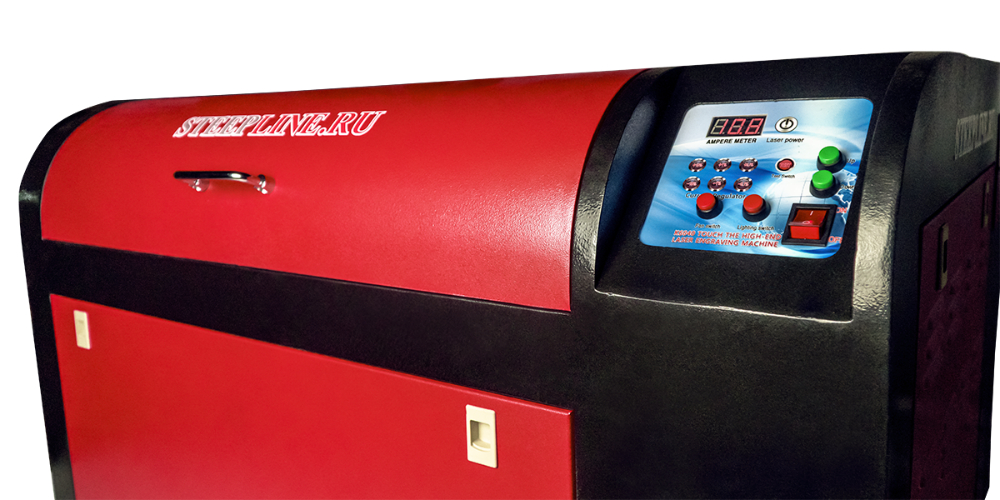

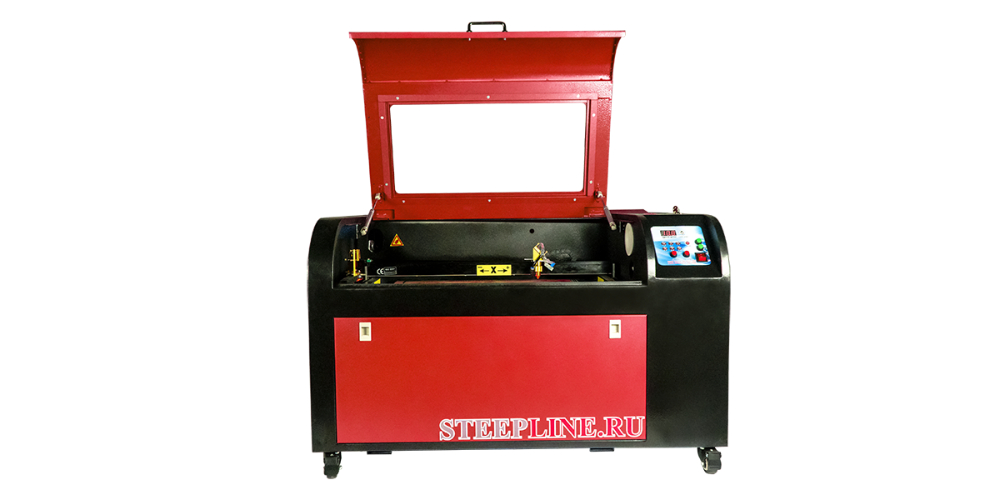

LASERSTOL 1610 — лазерный станок CO2 с рабочим полем 1000 × 1600 мм и излучателем 90 Вт для крупный формат и производственные серии. Он выполняет бесконтактную резку и гравировку совместимых неметаллических материалов, позволяя повторять контуры, надписи и изображения по цифровому макету.
Основные изделия для этой модели: панели, текстильные лекала и большие партии. Выбор нужно начинать не с абстрактной мощности, а с чертежа, максимальной заготовки, материала, точности, количества деталей и требований к готовой поверхности.
| Задача | Практический результат |
|---|---|
| Чистый цифровой контур | Макет передаётся в программу без механического контакта инструмента с деталью. |
| Персонализация и малые серии | Имена, логотипы и узоры удобно менять от изделия к изделию. |
| Безопасная технология | Вытяжка, охлаждение и запрет опасных материалов входят в обязательную подготовку участка. |
Типовые материалы — фанера, дерево, картон, бумага, акрил, ткань и кожа, но совместимость, толщина и качество кромки проверяются тестом. Обычный CO2-лазер не следует выбирать как универсальный станок для резки металла или камня. Для работы обязательны вытяжка, охлаждение, контроль пламени и соблюдение требований к материалам.
Перед запуском оператор проверяет крепление, нулевую точку, инструмент или оптику, управляющую программу, безопасную траекторию и работу вспомогательных систем. Оборудование должно работать под наблюдением обученного человека.
| Параметр | Что учитывать при выборе |
|---|---|
| Рабочая зона: 1000 × 1600 мм | Сверяйте не только размер готовой детали, но и исходную заготовку, крепления и технологические отступы. |
| Мощность узла: 90 Вт | Производительность зависит от материала, инструмента, глубины обработки и качества, а не от одной цифры мощности. |
| Механика: Рельса; передача — Ремни | Исполнение осей учитывается вместе со скоростью, массой подвижных частей и характером загрузки. |
| Габариты: 2300×1700×1200 мм; масса: 400 кг | Данные нужны для разгрузки, заноса, основания, проходов и подготовки помещения. |
Пришлите чертёж или фотографию изделия, материал, размеры заготовки, глубину обработки, желаемое количество деталей за смену и доступное помещение. По этим данным можно проверить технологию, предложить инструмент и оснащение, оценить цикл и подготовить прозрачную спецификацию.
Конкретный список подтверждается пробой: состав материала важнее общего названия.
Модель подбирается прежде всего для совместимых неметаллов; для металла требуется другая технология.
Мощность трубки, толщина и цвет материала, фокусировка, оптика, подача воздуха и требуемое качество кромки.
Лазерная резка на станках с ЧПУПринцип работы, материалы и ограничения технологии.Читать статью в новой вкладке
Фрезерный ЧПУ для бизнесаПоле, загрузка и комплектация для заказов.Читать статью в новой вкладке
Бизнес на лазерной гравировкеНиши, изделия и подготовка производства.Читать статью в новой вкладке
Инженер сопоставит изделие с рабочей зоной 1000 × 1600 мм, проверит ограничения технологии и подготовит совместимую комплектацию. Вы получите расчёт именно под свою задачу без лишних модулей.
Значения ниже относятся к базовому исполнению карточки. Итоговые узлы, мощность, управление и дополнительное оснащение закрепляются в спецификации к договору.
Габарит обработки по координатам модели
Охлаждение: Водяное
Используется для расчёта основания и перевозки
Нужны для маршрута заноса и места установки

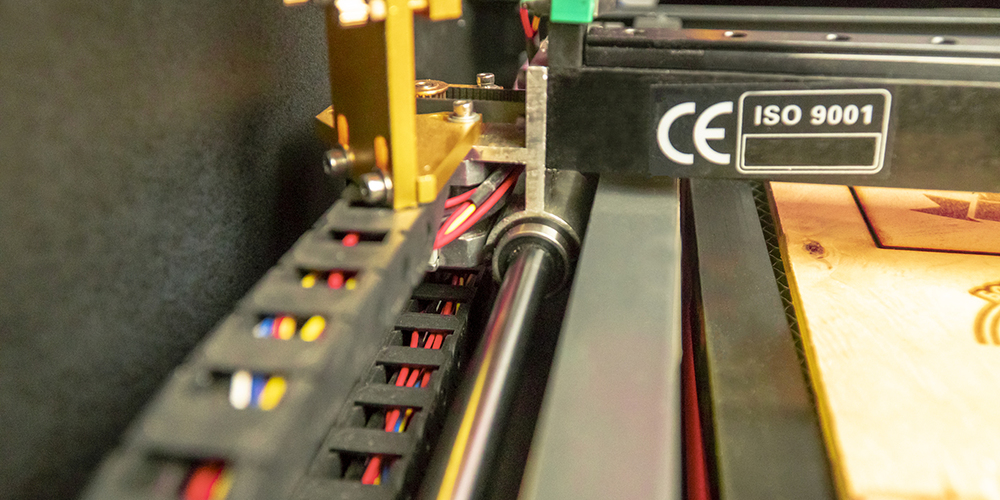

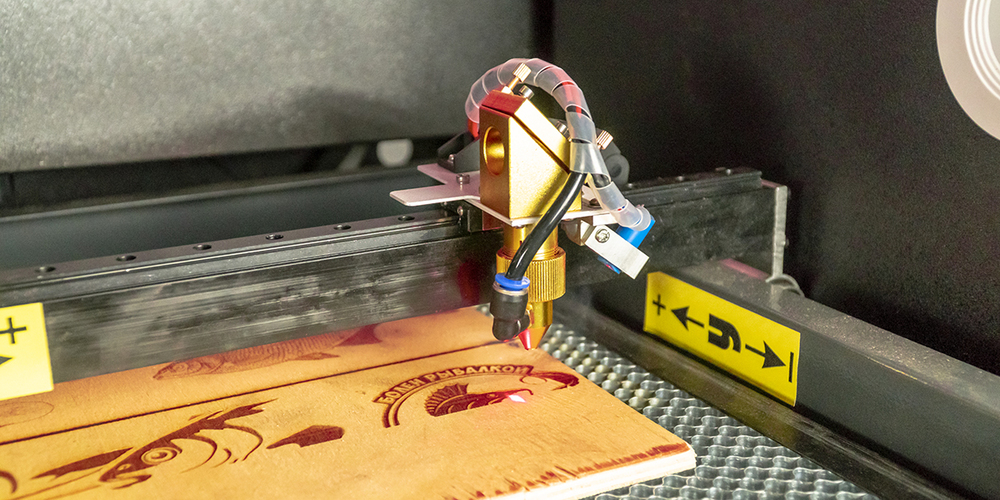

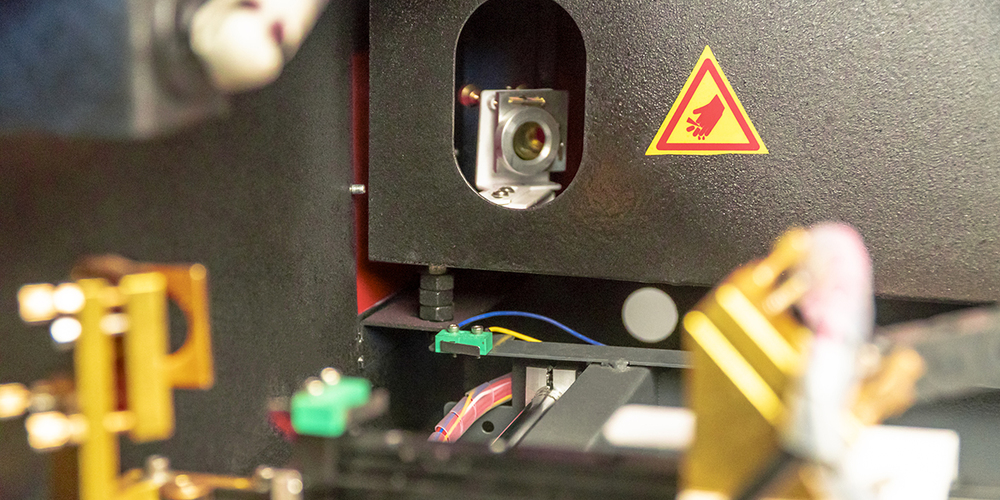

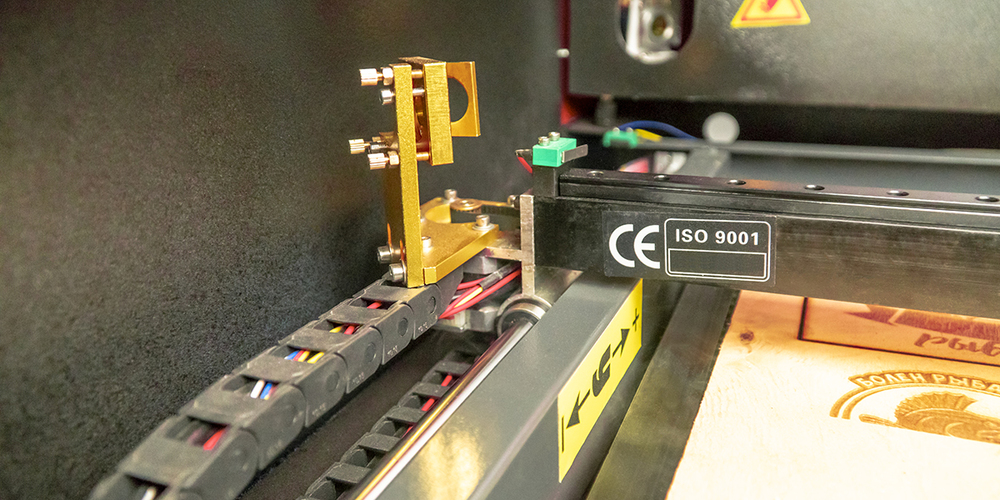

Передача: Ремни. Направляющие: Рельса. Эти узлы определяют траекторию и повторяемость движения.

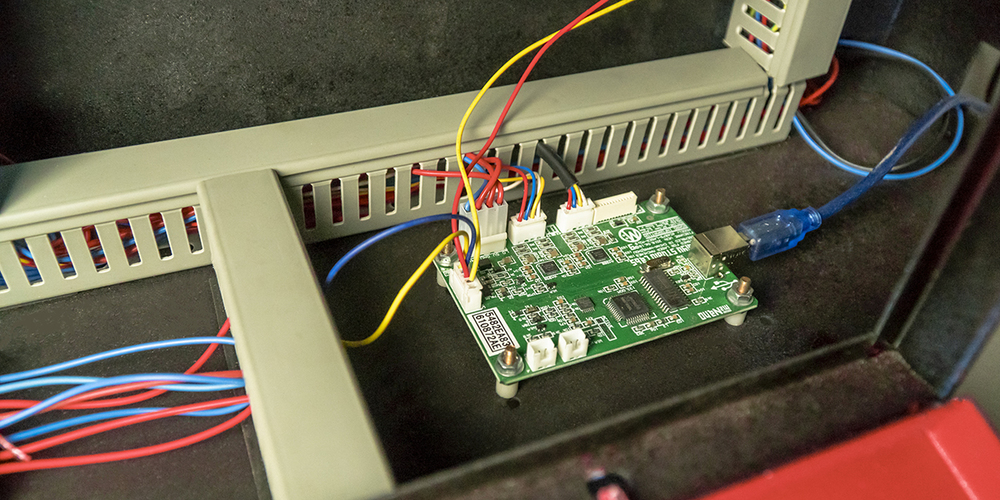

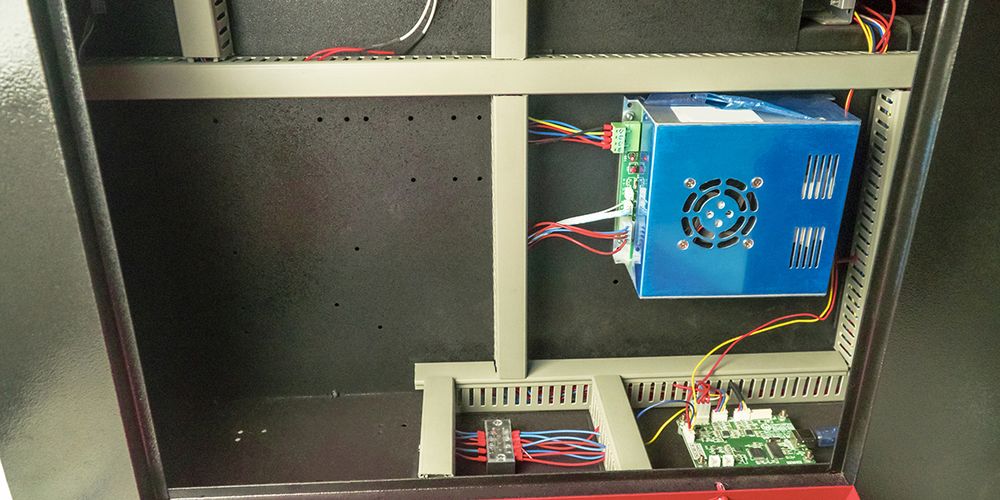

Система М2 (RuiDa -опция) выполняет управляющий файл и координирует движение осей в базовой конфигурации.
Стол, фиксация, силовой узел, удаление отходов и инструмент выбираются после проверки материала и производственного цикла.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 1000 × 1600 |
| Система управления | М2 (RuiDa -опция) |
| Программное обеспечение | LaserWorks |
| Мощность лазера в базовой комплектации | 90 Вт |
| Тип излучателя | СО2 |
| Срок службы лазерной трубки | 8000-13000 часов |
| Рабочий стол | Ламели / Соты |
| Высота подъема стола | 300 мм |
| Привод подъема стола | Электрический |
| Система перемещений | Рельса |
| Привод перемещений | Ремни |
| Двигателя | Nema 23 |
| Датчик длины инструмента | Есть |
| Максимальная толщина резки неметаллов | 10 мм |
| Разрешение | 0,025 |
| Точность позиционирования | 0,01 |
| Скорость гравировки | 800 мм/сек |
| Рабочая температура | 10-40 °C |
| Поддерживаемые графические форматы | BMP, PLT, CDR, DXF, AI, SVG и другие |
| Операционная система ПК | Windows XP/7/8/10 |
| Подключение к ПК | USB / LAN |
| Охлаждение лазера | Водяное |
| Электропитание | 220 ±10% 50Hz |
| Потребляемая мощность | 2,0 кВт |
| Габаритные размеры станка) | 2300×1700×1200 мм |
| Масса | 400 |
| Гарантия | 12 месяцев |
Базовая комплектация:
1) Лазерный станок - 1 шт.
1. Чиллер CW-3000
2. Система подключения чиллера

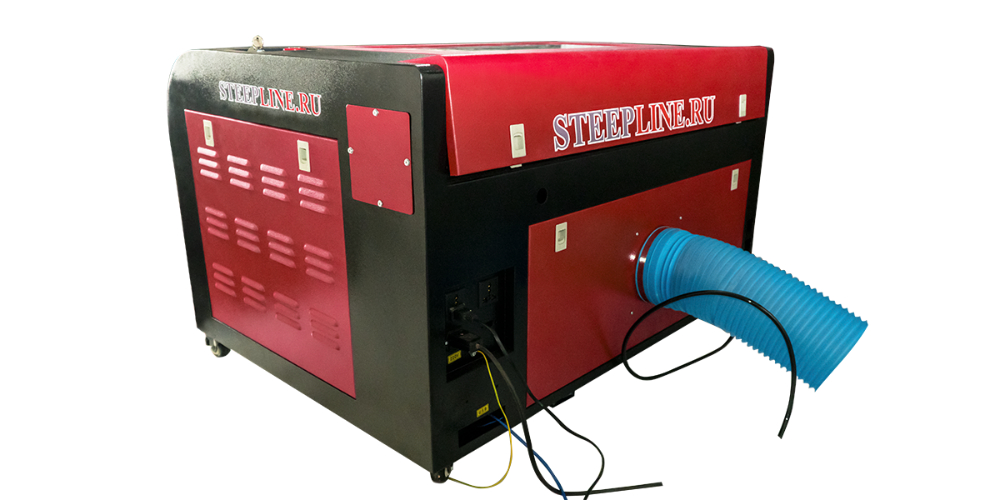

3. Вытяжной радиальный вентилятор (Улитка) 550 Вт
4. Система инсталляции вытяжки
5. Нижняя купольная система вытяжки
6. Контейнер для сбора мусора

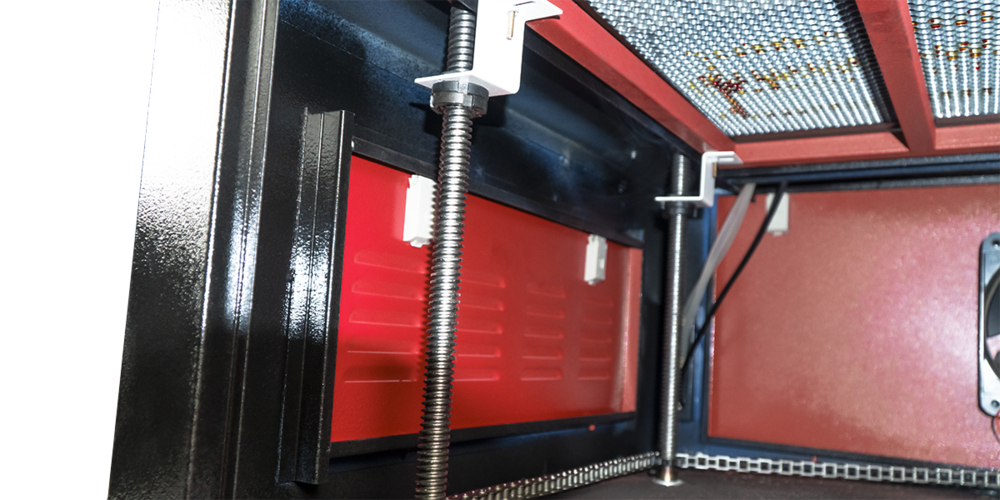

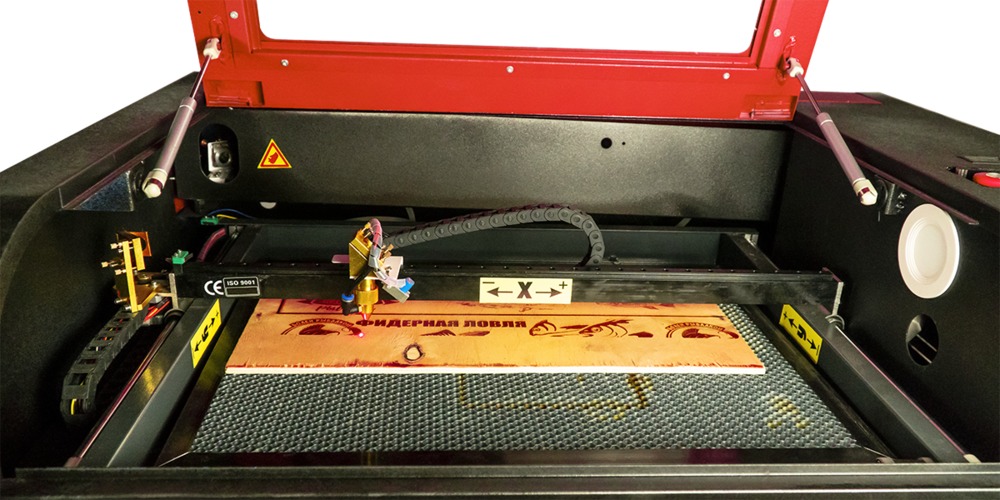

7. Закрытая система подъема/опускания рабочего поля

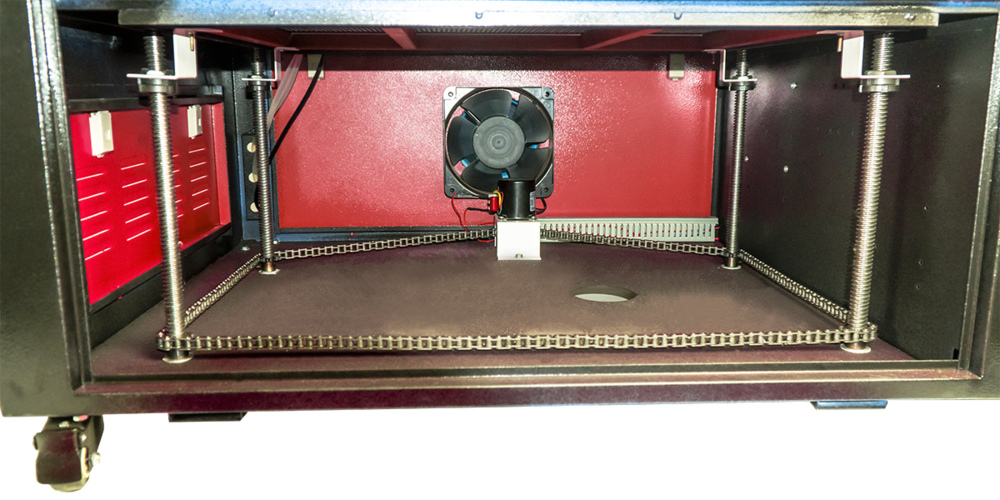

8. Подъемный стол на ШВП + 2 синхронно работающих двигателя
9. Автоматы аварийного отключения питания вместо плавкой вставки
10. Система отключения питания на блок розжига трубки в случае прекращения тока воды

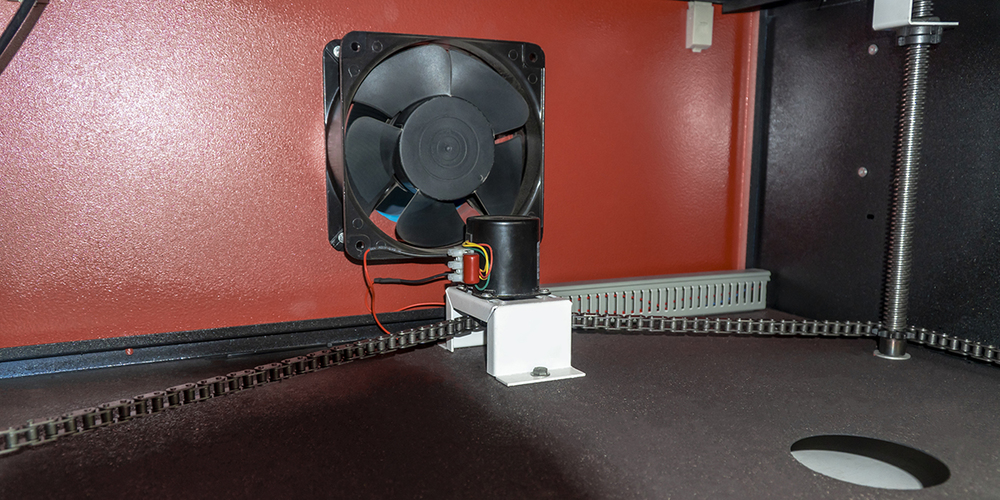

11. Система охлаждения электроники и блоков управления
12. Закрытый отсек приводного вала по оси Y
13. Штуцера шприцевания подшипников приводного вала по оси Y
14. Индуктивные концевые датчики по осям X и Y
15. Аппаратное управление положением стола по оси Z
16. Возможность надежного подключения через LAN кабель
17. Поршневой компрессор для обдува зоны реза

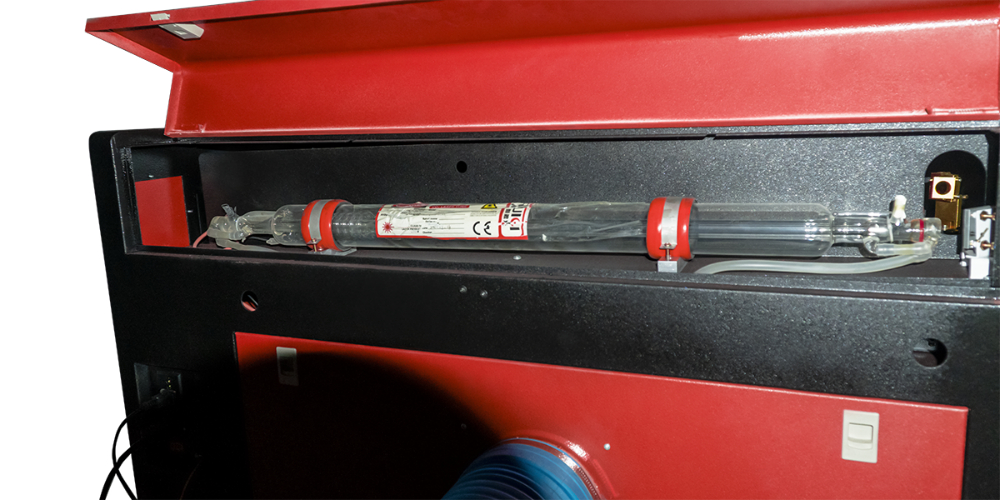

18. Лазерная трубка RECI W2
19. Ламелевый и сотовый рабочие столы
Комплект позволяет принять станок, подключить основные узлы и подготовить оборудование к пусконаладке.
✓Станок или механический комплект LASERSTOL 1610
✓Техническая документация и паспорт изделия
✓Комплект крепежа и принадлежностей согласно спецификации
✓Блок управления в базовом исполнении
✓Соединительные кабели согласно комплектации
✓Инструктаж по запуску и эксплуатации
Производитель может изменить отдельные комплектующие без ухудшения заявленных параметров. Рабочая зона 1000 × 1600, силовой узел, приводы, управление и опции для LASERSTOL 1610 фиксируются в итоговой спецификации.
Пришлите материал, размеры заготовки, чертёж или фотографию и плановый объём выпуска. Специалист сверит рабочую зону 1000 × 1600 мм и подготовит комплектацию.
Инженер использует характеристики вашей детали, а не универсальный шаблон.
До подписания договора согласуем состав поставки, срок готовности, упаковку и способ перевозки.
Все этапы, цена и ответственность сторон фиксируются до запуска заказа.
Материал, изделие, загрузка, опции, город и условия помещения.
Проверяем параметры и рассчитываем комплектацию с доставкой.
Фиксируем стоимость, срок, состав поставки и порядок оплаты.
Подготавливаем упаковку и передаём груз согласованному перевозчику.
Стандартно — полная оплата перед отгрузкой после согласования комплектации.
Обычно 50% при заключении договора и 50% после готовности, перед отправкой. Точный график указывается в договоре.
Стоимость зависит от маршрута, массы, упаковки, доставки до терминала или адреса и условий разгрузки.
Перед установкой лазерного станка нужно предусмотреть вытяжку, охлаждение лазерной трубки, заземление и безопасное удаление продуктов резки.
Ростовская область, г. Каменск-Шахтинский, пер. Полевой, 43. Дату приезда и погрузку необходимо согласовать заранее.
Укажите город, материал, размеры заготовки и нужные операции. Специалист проверит LASERSTOL 1610 и подготовит предложение.
Получите подходящие комплектации с ценами и рекомендациями специалиста STEEPLINE.
