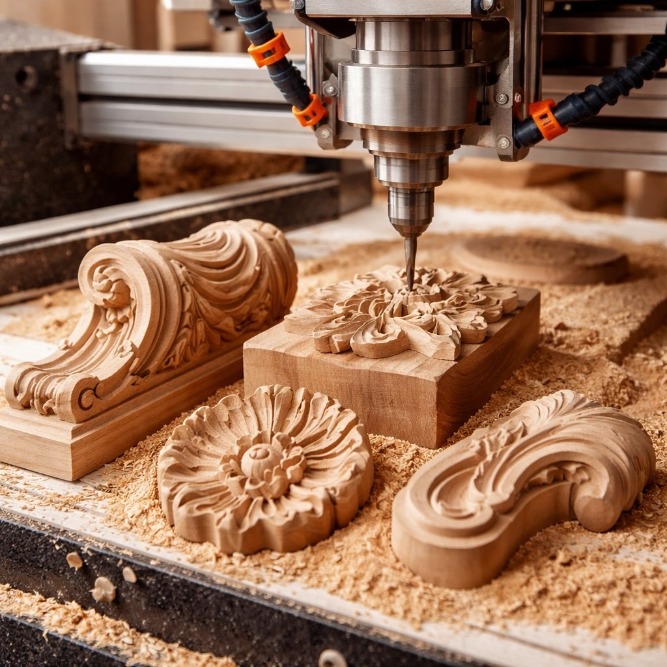

Как выполнить изделия из дерева на станке с ЧПУ? Универсальная инструкция
Рассказали в нашей статье, как выполнить изделия из дерева на станке с ЧПУ. Это универсальная инструкция подойдет для любой задачи: от разделочной доски до сложного панно.
1. Этап:
Работа начинается за компьютером. В программе (VCarve, ArtCAM или Fusion 360) создается 2D-чертеж или 3D-модель вашего изделия.
· Если это плоская деталь: Рисуются контуры и внутренние карманы (например, пазы под шипы).
· Если есть рельеф: Моделируется 3D-поверхность.
Программа рассчитывает траектории движения фрезы. Результат — управляющая программа (G-код), понятная станку Steepline.
2. Этап: Выбор материала и инструмента
Станок Steepline работает с массивом дерева, фанерой, МДФ и др.
· Фрезы: Для контурного реза берут концевые фрезы (3–6 мм). Для тонкой гравировки — V-образные (90°). Для выборки фона — «ласточкин хвост» или прямая фреза.
Закрепите фрезу в цанге, убедитесь, что затянута надежно.
3. Этап: Настройка станка (система координат)
Закрепите заготовку на столе (двусторонний скотч, струбцины или вакуумный стол Steepline).
Далее выставляете «Ноль» (начало координат):
· По X и Y: Подведите фрезу вручную к левому нижнему углу заготовки (или центру) и обнулите координаты.
· По Z (высота): Самый ответственный момент. Опустите фрезу до касания поверхности заготовки (используйте щуп или лист бумаги для зазора) и обнулите ось Z.
4. Этап: Фрезеровка
Запустите G-код. Порядок обработки в программе обычно заложен такой:
1. Сначала фреза углубляется и выбирает черновые объемы (если есть 3D).
2. Затем идет чистовая обработка и гравировка.
3. В последнюю очередь — вырезание детали по контуру (чтобы заготовка не болталась во время сложной обработки).
Важно! Не оставляйте станок без присмотра на первых проходах. Проверьте, верно ли подобрана подача, не дымит ли дерево (слишком высокая скорость вращения/подачи).
5. Этап: Финиш
Готовое изделие снимают со стола. Если остались «перемычки» (места, где деталь крепилась к листу), их аккуратно подрезают ножом и шлифуют наждачной бумагой (120–400). Дерево можно покрыть маслом, воском или лаком — это подчеркнет текстуру и защитит изделие.
