Модели для станков ЧПУ — это образы будущей детали, которые впоследствии реализуются на практике. Они могут быть выполнены как в виде классических чертежей (формат 2D, то есть в двух измерениях), так и в форме 3D (виртуальные объекты, обладающие длиной, шириной и высотой.
Модели весьма разнятся по своему уровню. Встречаются совсем простые варианты, которые может выполнить и непрофессионал. В то же время существуют сложные модели, которые создают исключительно специалисты, чтобы выполнить подобный виртуальный макет следует учиться по данному направлению. Впрочем, более лёгкий способ — обработка заготовки по готовым образцам, ранее созданным другими.

Модели в интернете

Ходовые модели для ЧПУ можно просто-напросто найти в интернете, набрав в Яндексе или Гугле соответствующее словосочетание. При этом заплатить за их скачивание не придётся, на различных сайтах их выкладывают совершенно бесплатно. Стоит внимательно присмотреться к деталям сайта, на котором предлагается скачивание. Их существует великое множество, но файлы на части из них могут быть заражены вирусом. Рекомендуется заниматься скачиванием, только если сайт смотрится как «настоящий». К примеру, на нём отсутствуют выскакивающие окна, нет назойливой рекламы. Хорошим подтверждением, что файлы на сайте действительно содержат искомые модели являются комментарии скачавших, хотя они тоже могут быть фальсифицированы, нужно смотреть, насколько человеческим языком они выполнены.
Впрочем, при должной осторожности ущерба удастся избежать. В то же время бесплатные модели не обязательно будут доброкачественными, поэтому указывается, что необходимо проверить, насколько они рабочие, перед тем, как обрабатывать заготовки в соответствии с этими чертежами.

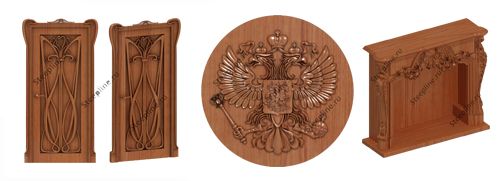

Среди моделей, представленных на сайтах, можно обнаружить различные предметы бытового назначения. В частности на одной странице перечисляются такие виды утвари, как хлебницы, доски для разделки, полочки, а также более сложные предметы — часы и светильники. На другой можно обнаружить модели для фигурок шахмат. На третьей — орнаменты для мебели из дерева, и, кроме того, рамы, кронштейны, молдинги. Все модели представлены в виде слайд-шоу тут же на странице, поэтому их можно рассмотреть. Ссылки для скачивания ведут на лёгкий для работы с ним файлообменник «Яндекс.Диск».

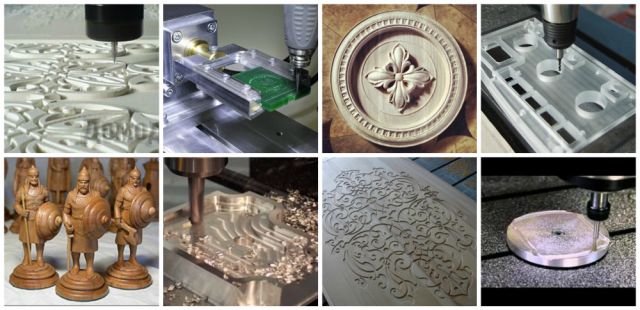

Как видно, отыскать модели для ЧПУ в открытых источниках в интернете труда не составляет. При желании любой пользователь отыщет изделия себе по душе, и произведёт их 3D-фрезеровку на собственном станке. В то же время многие стремятся создать что-то своё. Для таких владельцев ЧПУ-станков открыта возможность создания собственных моделей.

Самостоятельное создание моделей для ЧПУ

Виртуальные образцы для изготовления изделий сильно варьируются по сложности. Достаточно сказать, что некоторые из них можно создать даже средствами программы paint, хотя, разумеется, ничего высокохудожественного при этом не получится.
Среди более сложных программ можно назвать массу приложений, доступных в интернете также бесплатно. И в данном случае требуется обращать внимание на ресурс, на котором расположен файл, чтобы не подхватить троян. Необходимо упомянуть следующие программы для моделирования в 2D, результатом работы которых станет набор векторов на плоскости:


• MS Vision — универсальная утилита для черчения, которая подойдёт для создания любых несложных моделей;

• AutoCad — очень известная программа для черчения;

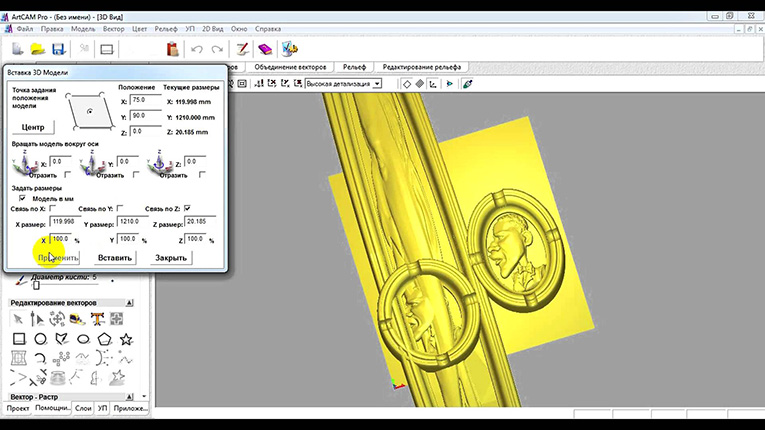

• ArtCAM — как видно и из названия, включающего слово “art” – искусство, эта программа рассчитана на создание моделей, выглядящих как произведения искусства;

• Программы из следующего списка уже дают возможность получить рельефы либо полноценные 3D модели.

• Solid Works — симстема, которая на профессиональном уровне выполняет твердотельное моделирование;

• 3D MAX – также выполняющая трёхмерные модели модели профессиональная система;

• уже упоминавшаяся ArtCAM, эта система позволяет создавать высокохудожественные модели для ЧПУ также в трёхмерном исполнении.

Вслед за созданием моделей силами одной из этих программ выполненные образцы сохраняются как файлы определённого формата. Для различных вышеперечисленных программ он разный. Далее полученный файл, содержащий модель, переносят в CAM систему.
Работа CAM-системы — это следующий этап. Её назначение — превратить модель, созданную на одном из вышеупомянутых приложений в программу, которую распознает сам станок с ЧПУ. Принятое обозначение языка для подобных программ — G-CODE. У этого языка несложный синтаксис, поэтому подобные программы нетрудно писать и самому, если владелец станка имеет такой опыт, но программа сделает это быстрее. Программу создают, загружая в CAM-систему имеющуюся модель и прописывая величину заготовки, размер фрезы, иные детали, относящиеся к обработке заготовки. Следом система выдаёт файл, который содержит G-коды, этот файл и загружают в станок. Хотя данный язык общепринят, на различных станках он может реализовываться со своим особенностями, поэтому программу стоит писать с их учётом.
Таким образом, ответ на вопрос, где брать модели для ЧПУ таков: на сайтах в интернете, где они имеются в свободном доступе. А ответ на вопрос, как сделать модели для ЧПУ, следующий: нужно воспользоваться специализированной программой для создания моделей, которые также можно обнаружить в сети. Следом модель 2D либо 3D необходимо перевести в программный файл с помощью CAM системы. Далее можно применять её для обработки заготовок на станках.
