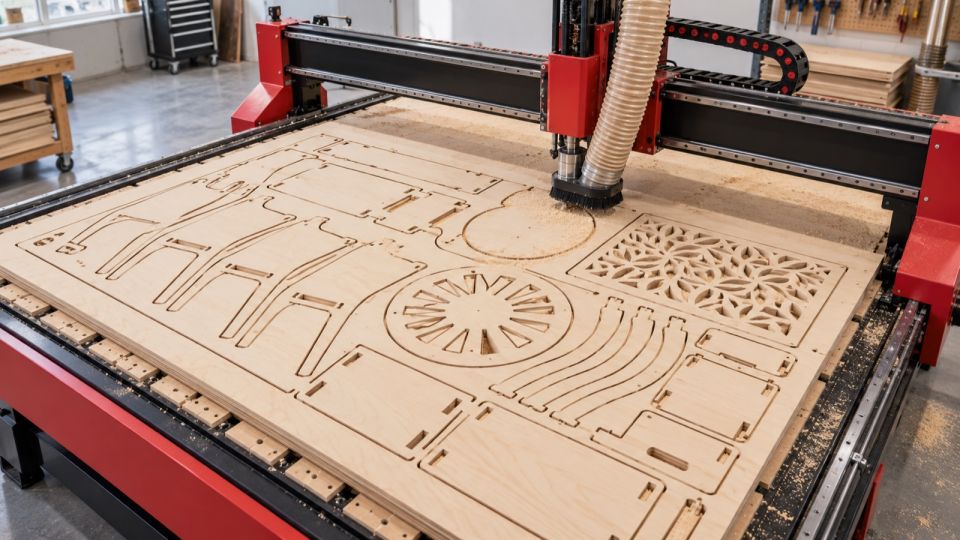

Раскрой фанеры на ЧПУ для серийного производства: фреза, фиксация и карта раскроя
Как организовать раскрой фанеры на ЧПУ: выбор фрезы, вакуумная фиксация, карты раскроя, перемычки, чистая кромка и производительность.
Эта статья продолжает руководство по выбору станка для фанеры и отвечает на другой запрос: как получить стабильную серию после покупки. В центре — карта раскроя, удержание деталей, кромка, аспирация и повторяемый режим.
Окончательный выбор подтверждают на своей детали и считают по выпуску годных изделий, а не по одной паспортной цифре.
Карта
Раскладка, порядок контуров и остатки листа.
Фиксация
Вакуум, прижимы, перемычки и плоскостность.
Кромка
Геометрия фрезы, режим и удаление стружки.
Подготовка листа
Фанера различается по сорту, клею, влажности и внутренним пустотам. Лист с прогибом ухудшает глубину и удержание.
Проверьте толщину в нескольких точках, плоскостность, направление внешнего шпона и дефекты в зоне деталей.
Сортировка до станка уменьшает случайные сколы и необходимость повторно вырезать деталь.
Храните листы на ровной опоре и фиксируйте партию материала в технологической карте.
Для темы «Подготовка листа» заранее выберите измеримый критерий: размер, время цикла, качество кромки или стабильность серии. Запишите материал, инструмент и режим, чтобы вывод можно было проверить.

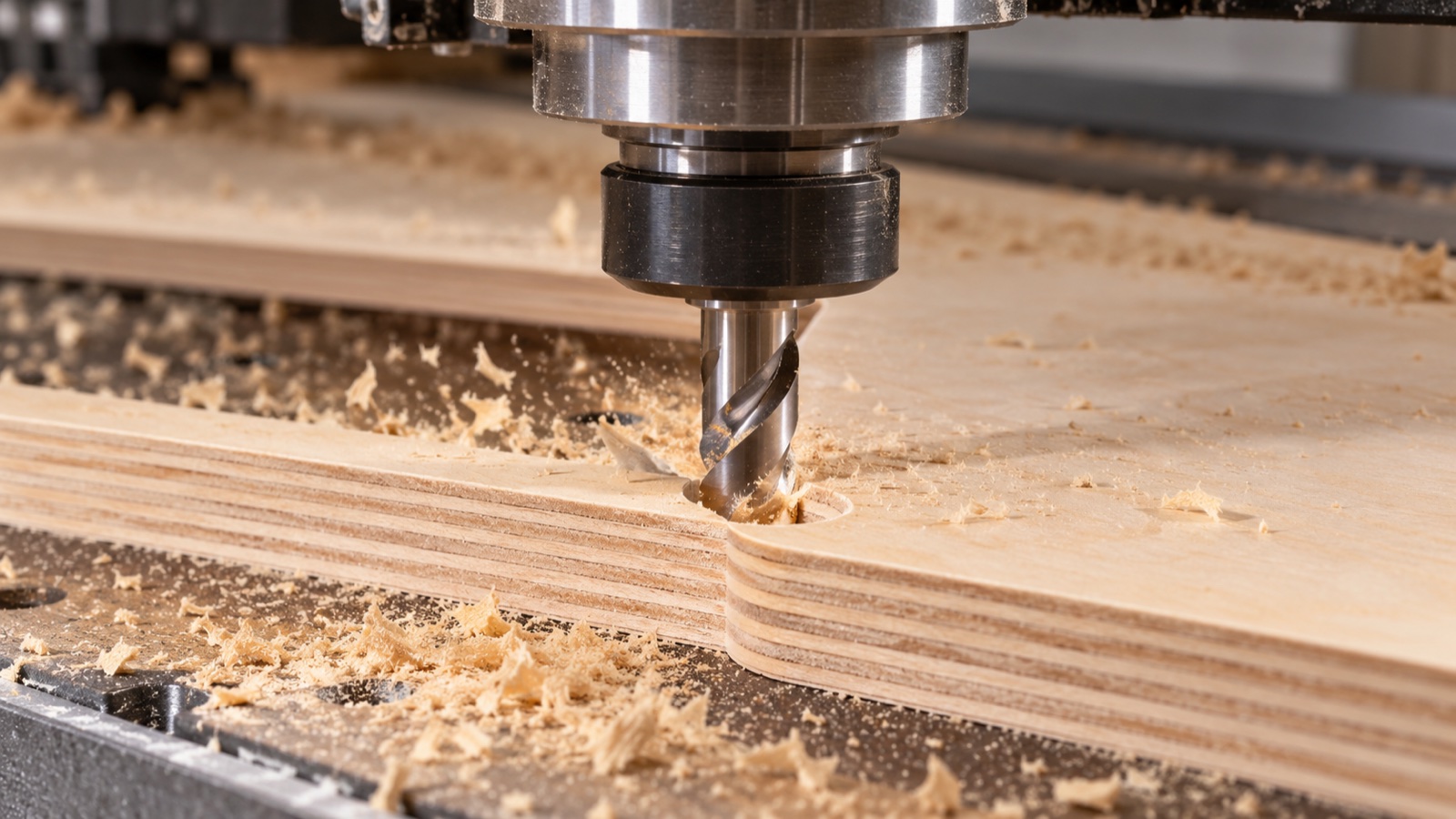

Фреза и направление реза
Прямая фреза может поднимать верхний шпон, нисходящая — прижимать его, компрессионная сочетает чистую верхнюю и нижнюю кромку при правильной глубине.
Учитывайте диаметр, рабочую длину, число зубьев, вылет и минимальную глубину, где компрессионная геометрия начинает работать.
Неправильная глубина первого прохода оставляет скол, даже если на упаковке написано «для фанеры».
Сделайте тестовую полосу с несколькими подачами и сохраните лучший режим для конкретной партии.
Сравнивайте решения по разделу «Фреза и направление реза» на одной заготовке и одной программе. Если одновременно изменить фрезу, крепление и подачу, определить причину результата уже не получится.
Фиксация после прорезания
Когда контур освобождается, площадь вакуумного контакта падает. Малые детали могут сместиться или попасть под фрезу.
Планируйте порядок реза, перемычки, луковую оболочку, зоны вакуума и припуск на финишный проход.
Устойчивое удержание даёт чистую кромку и защищает инструмент от внезапной боковой нагрузки.
Сначала режьте внутренние элементы, затем внешние контуры; малые детали освобождайте последними.
Проверку «Фиксация после прорезания» проводите после выхода станка в рабочий режим. Один короткий проход показывает возможность обработки, а повтор нескольких деталей — пригодность решения для серии.

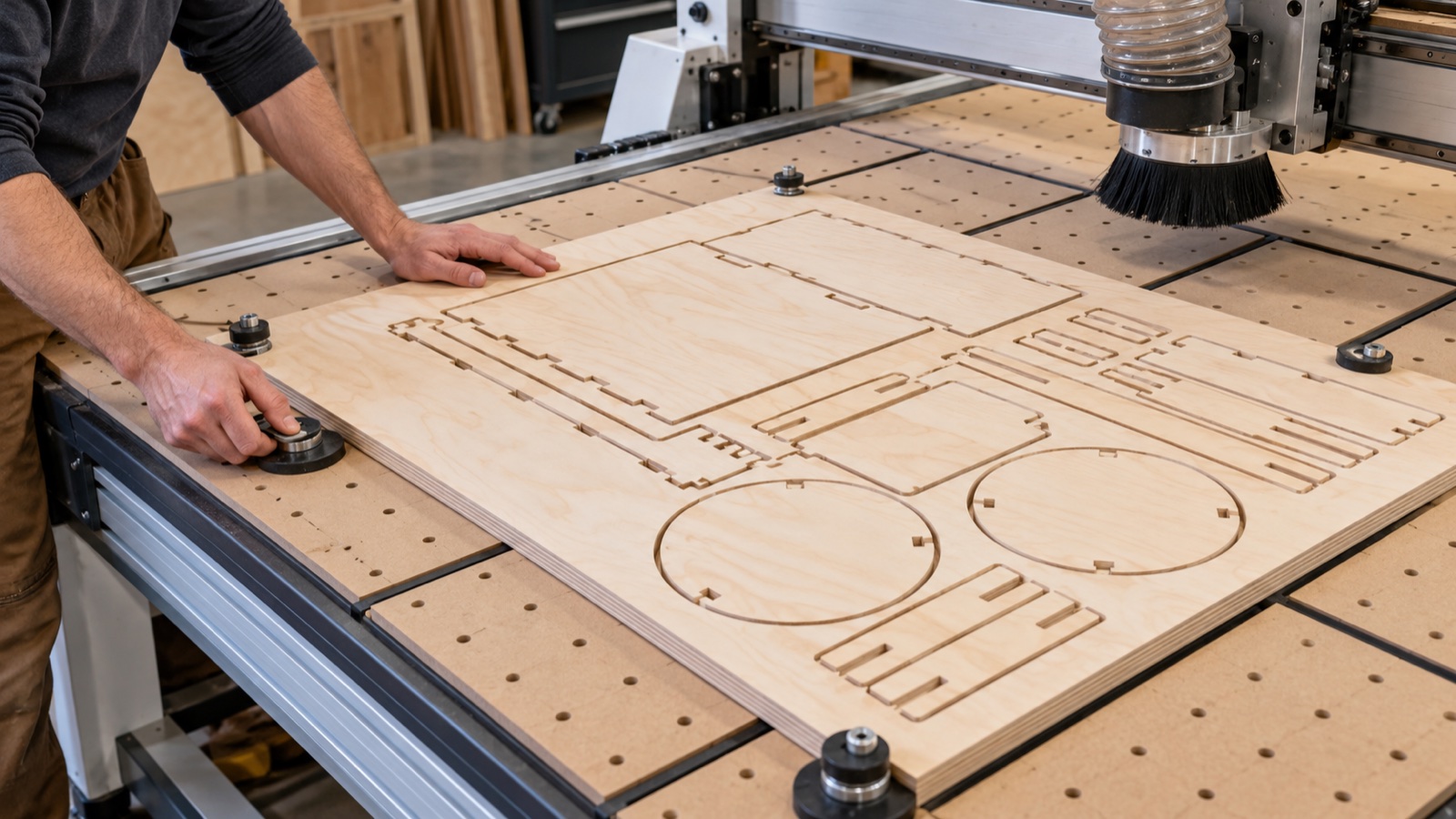

Карта раскроя и экономика
Максимальная плотность деталей не всегда выгодна. Слишком тесная раскладка ослабляет перемычки и увеличивает риск брака.
Считайте выход годных деталей, время программы, остаток полезного материала и время разборки листа.
Оптимальная карта минимизирует полную себестоимость, а не только отходы.
Храните проверенные карты по изделию и толщине, чтобы не повторять настройку при каждом заказе.
Оцените «Карта раскроя и экономика» глазами оператора: сколько времени занимает подготовка, что приходится регулировать и где возможна ошибка. Эти минуты входят в себестоимость каждой партии.
Контроль серии
Первая деталь может быть хорошей, а десятая уйти из-за затупления, пыли под листом или нагрева.
Определите контрольные размеры, частоту проверки, ресурс фрезы и признаки ухудшения кромки.
Простой контроль ловит отклонение до того, как весь лист превратится в брак.
Записывайте номер фрезы, фактическое время, замечания по кромке и количество годных деталей.
Сохраните для пункта «Контроль серии» файл, фотографию образца, фактический режим и измерения. Такая карта поможет повторить результат после смены инструмента, материала или сотрудника.
Для повторного заказа важно хранить не только управляющую программу. Зафиксируйте поставщика и сорт фанеры, фактическую толщину, номер фрезы, вылет, подачу, обороты, глубину, схему вакуумных зон и способ снятия деталей. При смене партии сначала запускают контрольный фрагмент, потому что внутренние пустоты, клей и влажность меняют звук, кромку и ресурс инструмента. Такой паспорт раскроя помогает быстро найти причину отклонения: материал, затупление, потерю вакуума или механику станка. Он же даёт честные данные для расчёта себестоимости следующей серии.
Сравнение по производственной задаче
Таблица помогает быстро сузить выбор, но не заменяет тест. Один и тот же узел ведёт себя по-разному при другой массе портала, фрезе, материале, креплении и продолжительности программы.
| Условие | Рабочий ориентир | Что проверить |
|---|---|---|
| Скол сверху | Неподходящая геометрия или направление | Проба нисходящей или компрессионной фрезы |
| Скол снизу | Глубина и жертвенный стол | Проверить компрессионную зону |
| Сдвиг детали | Недостаточная фиксация | Перемычки, вакуум, порядок реза |
| Разный размер | Люфт, прогиб, инструмент | Контрольная деталь и измерение |
| Перегрев фрезы | Малая подача или плохой стружкоотвод | Коррекция режима и аспирации |
Практический пример
Серия органайзеров состоит из крупных оснований и множества малых перегородок. Плотная раскладка экономила лист, но перегородки сдвигались. После изменения порядка, добавления перемычек и объединения малых деталей в технологические группы расход листа вырос незначительно, а брак исчез.
Ошибки, которые искажают выбор
- Считать все листы одинаковыми
- Резать внешний контур первым
- Оставлять слишком маленький вылет фрезы без проверки
- Гнаться только за плотностью раскладки
- Не учитывать ресурс инструмента
Попросите обработать вашу типовую деталь
Передайте файл, материал, размер, критичные допуски, требования к кромке и плановый объём. Получите режим, время цикла и образец. Сравнивайте решения только после одинакового теста. Для серийной работы дополнительно оцените повторяемость нескольких деталей, удобство загрузки, обслуживание и доступность расходников.
Подходящие модели STEEPLINE
Ниже — отправные точки для сравнения, а не автоматический ответ. Комплектацию уточняют по материалу, детали, режиму загрузки и помещению.
STEEPLINE DESK 900×600
Компактное рабочее поле для мастерской и малого бизнеса.
от 325 000 ₽Открыть карточку
BIGSTOL 1325
Формат полного листа 1250×2500 мм для мебели и раскроя.
от 500 000 ₽Открыть карточку
STEEPLINE PRO 2500×1600
Промышленное поле для листовых материалов и стабильной серии.
от 650 000 ₽Открыть карточкуЧастые вопросы
Какая фреза даёт чистую кромку?
Часто компрессионная, если материал входит в обе зоны геометрии. Режим подтверждают на листе.
Нужен ли вакуумный стол?
Для серийного листового раскроя он удобен, но малые детали всё равно требуют стратегии удержания.
Можно резать за один проход?
Иногда да, если станок, фреза, толщина и фиксация позволяют без потери качества.
Что делать с мелкими деталями?
Оставлять перемычки, менять порядок, объединять траектории или использовать технологическую оболочку.
Как связана эта статья с выбором станка?
Руководство по выбору отвечает за оборудование, эта страница — за устойчивую технологию после выбора.
