Многоканальный драйвер шагового двигателя tb6600
  • Многоканальный  драйвер шагового двигателя tb6600 - комплектующие для ЧПУ SteepLine
  • МодельTB6600 Green
  • Максимальный ток
  • Напряжение12 – 40 в
  • Тип двигателя2х-фазный ШД
  • 4250 ₽
    Наименование Характеристики Стоимость Колличество Купить
    TB6600 Green 5A TB6600 5А 40в 3 осевой ЧПУ контроллер для работы с Mach3 4250 ₽

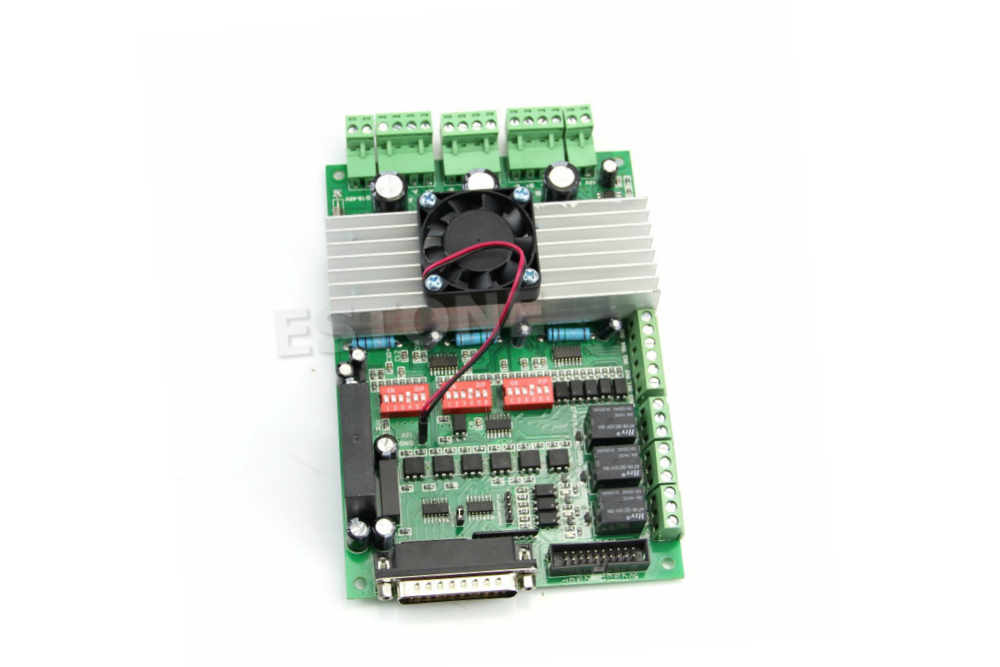

    TB6600 3-Aixs подробное описание

    TB6600 3-Aixs– имеющий защиту от короткого замыкания 3-х осевой драйвер ШД (шагового двигателя). Он 40-вольтовый по номинальному напряжению питания, рассчитан на подключение шаговых двигателей с не более чем 4,5-амперной токовой нагрузкой. Как крайний случай допускается пиковая кратковременная 5-амперная нагрузка. Схема характеризуется малым выходным сопротивлением. В драйвере двигателя tb6600 3 имеется возможность настройки выходного тока на значения: 0.5; 1,0; 1.8; 2.5; 3,3; 4,0 и 4,5 A.

    В приводе tb6600 3 оси предусмотрена возможность задействования ПО:

    • mach2;
    • mach3 с возможностью поддерживания системы Win7;
    • KCAM4.

    Драйвер TB6600 Green характеризуется оптической изолированностью внешних входных сигналов. В электронную плату встроен ШИМ-конвертер с выходным напряжением 0-10 В. Его функциональным назначением является регулировка скорости шпинделя.

    В схеме электронной платы предусмотрены 2 реле, которые можно использовать при подсоединении различных внешних устройств для решения функциональной задачи их включения и выключения в нужный момент времени. В плате имеется универсальный по возможностям управления 20-пиновый разъем. Можно задействовать для целей управления DSP, микроконтроллер.

    Для наращивания точности импульса в плату контроллера TB6600 Green добавлен усиливающий входной сигнал чип (буфера).

    Имеется ряд эксплуатационных особенностей, соблюдение которых не допустит уменьшения срока службы привода tb6600 3 оси.

    Важно не допускать таких неправильных действий, как запуск контроллера без нагрузки. Двигатели должны быть подключены, иначе плата при холостом пуске может выйти из строя. Необходимо проверить надежность теплоотвода от алюминиевого радиатора и работоспособность кулера. При нормальном тепловом режиме плата драйвера без проблем будет выдерживать непрерывный 24-часовой режим работы.

    При получении поставленного контролера необходимо проверить наличие в комплектации LPT-кабеля, имеющего разъемы «папа-мама», и отсутствие вскрытия антистатической упаковки, в которую должна быть упакована плата драйвера двигателя tb6600 3-х осевого типа.

    Модель: TB6600 3-Aixs шагового двигателя

    Номинальная максимальная выходная мощность: 4.5a, 40 В, пик 5а, низкое выходное сопротивление, источник 0.5,

    Приемном конце 0.4, низкого напряжения отключения, тепловой парковка и кровообращение

    Защита от короткого замыкания. Возможность установить выходной ток 0.5A 1А, 1.8A 2.5A

    3.3A 4а 4.5a, чтобы вместить более и различных ток двигателя.

    Привод предназначен программное обеспечение mach2, mach3, (mach3 есть поддержка Win7 система), KCAM4.

    1. Индуктивный DC-DC Шаг

    Модуль, Компьютерный терминал и затем с помощью питания изоляции Модуль Дизайн, Просто запустить набор вход питания, Входное напряжение 24 В-40 В позволяет Высокое входное напряжение, Полностью вне TB6560, TB6560 входного напряжения. Обычно 24 В.

    2. Увеличение внешнего входного сигнала оптопара используется в все оптические муфты изоляции вход.

    3. увеличить моделирования 0-10 В выход, в сочетании с Mach3 программное обеспечение для управления привода шпинделя скорость.

    4. Добавить выберите группу реле выходы (Может выводить два реле, Два различных устройств, Нагрузки изолирующего, P9 контактов реле 1, Реле 2 контактный P16, P17 привел реле 3 постановки стопы)

    5. увеличить 20-контактный универсальный разъем, Док-станция может быть Различные вход сигнала управления (Прямой входного сигнала с ручкой или Weihong карты), Вы можете использовать микроконтроллер, Рука, Управление DSP.

    6. добавить буфера чип сигнал, усиливает внешнего сигнала, увеличивая Точность измерения пульса.

    7. снизу негабаритных алюминиевый радиатор теплоотвода, чтобы обеспечить полный 24 часов, Температура очень низкая (Который может добавить вентилятор или другие охлаждения устройства).


    Для использования контроллера шаговых двигателей нужно скачать и установить на компьютер программу для его управления и настройки, например, MACH3, KCAM4, EMC2 и другие.
